Popravilo procesorja avtomobila
1. Avtomatiziran stroj za predelavo BGA, ki se uporablja za pakiranje nizov stolpčnih mrež, paketov čipov, štirih ravnih paketov, nizov kopenskih omrežij ali drugih popravil SMD.
2.Optični CCD z deljenim vidom za spajkalne ploščice za čip in matično ploščo.
3. Temperaturne profile je mogoče shraniti do 50000 skupin.
4. Neodvisno poimenovanje za vsak temperaturni profil.
Opis

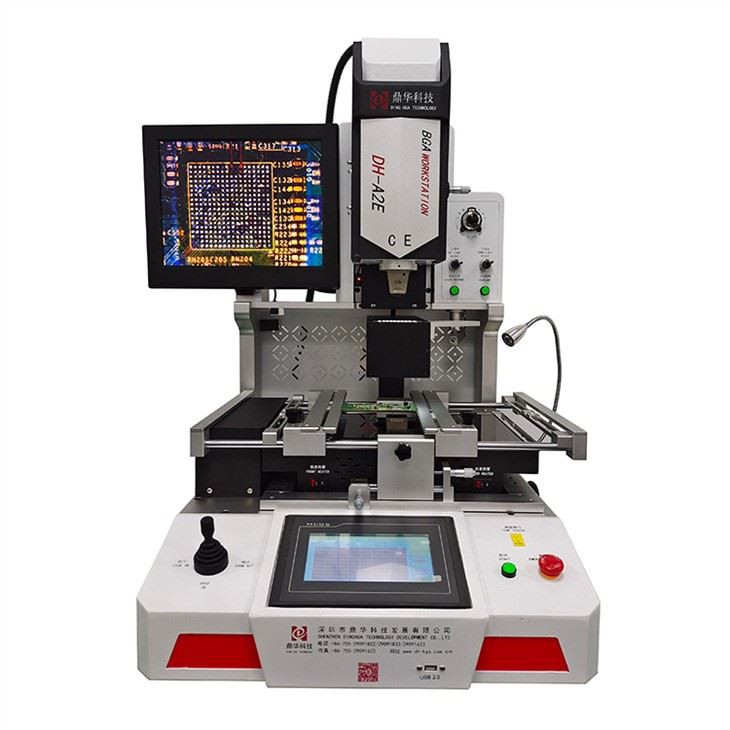

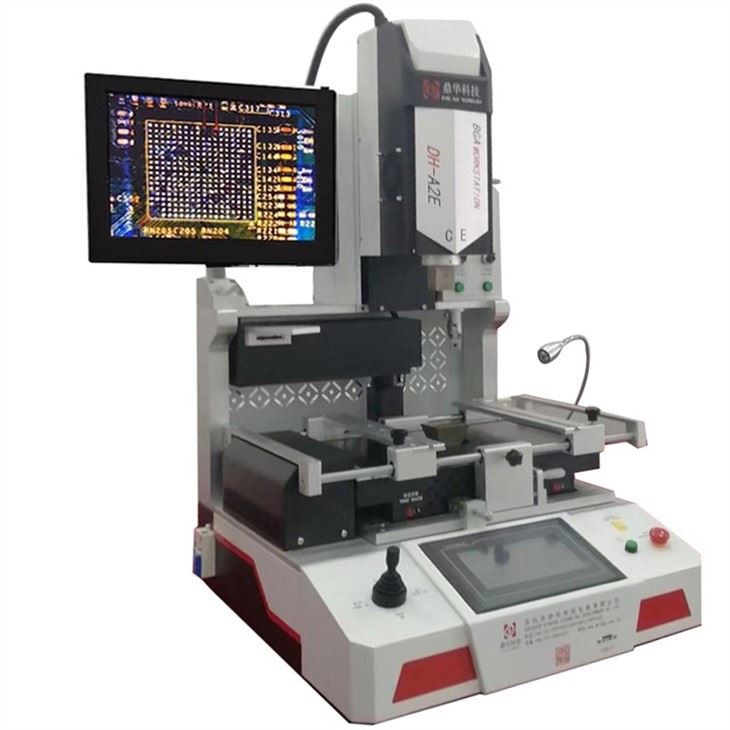

Avtomatski stroj za predelavo BGA za popravilo procesorja avtomobilov
CPE je jedro ECU, z dovolj sredstev in znanja je mogoče ECU popraviti,ampak diagnosticirati in popraviti
okvarjena komponenta zahteva veliko testiranj, specializirane opreme,in odvisno od tega, kaj je povzročilo napako,
koliko komponent je poškodovanih inkatere komponente je treba zamenjati itd. Če je CPE popravljen, BGA
stroj za predelavoje potrebno uporabiti, avtomatski predelovalni stroj z optičnim sistemom za poravnavo CCD pa jeboljša izbira.
Za popravilo procesorja je model DH-A2E odličen:

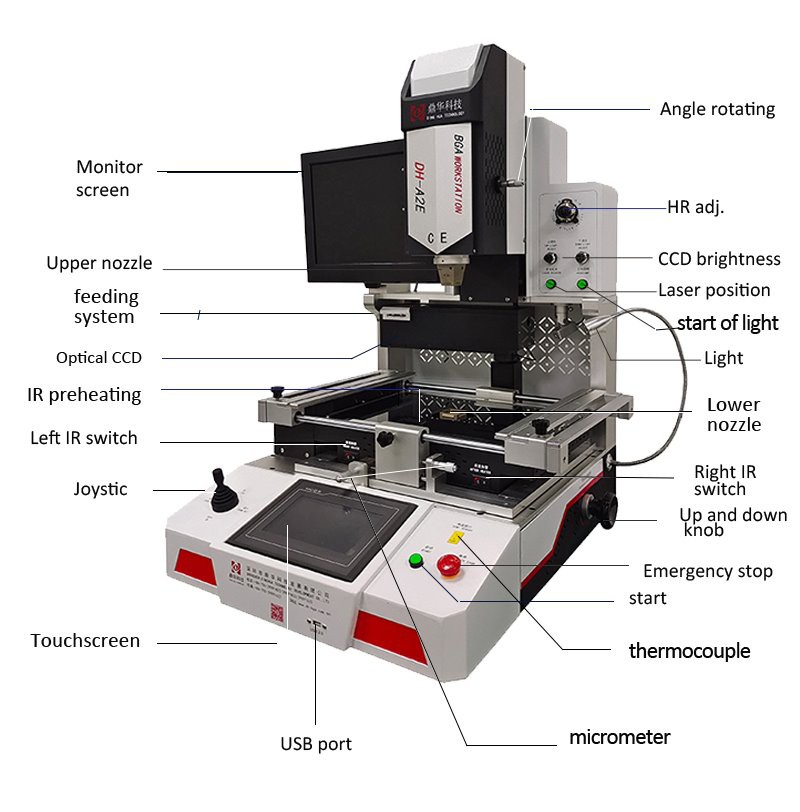

Predstavitev stroja:
| Predmeti | Uporaba ali funkcija |
| Zaslon monitorja | Slika čipa in matične plošče |
| Zgornja šoba | Za zbiranje vročega zraka za ogrevanje |
| Sistem hranjenja | Samodejno prenesite ali reciklirajte čip bga postaja za predelavo cena |
| Optični CCD | Vidna poravnava in montaža |
| IR predgretje | Območje predgretja |
| Levo IR stikalo | Vklop/izklop bga spajkalne postaje |
| Veselje | Zoon v/out |
| Zaslon na dotik | Za nastavitev temperature in časa bga reballing station |
| vrata USB | Naložite programsko opremo ali prenesite temperaturni profil |
| Mikmetri | Natančna nastavitev +/-15 mm |
| Termočlen | Testirane zunanje temperature |
| Začetek | Začni z delom |
| Ustavitev v sili | Nehajte teči |
| Gumb gor in dol | Gor in dol |
| Desno IR stikalo | Vklop/izklop |
| Spodnja šoba | Za zbiranje vročega zraka za ogrevanje |
| Svetloba | Razsvetljava |
| Začetek svetlobe | Vklop/izklop |
| Laserski položaj | Za hitro iskanje |
| CCD svetlost | Svetlost je prilagojena |
| HR adj. | Prilagojen pretok vročega zraka |
| Vrtenje kota | Vrtenje čipov |
Zaslon monitorja
Na matični plošči je mogoče posneti tako spajkalne ploščice kot pike čipovzaslon s tekočimi kristali, ki prikazuje različne barve
da bi bilo enostavnoprekrivati.
Čip pobral in vakuum
Podajalnik sekancev je avtomatski za odnašanje sekancev in nazaj,vakuum in zgornja šoba sta 2 v 1, ki lahko navp
izberite čip ali zamenjajte čip na matični plošči.
Joystic stroja za predelavo BGA za popravilo avtomobilskega procesorja.
Joystic, zasnovan za dlan, lahko popolnoma zdržipovečati ali pomanjšati pri poravnavi v ročnem stanju.
Poleg tega je lahko zgornja glava, ki gre gor ali dolkrmiljen tudi z joystic, ko je ročno.

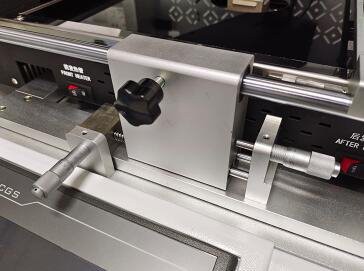

Mikrometri za poravnavo
Ponovljiva natančnost je do 0,01 mm, matična plošča lahkopremakniti v levo ali desno in nazaj ali nazaj za 15 mm, kot čipa
se lahko obrne za približno 60 stopinj.

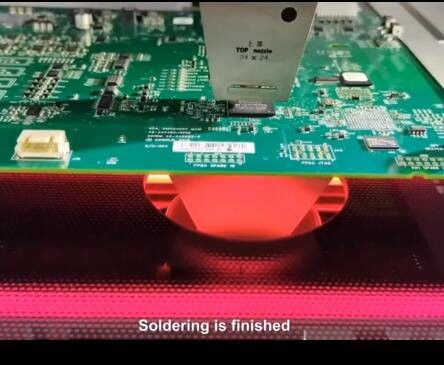

Ogrevanje za spajkanje
Hibridno ogrevanje, vključno z vročim zrakom in infrardečim ogrevanjem za dno, za izdelavomatična plošča zaščitena pred tem, da se celo ne segreje.
Sorodna znanja o stroju za predelavo BGA:
Površinsko nameščene naprave in plošče s tiskanimi vezji (PCB) z embalažo s kroglično mrežo (BGA)oboje je mogoče ponovno obdelati ali popraviti s postajo za predelavo BGA (SMD). Strokovnjaki lahko zamenjajokakršnih koli manjkajočih delov v PCB-jih s pomočjo teh predelovalnih postaj ali pa lahko odstranijo okvarjene delein jih obnovite na napačnih mestih. Uporabite lahko tudi postaje za predelavo
delo na PCB-jih, kiimajo druge SMD-je, pakete z merilnimi čipi, kvadratne pakete, embalažo s kopensko mrežo ali stolpec
pakiranje mrežnega niza. Zato postaje za predelavo SMD ali površinsko nameščena tehnologija (SMT)postaje za predelavo so poimenovane
tudi za predelovalne postaje BGA.
Velikost PCB-jev, ki jih je mogoče predelati, ter vrste in obseg opravil, ki jih je mogoče predelatibiti narejeni, so odločeni
glede na značilnosti posamezne postaje za predelavo BGA. Na primer, za preprostejšeoperacij, postaje za predelavo BGA brez funkcije split-vision delujejo najbolje, vendar tiste z njonajbolje delujejo pri težjih opravilih. Poleg tega so nekatere predelovalne postaje popolnoma avtomatizirane, drugezahteva popolno ročno delo.
