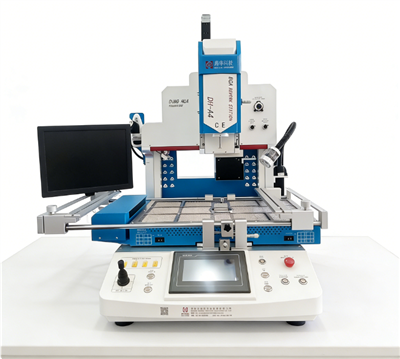

Stroj za popravilo prenosnikov
Naša postaja za predelavo BGA je-najsodobnejša--smd spajkalna postaja, zasnovana za natančnost, ponovljivost in preprosto uporabo. Združuje optični vid, več-consko ogrevanje in avtomatizirano rokovanje za izpolnjevanje zahtevnih potreb popravil PCB, zlasti pri popravilu mobilnih telefonov in obnovi kompaktne elektronike.
Opis
Pregled izdelka

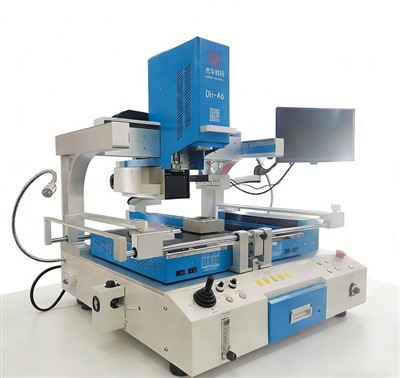

Profesionalna postaja za predelavo BGA – najboljša rešitev za natančno popravilo mobilnih telefonov
Ta napredna postaja za predelavo BGA združuje optično poravnavo, samodejno razstavljanje/varjenje in inteligentni nadzor temperature za zagotavljanje-vodilne natančnosti in učinkovitosti v industriji. Zasnovan za popravilo sodobne elektronike, znatno poenostavi predelavo čipov BGA-od najmanjših komponent SMD do velikih procesorjev-zaradi česar je nepogrešljivorodje za popravilo mobilnih telefonovza vsako strokovno delavnico.
Opremljen s-vizijskim sistemom CCD z visoko ločljivostjo, laserskim določanjem položaja in natančnostjo namestitve ±0,01 mm, popolnoma odpravi neporavnanost. Tro{3}}območno ogrevanje (zgoraj vroč zrak + spodnji infrardeči) z zaprto{5}}zanko K-tipa termočlena nadzora zagotavlja temperaturno natančnost do ±2 stopinj. Z upravljanjem z zaslonom na dotik, pred-naloženimi programi in obema ročnima/samodejnima načinoma postanejo celo zapletene zamenjave čipov hitre in ponovljive.
Ne glede na to, ali popravljate pametne telefone, tablične računalnike ali druge PCBA, ta postaja ponuja vsestransko združljivost (PCB do 550×530 mm, čipi od 2x2 mm do 80x80 mm) in vključuje praktične funkcije, kot so zaščita s fino žično mrežo, vrata za zunanjo temperaturo, izvoz podatkov USB in varnostna zaščita s certifikatom CE-.
Idealen zapopravilo mobilnih telefonovstrokovnjake in proizvajalce elektronike, povečuje produktivnost, zmanjšuje človeške napake in zagotavlja zanesljive, profesionalne rezultate vsakič.
Ključne značilnosti
1.Optični sistem poravnave
Prilagodljiva kamera CCD visoke-ločljivosti z 10x–100x povečavo, dvojno-razdelitvijo barv, samodejnim-ostrenjem in prilagoditvijo svetlosti. Omogoča popoln-opazovanje za preprečevanje "mrtvih kotov" in zagotavlja popolno namestitev odrezkov.
2. Popolnoma avtomatizirano delovanje
Samodejno razstavlja, spajka in zbira čipe. PLC-krmiljen s pogonom s koračnim motorjem in linearno drsno tirnico za natančno premikanje X/Y/Z. Tehnike osvobodi ročnega ponavljanja.
3. Nastavljiv pretok zraka
Nežen zračni tok je mogoče prilagoditi glede na velikost sestavnega dela, s čimer preprečite, da bi majhne dele med predelavo odpihnilo.
4. Lasersko pozicioniranje in V-držalo PCB z utori
Laser hitro pokaže lokacijo plošče; univerzalni vpenjalnik z V-utorom drži tiskana vezja od 10 × 10 mm do 550 × 530 mm, z ±15 mm fino-nastavitvijo v smereh X/Y.
5. Trojna ogrevalna območja z neodvisnim nadzorom
Zgornji grelec: 1200 W vroč zrak.
Spodnji grelniki: cona 2 – 1200 W, cona 3 – 4200 W infrardeča.
Vsako območje je neodvisno krmiljeno s samodejnim-uravnavanjem PID in zaprto{2}}zanknim sistemom tipa K-termoelement.
6. Varnost in zaščita
Fina jeklena mreža na predgrelniku preprečuje padce majhnih delov; zaščita za zaustavitev v sili in samodejni{0}}izklop; CE certificiran.
7. Uporabniku-prijazen vmesnik zaslona na dotik
Vgrajen-v industrijski računalnik z operacijskim sistemom Windows, podpira več{1}}prikaz v realnem{2}}času, shranjevanje programov, analizo krivulj in zaščito z geslom. Specializirano usposabljanje ni potrebno.
8. Dvojni načini delovanja
Tako ročni kot samodejni način za prilagodljivo odpravljanje napak ali paketno obdelavo.
9. Vrata za zunanjo temperaturo in izvoz USB
1–5 izbirnih zunanjih senzorskih vrat za natančno preverjanje profila; USB vmesnik za posodobitve programske opreme in prenos podatkov na osebni računalnik.
Parametri izdelkov
| Model | Postaja za predelavo BGA s samodejnim optičnim poravnavanjem |
| Skupna moč | 6800W |
| Napajalnik | AC220V±10%, 50/60Hz |
| Velikost PCB | Max 550×530 mm, Min 10×10 mm |
| Združljivost čipov | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Natančnost postavitve | ±0,01 mm |
| Natančnost nadzora temperature | ±2 stopinji |
| Najmanjši korak odrezkov | 0,15 mm |
| Povečava kamere | 10x - 100x |
| Nadzorni sistem | Vgrajen industrijski računalnik + HD zaslon na dotik |
| Metoda ogrevanja | Zgornji vroč zrak + spodnji infrardeči + spodnje predgretje |
| Dimenzije (DxŠxV) | 1022 mm × 670 mm × 850 mm |
| Neto teža | Približno . 97 kg |
Napredne podrobnosti oblikovanja
Vgrajena grelna in namestitvena glava s prenosom vodilnega vijaka.
8-segmentno ogrevanje/hlajenje + 8-segmentno krmiljenje namakanja.
Vgrajena-vakuumska črpalka s 60-stopinjsko vrtljivo sesalno šobo (zunanji dovod zraka ni potreben).
Zvočno opozorilo 5–10 sekund pred zaključkom cikla; izbirni hladilni ventilator za preprečevanje zvijanja tiskanega vezja.
Šobe iz zlitine so na voljo v različnih velikostih, vrtljive za 360 stopinj in enostavne za zamenjavo.
Zunanja temperaturna vrata omogočajo-profiliranje in umerjanje v realnem času.
Zakaj izbrati našo postajo za predelavo?
Ta stroj ni le aspajkalna postaja smd-je popolna natančna rešitev za predelavo. Poveča-stopnje uspešnosti prvega prehoda, zmanjša poškodbe plošče in pospeši delovne tokove popravil, zaradi česar je idealenorodje za popravilo mobilnih telefonovza servisne centre, proizvajalce in laboratorije za raziskave in razvoj. Z robustno konstrukcijo, natančnimi krmilniki in avtomatiziranimi funkcijami spremeni kompleksno predelavo BGA v preprost, ponovljiv postopek.
