Postaja za predelavo na vroč zrak
Ta profesionalna predelovalna postaja-je celovita rešitev za natančno spajkanje in odspajkanje naprednih komponent čipov. Z integracijo infrardečega spodnjega predgretja, tro-conskega ogrevanja in popolne avtomatizacije zagotavlja izjemno natančnost, ponovljivost in enostavno upravljanje. Je idealno orodje za proizvodnjo elektronike, popravilo ter raziskave in razvoj, ki lahko z absolutno zanesljivostjo upravlja z najobčutljivejšimi čipi z razmikom 0,15 mm- do velikih 80 mm BGA. Uvrščamo se med vrhunske proizvajalce postaj za predelavo, saj ponujamo to robustno postajo za odspajkanje, zasnovano za zmogljivost.
Opis
Pregled izdelka

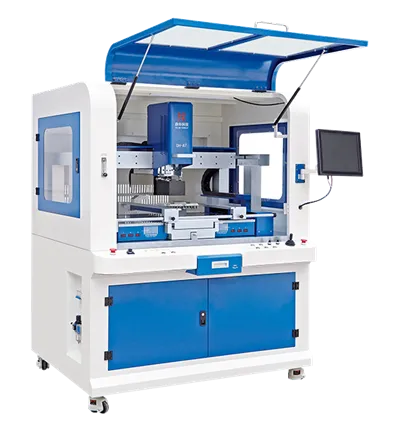

Precision Rework Redefined: napredna infrardeča postaja za predelavo BGA
Obvladajte najzahtevnejšo predelavo SMD in BGA z našo---najsodobnejšo postajo, zasnovano za neprimerljivo natančnost in enostavno uporabo. Ta stroj spremeni kompleksno zamenjavo čipov v preprost, avtomatiziran postopek.
Predstavljamoinfrardečipredgretje za hitro, stabilno in enakomerno segrevanje, zagotavlja popolne rezultate spajkanja za komponente od 2x2 mm do 80x80 mm. S popolnoma avtomatizirano optično poravnavo (±0,01 mm), laserskim pozicioniranjem in inteligentnim servo nadzorom za odspajkanje in namestitev odpravlja človeške napake. Intuitivni zaslon na dotik, vnaprej-naloženi programi in pametne funkcije, kot je optično branje po-popravilu, omogočajo, da so profesionalne-prenove dostopne vsakemu tehniku.
Zasnovan za vsestranskost, deluje s širokim naborom paketov (SOP, QFP, BGA, QFN itd.) in velikosti PCB do 550x600 mm. Kot vodilniproizvajalci predelovalnih postaj, zagotavljamo zanesljivost in natančnost. Vse-v-enemodspajkalna postajaje vaš ključ do doseganja brezhibnih popravil z največjo učinkovitostjo in donosom.
Ključne značilnosti
1. Vrhunska natančnost in avtomatizacija: Visoko{0}}ločljivostni optični sistem za poravnavo z 10- do 100-kratno povečavo in laserskim kazalcem zagotavlja natančnost namestitve čipa do ±0,01 mm. Popolnoma avtomatiziran postopek za odspajkanje, zbiranje in namestitev zmanjšuje odvisnost od spretnosti operaterja in odpravlja napake.
2. Napredni infrardeči ogrevalni sistem: Odlikuje ga hiter, stabilen in energijsko-učinkovitinfrardečiobmočje predgretja. V kombinaciji z neodvisnima zgornjim in spodnjim območjem vročega zraka ustvarja popolnoma nadzorovan toplotni profil za varno in zanesljivo spajkanje katere koli komponente, od najmanjšega čipa do velikih procesorjev.
3. Inteligentni nadzor procesa: Uporabniku-prijazen industrijski osebni računalnik z zaslonom na dotik s krmiljenjem PLC omogoča enostavno nastavitev več-segmentnih temperaturnih krivulj. Pet zunanjih vrat za termočlene tipa K- omogoča preverjanje-profila v realnem-času in krmiljenje zaprte-zanke, ki ohranja natančnost temperature znotraj ±1 stopinje.
4. Izboljšana vsestranskost in zaščita: Univerzalno V-pritrjevanje z režami in premični grelni moduli sprejmejo PCB od 10x10 mm do 550x600 mm. Zaščitna univerzalna objemka ščiti robove plošče in komponente, medtem ko več šob iz titanove zlitine ustreza različnim velikostim čipov.
5. Integracija profesionalnega poteka dela: Opremljen z USB-jem za izvoz/analizo podatkov in samodejno skeniranje po-predelavi za zagotavljanje kakovosti. Zasnova -brez orodja, 360-stopinjsko vrtljive šobe in servo-gnana Z-os povečujeta priročnost in učinkovitost delovanja.
Parametri izdelkov
| Kategorija | Specifikacija |
| Moč | Skupaj: 7000W, |
| Zgornji grelec | 1200W |
| Spodaj | Cona 2 1200W + cona 3 3600W |
| Napajanje | AC220V ±10%, 50/60Hz |
| Nadzor temperature | Termočlen tipa K-, zaprt{1}}krog |
| Nadzorni sistem | Industrijski računalnik na dotik, več-segmentni profil |
| Natančnost | ±1 stopinja |
| Velikost PCB | Max: 550 x 600 mm, Min: 10 x 10 mm |
| Razpon komponent | Velikost čipa: 2x2 mm do 80x80 mm |
| Natančnost postavitve | ±0,01 mm |
| Min. Pitch | 0,15 mm |
| Vision System | CCD kamera, 10x-100x povečava, laserski kazalec |
| Napeljava | V-utor z univerzalno objemko, XY fina nastavitev (±15 mm) |
| Zunanji termoelementi | 5 vrat (standardno) |
| Dimenzije (DxŠxV) | 650 x 700 x 850 mm |
| Neto teža | 92 kg |
IzdelkiOpis
- Smart Control Center: Vsebuje HMI z-zaščitenim geslom, z visoko{1}}ločljivostjo na dotik, ki deluje na industrijskem osebnem računalniku. Omogoča-prikaz in analizo temperaturnih krivulj v realnem-času, več{4}}nastavitve delovanja in brezhibne varnostne funkcije, ki jih nadzira natančen sistem PLC.
- Natančno toplotno upravljanje: uporablja visoko{0}}natančen K-termočlen z zaprto-zanko in samodejni-kompenzacijski sistem, sinhroniziran s PLC-jem, za doseganje natančnega nadzora temperature znotraj ±1 stopinje. Vrata za zunanji senzor omogočajo natančno preverjanje in umerjanje profila.
- Avtomatski sistem servo gibanja: Vključuje servo{0}}nadzorni sistem za avtomatizirane načine odspjkanja, nameščanja in spajkanja. Linearna drsna podlaga omogoča fino mikro-nastavitev ali hitro pozicioniranje v oseh X, Y in Z, kar zagotavlja stabilnost in ponovljivost.
- Vsestransko rokovanje s ploščo: Premična univerzalna objemka ščiti robove tiskanega vezja pred poškodbami in preprečuje zvijanje plošče ter varno prilagaja različne velikosti paketov BGA in postavitve plošč.
- Prilagodljiva ogrevalna arhitektura: Zgornji in spodnji grelec se lahko premikata sinhrono za hitro poravnavo PCB. Spodnji grelnik vročega zraka ima električni dvig za odstranitev spodnjih{1}}stranskih komponent, medtem ko laserski kazalec omogoča hitre menjave nastavitev brez zapletenih prilagoditev parametrov.
- Profesionalno orodje: Prihaja z več enostavno zamenljivimi šobami iz titanove zlitine, ki jih je mogoče vrteti in pritrditi pod katerim koli kotom 360 stopinj za optimalno smer pretoka zraka.
- Tri-consko neodvisno ogrevanje: Tri neodvisno nadzorovana ogrevalna območja (vroč zrak zgoraj, IR spodaj, vroč zrak spodaj) lahko delujejo hkrati z več-segmentnimi profili. Theinfrardečigrelnik uporablja uvožene visoko-zmogljive cevi z visoko{1}}temperaturno mikro-kristalno ploščo za enakomerno predgretje PCB, kar zagotavlja popolne pogoje spajkanja.

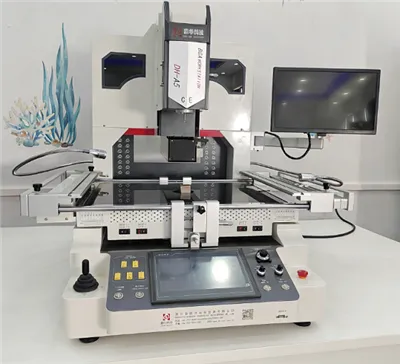

Podrobnosti o izdelkih
Certifikati
zakaj izbrati nas
Po letih razvoja in osredotočenih prizadevanj ima podjetje 78 patentov in pravic intelektualne lastnine, 97 procesov nadzora kakovosti, njegovi izdelki pa pokrivajo tri glavne serije: nizko, srednje in visoko-cenovno. Zaključil je raziskave in razvoj ter proizvodnjo izdelkov, od ročnih in polavtomatskih do popolnoma avtomatskih. Od svoje ustanovitve leta 2011 je podjetje nenehno širilo svoj obseg in ima zdaj dve veliki podružnici: "Shenzhen Dinghua Kechuang Automation Co., Ltd." in "Shenzhen Dinghua Kechuang Technology Co., Ltd."
zakaj izbrati naše izdelke
Z raziskavami in razvojem kot našim temeljem imamo strokovno ekipo za raziskave in razvoj, ki nenehno posodablja našo tehnologijo, da bi izpolnila zahteve razvoja trga. Pomagali vam bomo rešiti morebitne težave.
S kakovostjo kot jedrom, uvožene osnovne komponente zagotavljajo vzdržljivost in zanesljivo kakovost.
Po-prodajne storitve so zajamčene, tehnična podpora pa je na voljo v garancijskem obdobju.
