IR BGA Rerwork Station

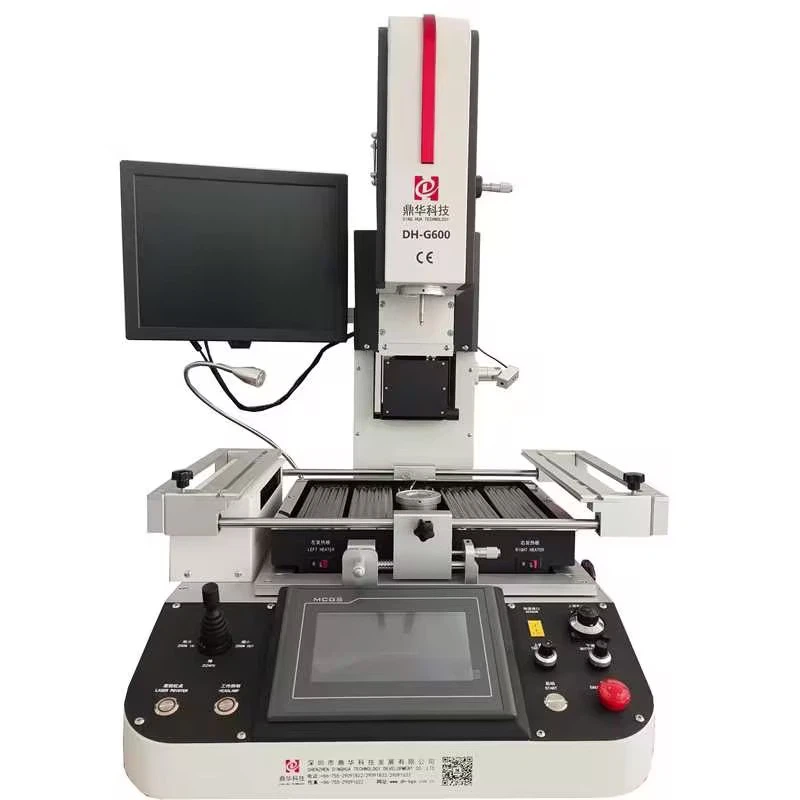

Postaje za predelavo BGA lahko na splošno razdelimo na optične in ročne vrste. DH-G600 je optična predelovalna postaja BGA in IR BGA predelovalna postaja, zasnovana za visoko-natančne predelovalne aplikacije.

Široko se uporablja za popravilo matičnih plošč PCB v pametnih telefonih, računalnikih in igralnih konzolah, kjer sta natančnost in stabilnost procesa ključni. DH-G600 uporablja sistem predelave z vročim zrakom s platformo za optično poravnavo, ki zagotavlja natančno postavitev komponent in zanesljive rezultate predelave.

Stroj ima tri neodvisne temperaturne cone, ki omogočajo natančen nadzor toplotnega profila za različne zahteve predelave.

Z inteligentnim uporabniškim vmesnikom je mogoče vse nastavitve temperature konfigurirati z le nekaj preprostimi dotiki, zaradi česar je sistemskemu inženirju-prijazen in enostaven za uporabo, tudi pri zapletenih predelavah.

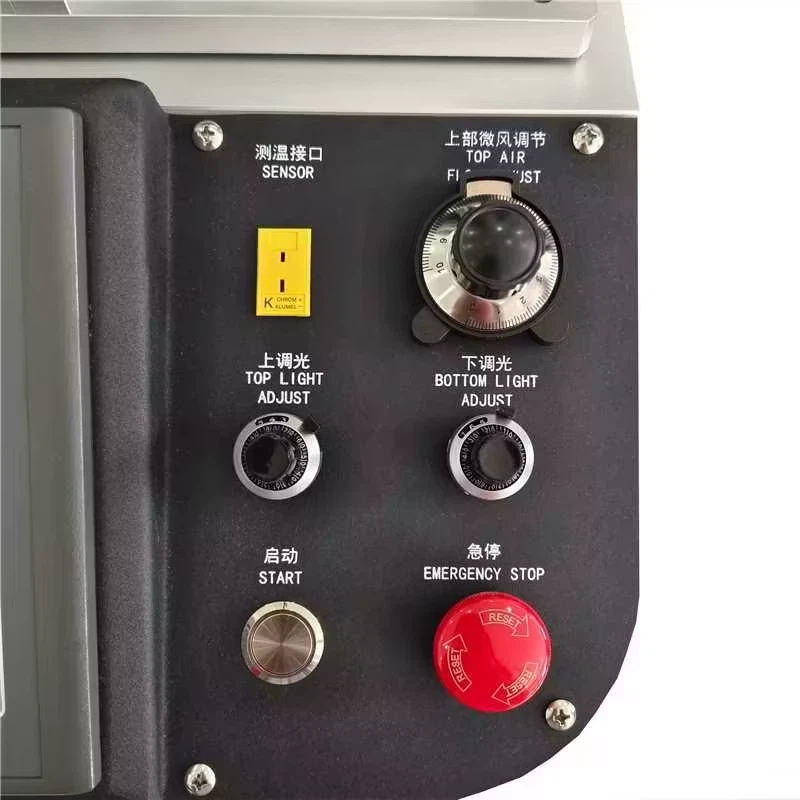

Senzor temperature: podpira povezavo z zunanjim termoelementom za merjenje in spremljanje-temperature v realnem času na ciljnem območju.

Nastavitev zgornjega pretoka zraka: Omogoča natančno nastavitev pretoka zraka zgornjega-grelnika zraka. Preprečuje premikanje komponent in zmanjšuje tveganje toplotnega udara ali pregrevanja med postopki spajkanja in odspjkanja.

Nastavitev zgornje/spodnje svetlobe: Z neodvisnim prilagajanjem svetlosti zgornjega in spodnjega svetlobnega vira lahko operaterji pridobijo jasne, visoko{0}}kontrastne slike komponent BGA in plošč PCB.

Ustavitev v sili: Opremljen z namenskim gumbom za zaustavitev v sili, ki takoj ustavi vse operacije stroja v kritičnih ali neobičajnih situacijah. Ta funkcija poleg zagotavljanja najvišje varnosti operaterju tudi varuje PCB-je in komponente pred poškodbami ter zagotavlja hiter odziv na nepričakovane razmere.

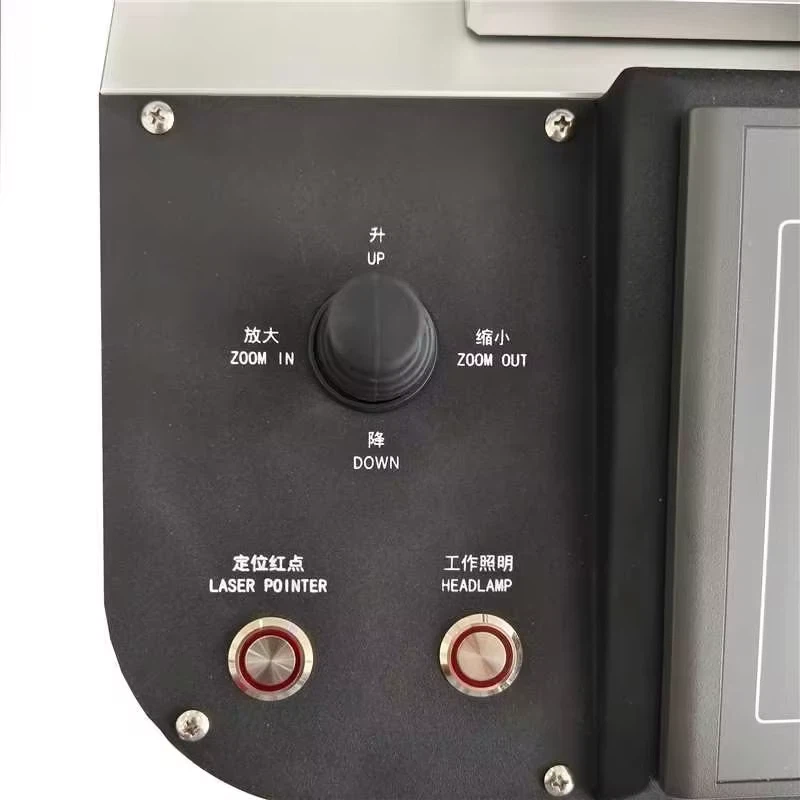

Krmilna palica: Operaterji lahko prilagodijo navpično gibanje (gor/dol) zgornjega grelnika, da zagotovijo natančno pozicioniranje med postopki spajkanja in odspjkanja. Krmilna palica omogoča tudi nadzor povečave-in pomanj-prikazne slike.

Laserski kazalec: Laserski kazalec se uporablja za natančno pozicioniranje PCB in referenčno poravnavo. Zagotavljanje pravilne postavitve komponent in izboljšanje natančnosti pozicioniranja pred in med postopkom predelave.

Žaromet (delovna luč): Žaromet zagotavlja stabilno in enakomerno osvetlitev delovnega območja med delovanjem stroja.

Zaslon: Zaslon z visoko{0}}ločljivostjo zagotavlja jasen,-vizualni vmesnik v realnem času za poravnavo BGA in postopke predelave. Hkrati prikazuje povečane slike plošč PCB in spajkalne kroglice BGA, kar omogoča natančno primerjavo in poravnavo pred spajkanjem ali odspjkanjem.

CCD kamera: visoko{0}}natančna kamera CCD je zasnovana posebej za optično poravnavo v aplikacijah predelave BGA. Zajame podrobne slike komponent BGA in ploščic PCB z odlično jasnostjo in kontrastom. V kombinaciji s prilagodljivim zoomom in ostrenjem kamera CCD operaterjem omogoča natančno poravnavo spajkalnih kroglic na plošče PCB, kar zagotavlja zanesljivo namestitev in visoko-kakovostne spajkalne spoje. Ta sistem optične poravnave je bistvenega pomena za natančno predelavo BGA, QFN in drugih komponent s spodnjim-zaključkom.

Uporaba optične predelovalne postaje BGA (IR BGA predelovalna postaja, BGA reballing station).nadzorovano segrevanje, optična poravnava in natančno gibanjeza dokončanje postopka predelave.

Najprej stroj segreje spajkalne spoje, da varno odstrani okvarjeni čip.

Nato se novi čip po čiščenju in pripravi skrbno poravna z optičnim sistemom.

Nazadnje se čip ponovno spajka v pogojih nadzorovane temperature, da se zagotovi močna in zanesljiva povezava.

Celoten postopek je skrbno nadzorovan, da se tako čip kot vezje zaščiti pred poškodbami.



Naše podjetje



SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTDje nacionalno visoko{0}}tehnološko podjetje, ki združuje raziskave in razvoj, proizvodnjo, prodajo in storitve. Je profesionalni proizvajalec opreme za ne-destruktivno testiranje, kot je profesionalna postaja za predelavo BGA, rentgenski{3}}stroj za pregledovanje, rentgenski -števec itd. Imamo moč, da vam zagotovimo boljše izdelke, boljše storitve in naprednejšo tehnološko produktivnost.

Lastnosti podjetja:

1. Zagotavljanje kakovosti:
Kakovost izdelkov in ugled kupcev sta temelj našega preživetja. Strogo nadziramo kakovost med proizvodnim procesom s popolno sledljivostjo in vsakemu zaposlenemu vcepljamo-filozofijo kakovosti, s čimer zagotavljamo stabilnost in odličnost naših izdelkov.

2. Pozorna po-prodajna storitev:
Imamo lastno strokovno ekipo inženirjev programske in strojne opreme ter namensko tehnično ekipo za po-prodajne storitve. Hitro in učinkovito lahko rešimo kakršne koli težave in nudimo brezplačne nadgradnje programske opreme za vse življenje, kar zagotavlja pravočasno in zanesljivo po-prodajno storitev.

3. Proizvodno okolje:
Podjetje dosledno izvaja sistem 6S in poudarja obvladovanje kakovosti zaposlenih. Prva stvar, ki jo naredijo vsi zaposleni, ko se pridružijo podjetju, je usposabljanje o strokovnih veščinah in zahtevah 6S. Verjamemo, da če ne moremo nadzorovati proizvodnega okolja, ne moremo nadzorovati kakovosti izdelkov.

4. Patenti:
Skupno imamo 38 patentov in leta 2015 smo prejeli naziv visoko-tehnološko podjetje. Prejeli smo tudi številne nagrade in certifikate odličnosti iz mesta Shenzhen in industrije avtomatizacije.
