BGA Chip desoldering in spajkalni stroj
Polno IR BGA predelavo postaje, dve ogrevalne cone, velikost čipa na voljo: 2 * 2 ~ 80 * 80mm, PCB velikost na voljo: 300 * 360MM
Opis
BGA čip desoldering in spajkanje stroj

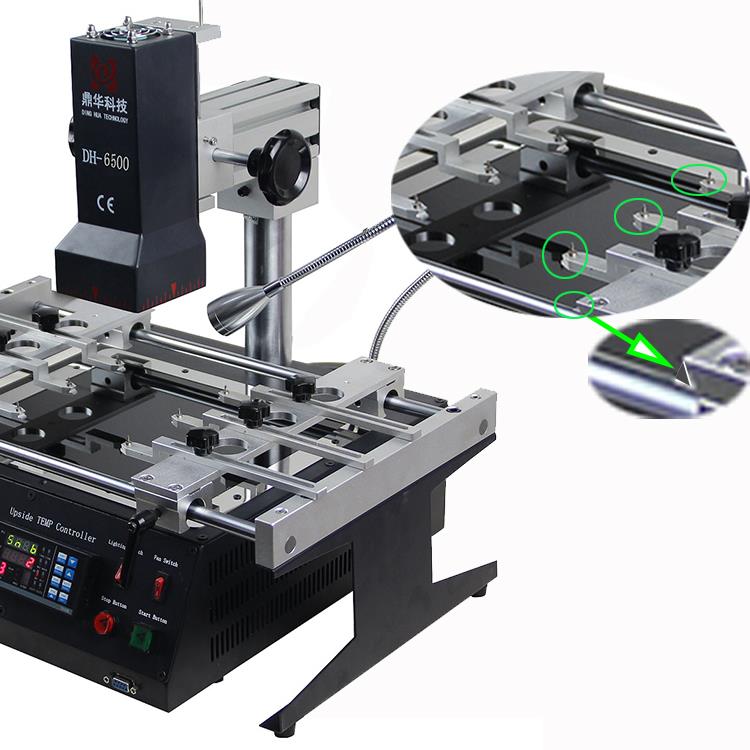

BGA predelovalna postaja DH-6500 je najdaljši zgodovinski stroj za predelavo, ki se pogosto uporablja za XBOX, PS3, PS4 in popravljene računalnike itd.
Obstajajo V-groove, aligatorske sponke in univerzalne naprave za drugačen čip, pritrjen na to delovno mizo, za spajkanje ali desoldering.
Zgornja glava se lahko prilagodi na višjo ali nižjo, čeprav na levo ali desno, kar je zelo primerno za spajkanje ali desoldiranje.
Področje IR predgrevanja, ki se uporablja za tiskano vezje s 300 * 360 mm, kot so TV, igralna konzola in druga komunikacijska oprema.
2. Podrobnosti o BGA čip desoldering in spajkanje stroj
Specifikacija DH-6500 | |
Skupna moč | 2300W |
Zgornji grelec | 450 W |
Spodnji grelec | 1800W |
Moč | AC110 ~ 220V ± 10/50 / 60Hz |
Glavno gibanje glave | Gor / dol, prosto vrtenje. |
Razsvetljava | Tajvansko vodena delovna svetloba, kateri koli kot je prilagojen. 5W |
Shranjevanje | Shranite 10 skupin temperaturnega profila |
Položaj | V-utor, podpora PCB se lahko prilagodi v X, Y smeri z zunanjim univerzalnim vpenjalom |
Nadzor temperature | K-TYPE, zaprta zanka |
Natančnost temp | ± 2 ℃ |
Velikost PCB | Max 300 * 360mm Min20mmⅹ20mm |
| Utež | 16 kg |
3. BGA čip desoldering in spajkanje stroj

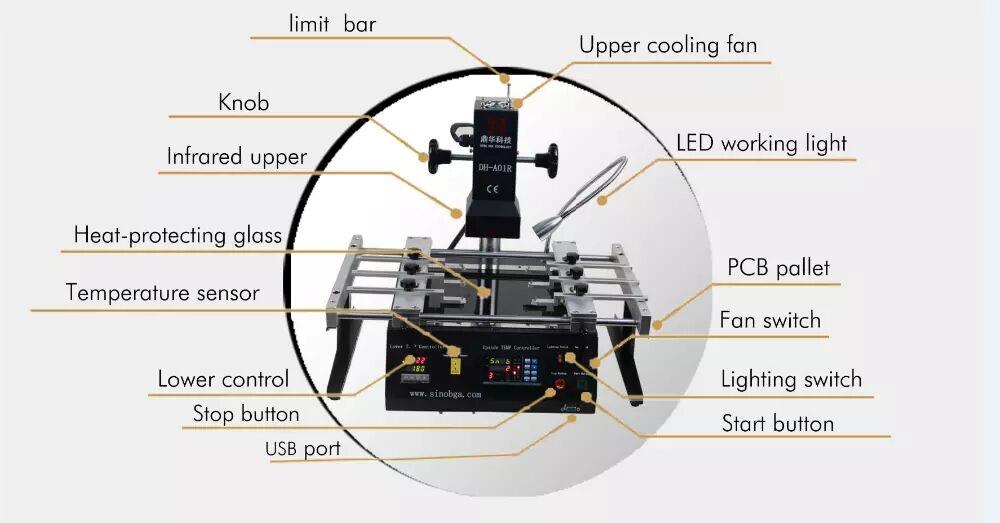

4. Značilnosti izdelka BGA čip desoldering in spajkanje stroja
DH-6500 je univerzalni polavtomatski infrardeči popravilni kompleks s PC sinhronizacijo in keramičnim oddajnikom za popravilo CBGA, CCGA, CSP, QFN, MLF, PGA in vseh komponent epoksidnih μBGA. Namestitev različnih temperaturnih profilov omogoča izbiro zahtevanega načina spajkanja pri uporabi različnih spajk, vključno brez svinca.
LASTNOSTI
Popravilni kompleks za matične plošče prenosnih računalnikov, osebnih računalnikov, strežniških plošč, industrijskih računalnikov, vseh vrst igralnih konzol, plošč komunikacijske opreme, televizijske opreme z LCD in drugimi deli z velikimi ploščami BGA.
Idealen za spajkanje in popravilo CBGA, CCGA, CSP, QFN, MLF, PGA in vseh vrst epoksidnih μBGA.
Uporablja se za spajkanje svinca in svinca.

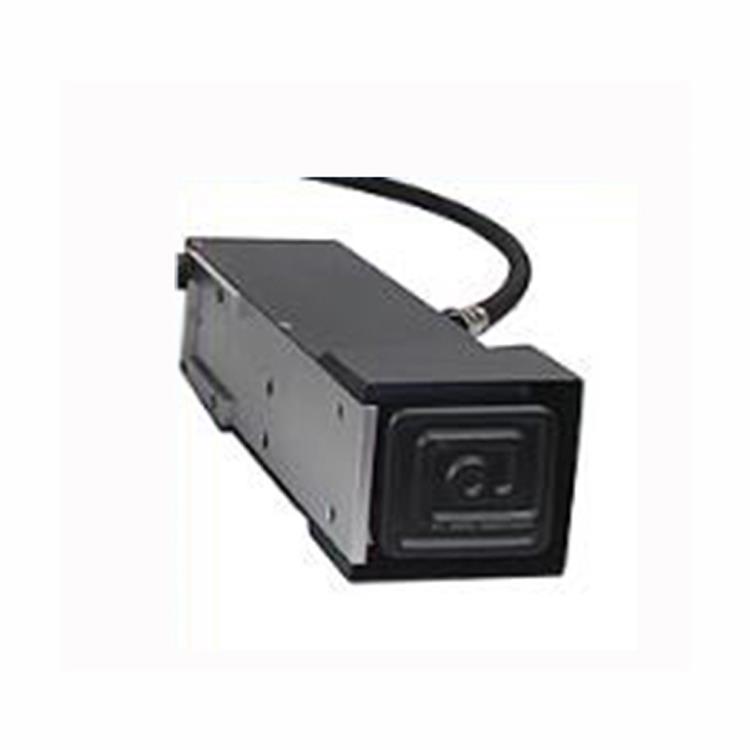

Uporablja napredno tehnologijo temnega infrardečega spajkanja.
Uporablja napreden termočlen K-tipa za natančnejše zaznavanje temperature.
Tehnologija uravnavanja temperature s povratno informacijo zagotavlja natančen nadzor temperature in enakomerno porazdelitev toplote.
Postopek razstavljanja traja le približno 5 minut.
Najvišja temperatura doseže 400 ° C.
Možnost priključitve na osebni računalnik ali prenosni računalnik preko USB vmesnika in krmiljenje z uporabo programske opreme "IRSOFT".
Sposobnost nastavitve 8 položajev dviga temperature in 8 položajev zadrževanja temperature.
Možnost hranjenja 10 skupin temperaturnih profilov hkrati.
V kompletu je CD z ročnim in demo videom.
5. podrobnosti o izdelku postaje za predelavo tipkovnice

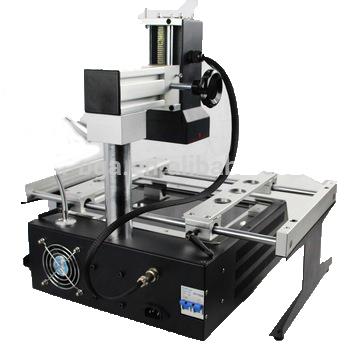

 | Ventilator Po končanem segrevanju ročno vklopite močni ventilator, da ohladite tiskano vezje, da se izognete deformacijam PCB plošče. |

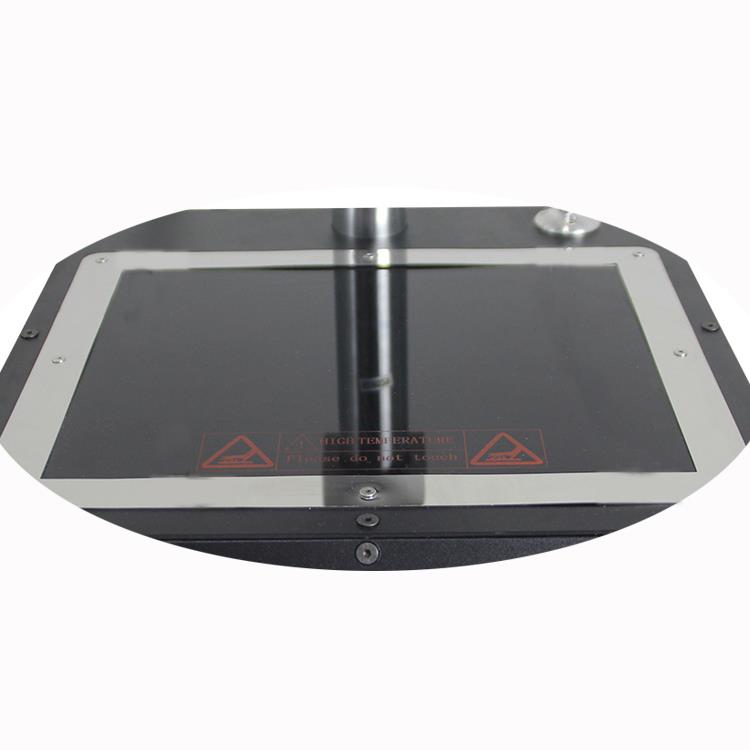

Temperaturno območje Predgreta temperatura območje uporablja tajvanske keramične grelne plošče, da bi ploščo PCB celo ogreje. Izogibajte se slabitvi PCB plošče zaradi neenakomernega segrevanja. Dodajte silovito steklo na ploščo, da preprečite, da bi majhni čipi padli in sežgali. |  |

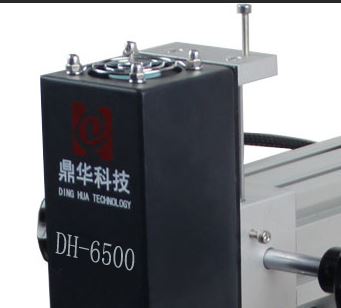

 | Omejen bar Učinkovito kontrolirajte razdaljo med zgornjo glavo in BGA ter preprečite dotik deske. |

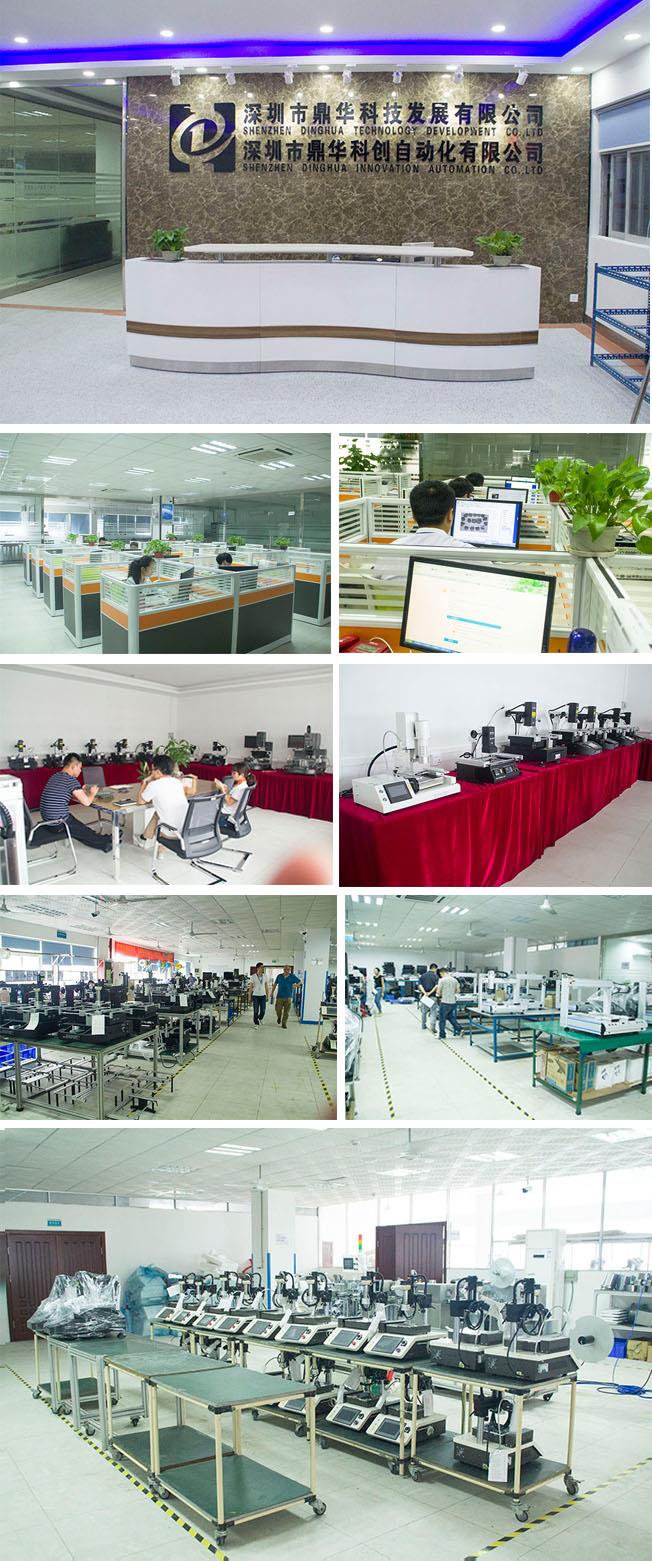

6. Dinghua tehnologija, tovarna in delavnica ter patenti
7. Dostava, dostava in storitve postaje za predelavo tipkovnice
Majhna BGA predelovalna postaja, pakirana v škatli, kot je prikazano spodaj
Za manjšo količino, manjšo od 20, vam priporočamo, da jih pošljete z ekspresom
