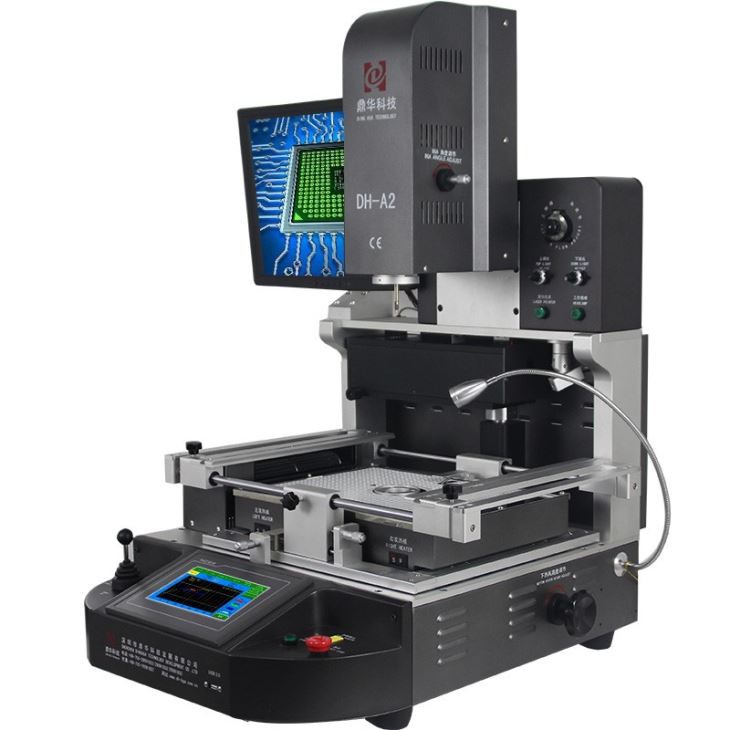

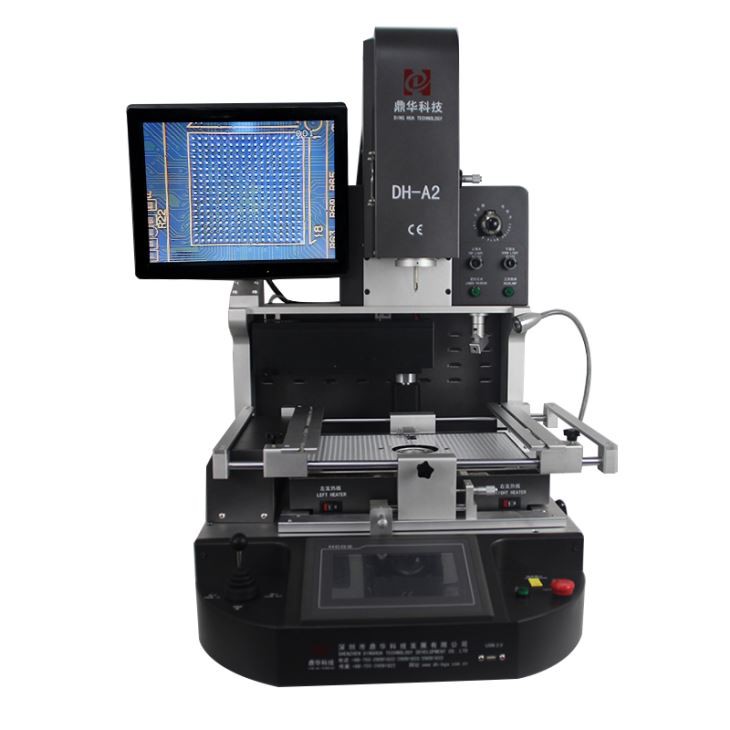

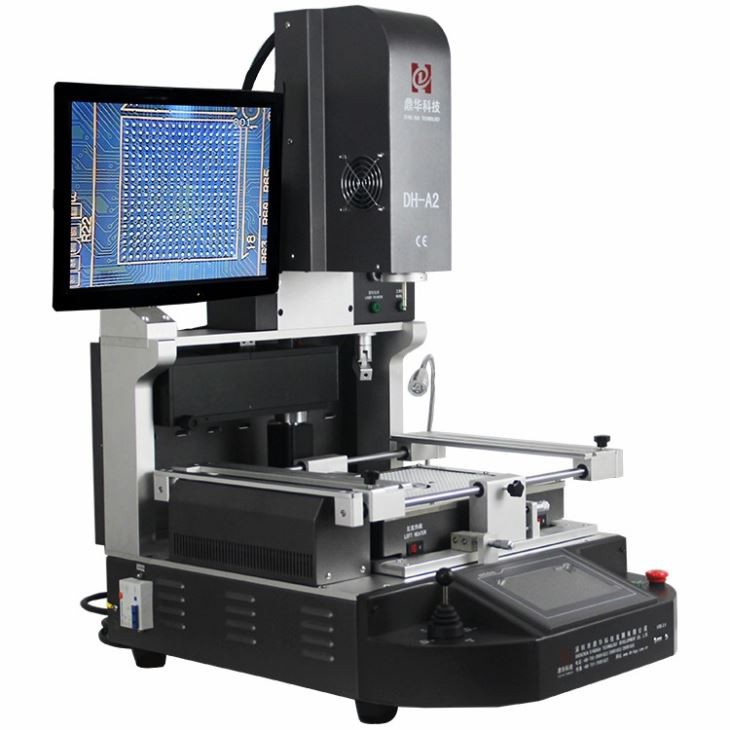

Mobilni IC avtomatski stroj za reballiranje

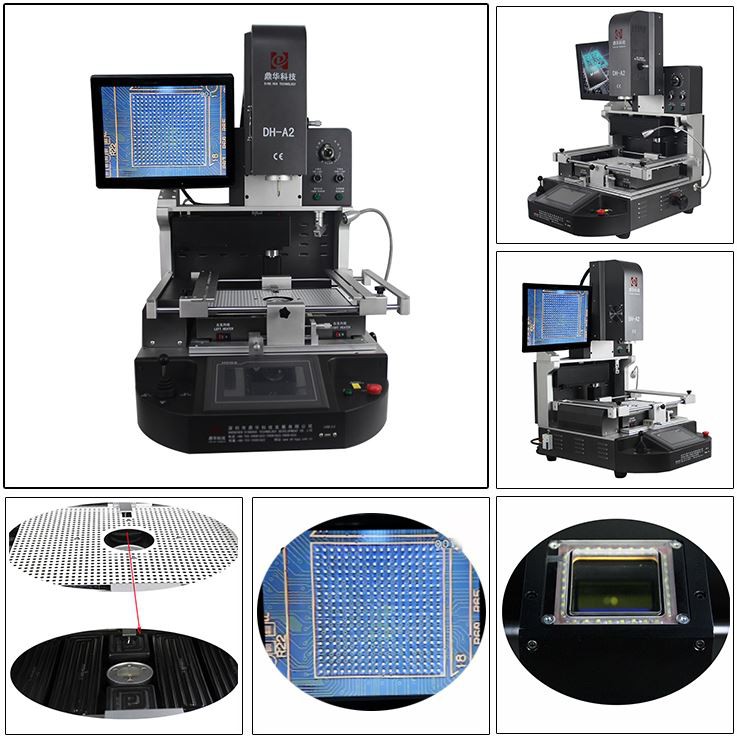

1.HD CCD sistem za optično poravnavo za pozicioniranje 2. Vrhunska varnostna funkcija z zaščito v sili 3. Zgornja grelna glava in montažna glava 2 v 1 dizajn 4. Zgornji zračni tok, nastavljiv za zadovoljitev povpraševanja vseh čipov
Opis
Mobilni ic avtomatski stroj za reballing
Mobilni IC avtomatski stroj za ponovno žoganje je naprava, ki se uporablja za popravilo ali zamenjavo integriranih vezij (IC) na
matična plošča mobilnega telefona. To je učinkovit in stroškovno učinkovit način za popravilo poškodovanih IC brez zamenjave
celotno matično ploščo, kar zmanjša čas popravila in stroške za tehnika.
Stroj za reballing uporablja različne postopke, kot so predgretje, fluksiranje, poravnava, reflow in hlajenje za popravilo
ali zamenjajte IC na mobilni napravi. Postopek vključuje odstranitev poškodovanega IC z matične plošče, čiščenje
poravnajte območje, poravnajte nove kroglice iz posebne zlitine na točen položaj odstranjenega IC in nato spajkajte
novi IC na matično ploščo.
Samodejni stroj za reballing prihrani čas in zmanjša tveganje poškodbe matične plošče, kot je zasnovan
to naredite samodejno, s čimer zagotovite, da se postopek reballinga izvede učinkovito.
Če povzamemo, je mobilni avtomatski stroj za reballiranje IC bistveno orodje za serviserje mobilnih telefonov, saj
pospeši postopek popravila in prihrani stroške s popravilom matične plošče namesto popolne zamenjave.
| Skupna moč | 5500W |
| 3 neodvisni grelci | Zgornji vroč zrak 1200 W, spodnji vroč zrak 1200 W, spodnje infrardeče predgretje 3000 W |
| Napetost | 110~240V plus /-10 odstotkov 50/60Hz |

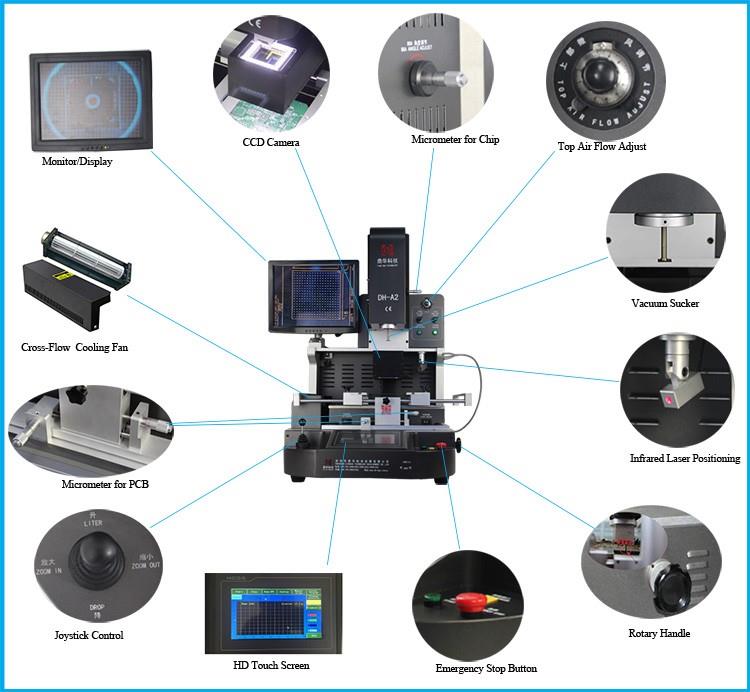

| Električni deli | 7'' zaslon na dotik plus visoko natančen inteligentni modul za nadzor temperature plus gonilnik koračnega motorja plus PLC plus LCD zaslon plus optični CCD sistem visoke ločljivosti plus lasersko določanje položaja |

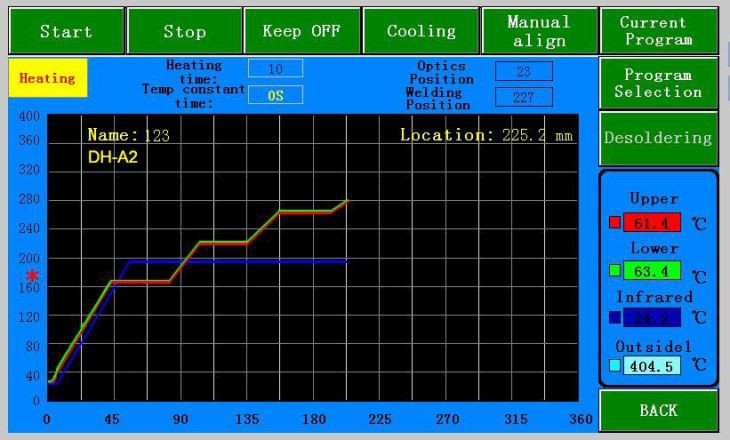

| Nadzor temperature | K-senzor z zaprto zanko plus avtomatska kompenzacija temperature PID plus modul temperature, natančnost temperature y znotraj ±2 stopinj. |
| Pozicioniranje PCB | V-utor plus univerzalno pritrjevanje plus premična polica za PCB |
| Veljavna velikost PCB | Največ 370x410 mm Najmanj 22x22 mm |
| Veljavna velikost BGA | 1*1mm~80x80mm |
| Dimenzije | 600x700x850mm (D*Š*V) |
| Neto teža | 70 kg |
Napredne funkcije
① Zgornji tok vročega zraka je nastavljiv, da zadosti povpraševanju po kakršnih koli čipih.
② Samodejno odspajkanje, montaža in spajkanje.

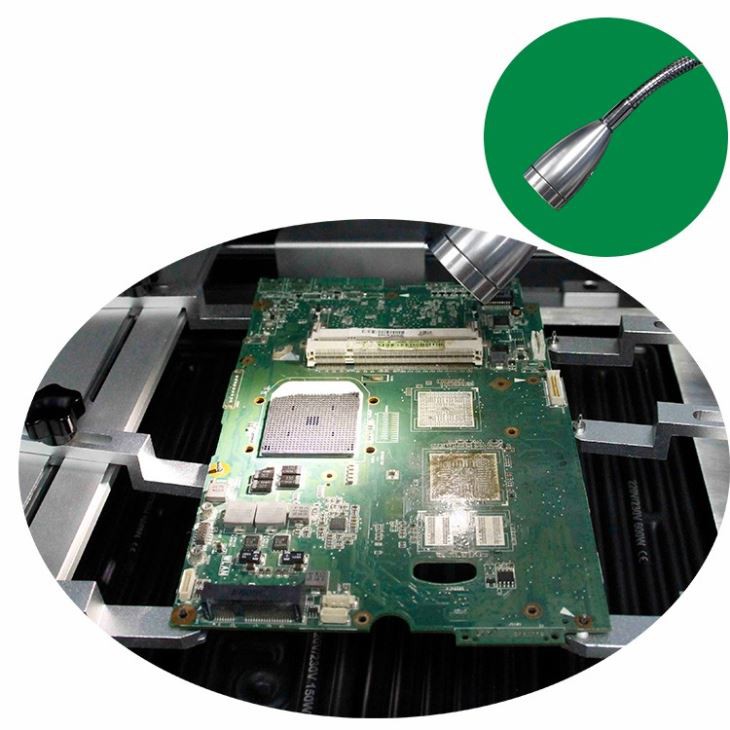

③ Vgrajeno lasersko pozicioniranje pomaga pri hitrem pozicioniranju tiskanega vezja.
④ Infrardeči ogrevalni sistem s tremi neodvisnimi grelci.
⑤ Montažna glava z vgrajeno napravo za testiranje tlaka za zaščito tiskanega vezja pred zmečkami.

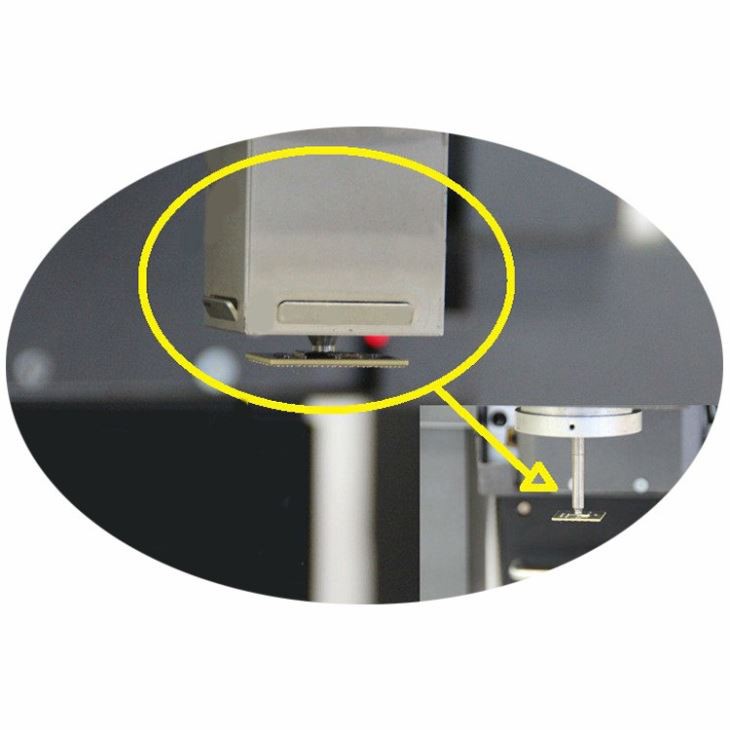

⑥ vgrajeni vakuum v montažni glavi samodejno pobere BGA čip po končanem odspjkanju.

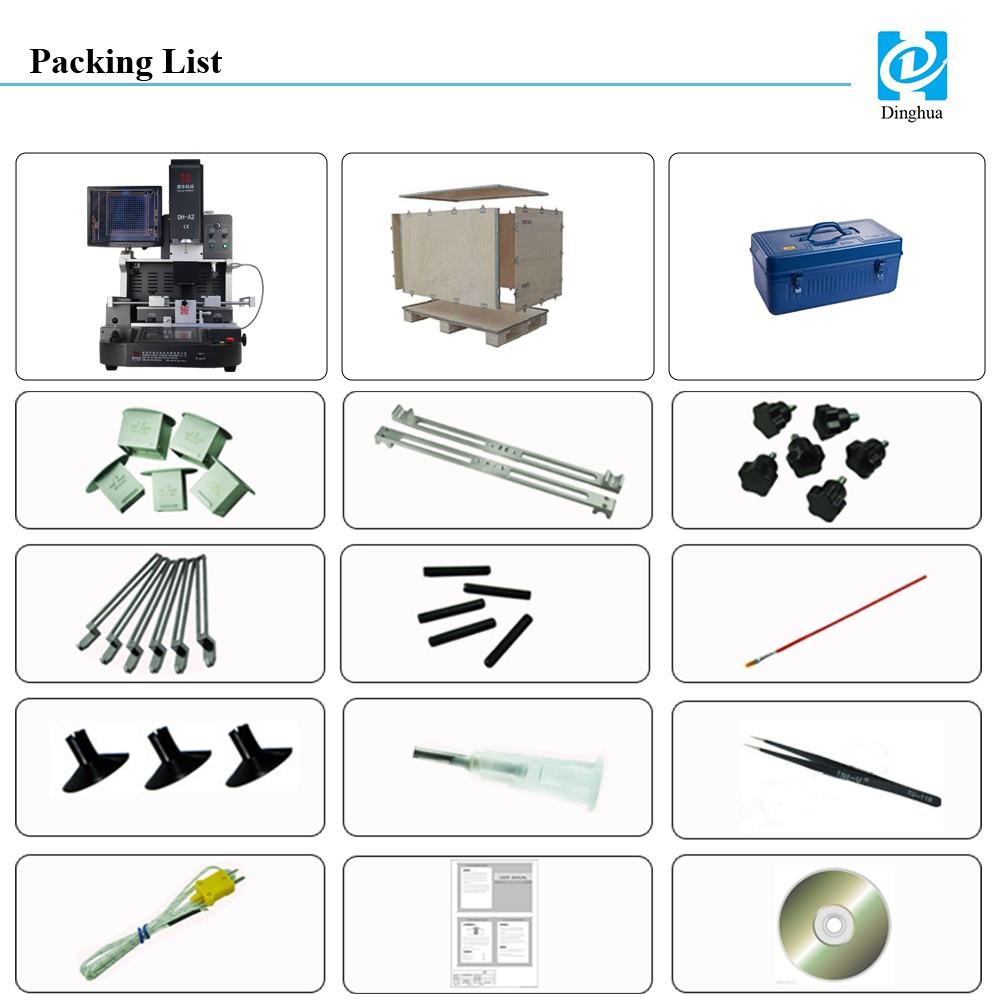

1. Stroj: 1 komplet
2. Vse pakirano v stabilne in močne lesene škatle, primerne za uvoz in izvoz.
3. Zgornja šoba: 3 kosi (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Spodnja šoba: 2 kosa (34*34 mm, 55*55 mm)
4. Žarek: 2 kos
5. Slivov gumb: 6 kos
6. Univerzalni nastavek: 6 kosov
7. Podporni vijak: 5 kosov
8. Čopič pero: 1 kos
9. Vakuumska skodelica: 3 kos
10. Vakuumska igla: 1 kos
11. Pinceta: 1 kos
12. Žica senzorja temperature: 1 kos
13. Strokovna navodila: 1 kos
14. Učni CD: 1 kos
