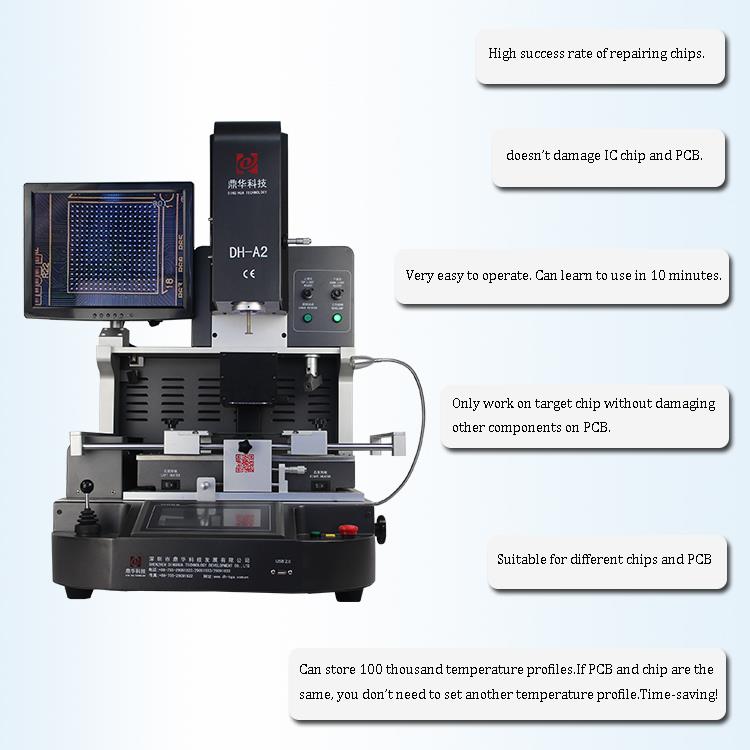

Stroj za predelavo BGA z zaslonom na dotik PID Control

Stroj za predelavo BGA z zaslonom na dotik PID krmiljenja

1. Uporaba stroja za predelavo BGA z zaslonom na dotik PID krmiljenja

Matična plošča računalnika, pametnega telefona, prenosnika, MacBook logične plošče, digitalnega fotoaparata, klimatske naprave, TV-ja in drugega

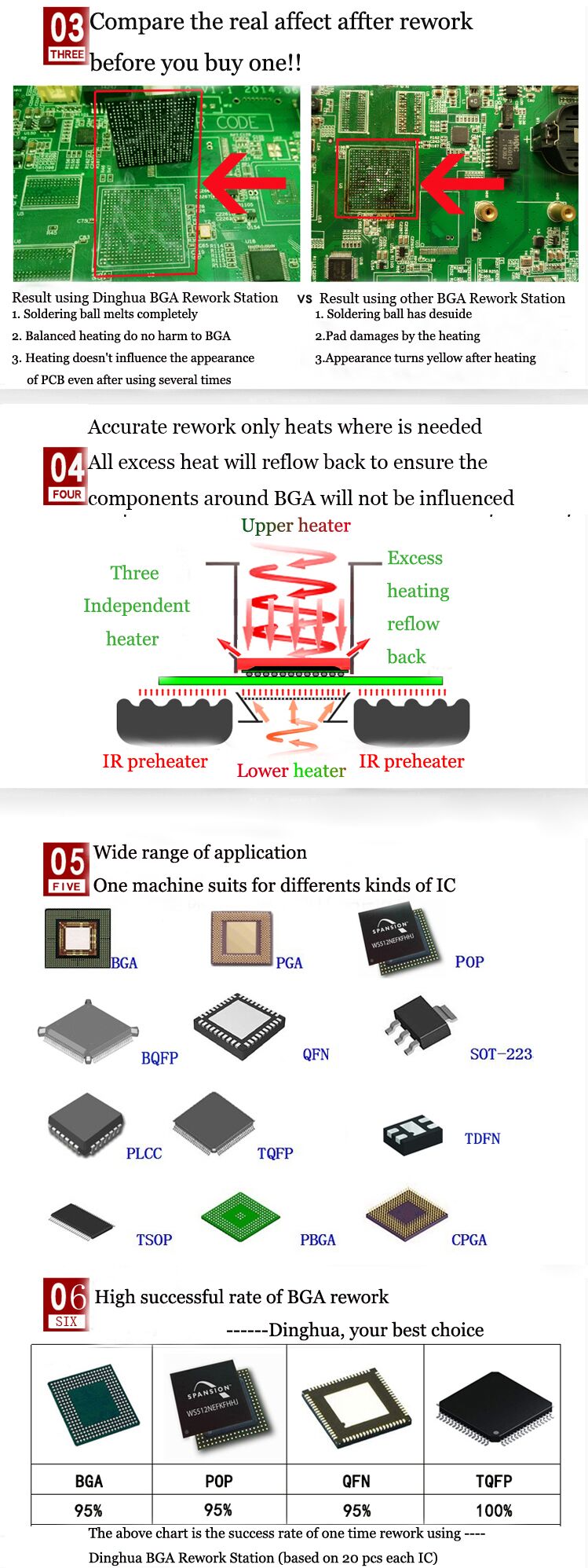

elektronska oprema iz medicinske industrije, komunikacijske industrije, avtomobilske industrije itd.

Primerno za različne vrste čipov: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED

čip.

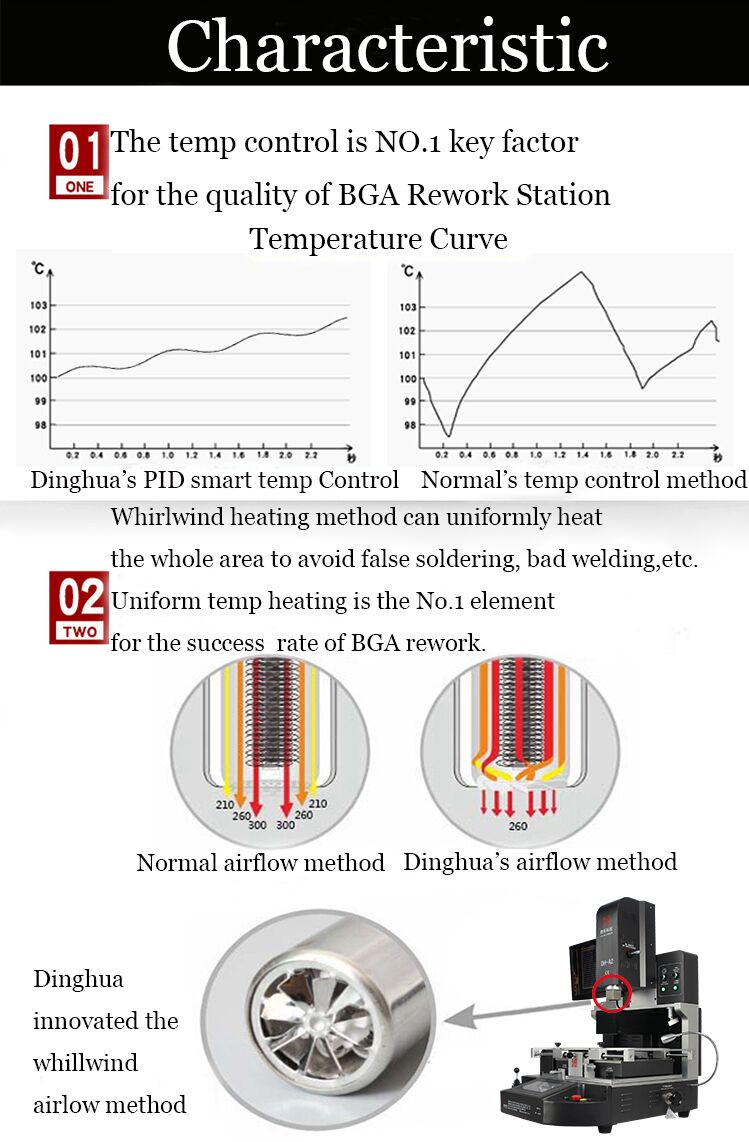

2. Lastnosti izdelka PID nadzornega zaslona na dotik BGA predelovalnega stroja

• Natančen sistem optične poravnave

Barvni optični sistem s funkcijami razdeljenega vida, ločevanja dveh barv, povečave/pomanjšanja in mikroprilagoditve, opremljen

z napravo za zaznavanje aberacij, s samodejnim ostrenjem in delovanjem programske opreme

• Samodejno odspajkanje, montaža in spajkanje.

• PLC sistem, vmesnik človek-stroj z zaslonom na dotik za enostavno upravljanje in visoko natančno predelavo.

• Vgrajeno infrardeče lasersko pozicioniranje, pomoč pri hitrem pozicioniranju tiskanega vezja.

• Vgrajeni vakuum v montažni glavi samodejno pobere BGA čip po končanem odspjkanju.

• Trije neodvisno krmiljeni grelci. zgornji in spodnji grelec sta toplozračna, tretji pa infrardeči

območje predgretja.

3.Specifikacija stroja za predelavo BGA z zaslonom na dotik PID krmiljenja

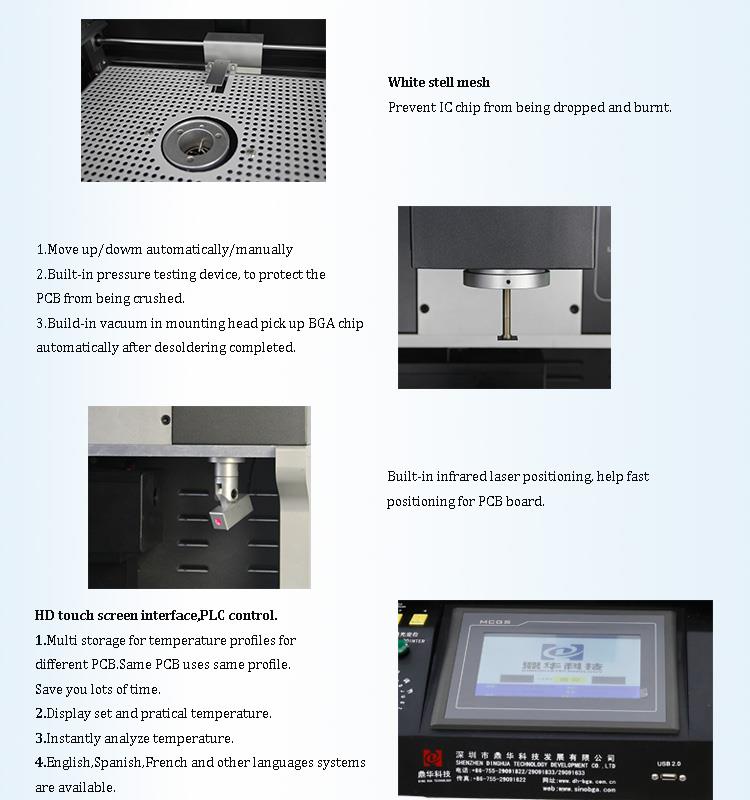

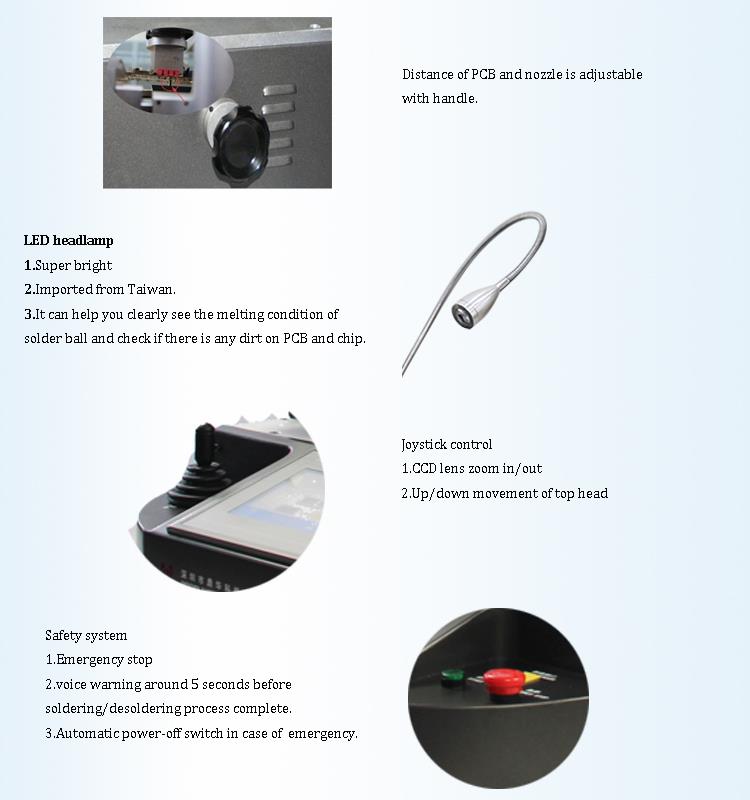

4. Podrobnosti PID nadzornega stroja za predelavo BGA z zaslonom na dotik

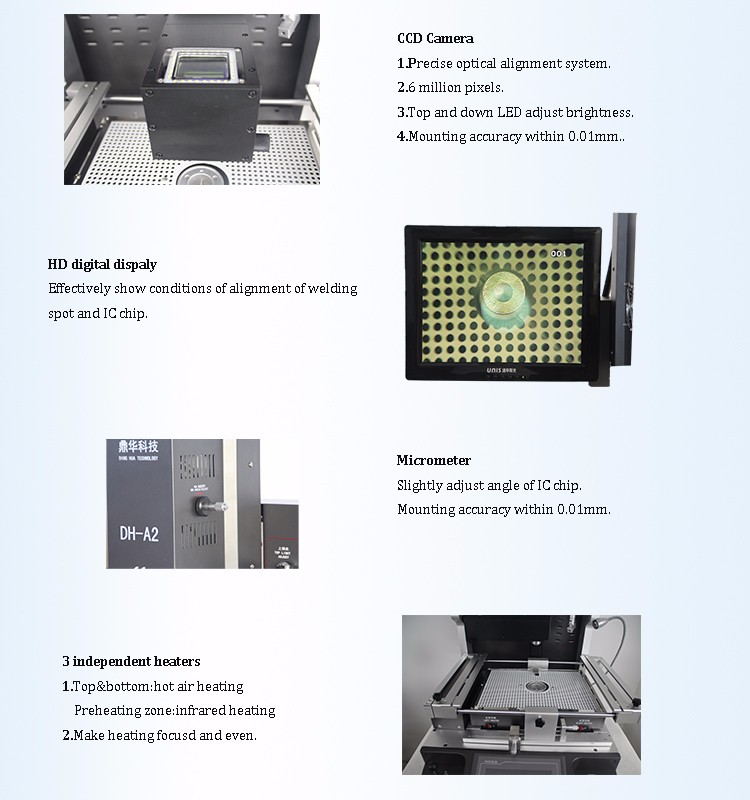

1.CCD kamera (natančen sistem optične poravnave);

2. HD digitalni zaslon;

3. Mikrometer (nastavitev kota odrezka);

4.3 neodvisni grelci (toplozračni in infrardeči);

5. Lasersko pozicioniranje;

6. HD vmesnik zaslona na dotik, nadzor PLC;

7.Led žaromet;

8. Upravljanje krmilne palice.

5. Zakaj izbrati naš stroj za predelavo BGA z zaslonom na dotik za nadzor PID?

6. Certifikat stroja za predelavo BGA z zaslonom na dotik PID krmiljenja

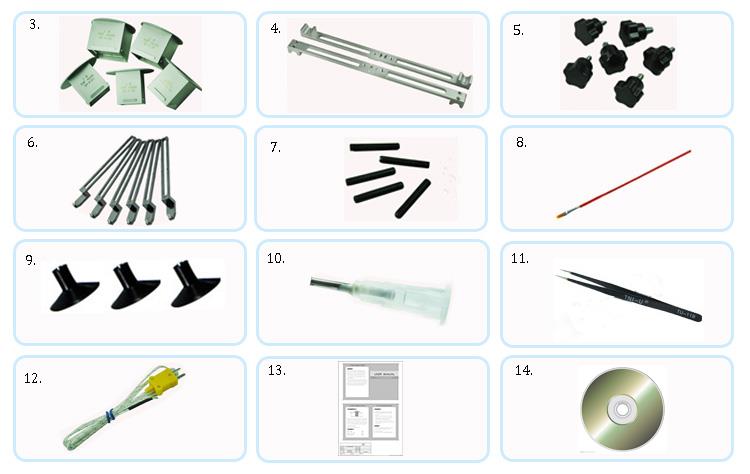

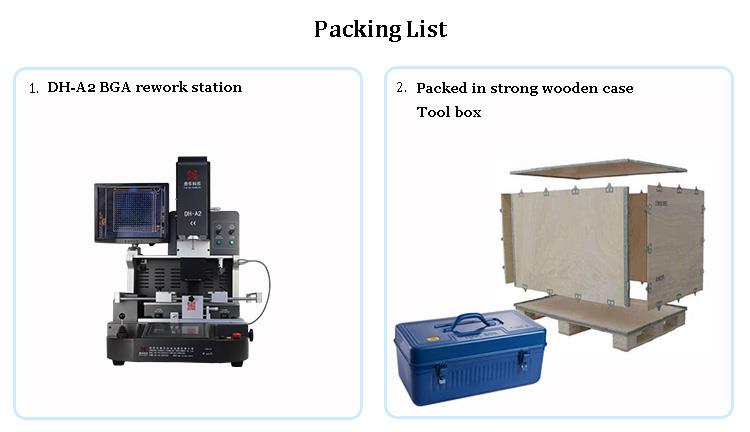

7. Pakiranje in pošiljanje stroja za predelavo BGA z zaslonom na dotik za nadzor PID

Delovni video o delovanju BGA stroja:

8.FAQ

• Kakšne vrste certifikatov imate?

O: Da bi zagotovili kakovost, je Dinghua prvi opravil certifikate UL, E-MARK, CCC, FCC, CE ROHS. Medtem, da bi izboljšali in izpopolnili sistem kakovosti,

Dinghua je opravil revizijski certifikat ISO, GMP, FCCA, C-TPAT na kraju samem.

• Kaj je PID regulacija?

O: PID krmiljenje strogo in natančno nadzoruje temperaturo in gibanje zgornje glave Dinghua stroja za predelavo BGA z zaslonom na dotik. To je bistveno za povečanje

stopnja uspešnosti popravila čipov in PCB.

Današnja zaprtozančna avtomatska krmilna tehnologija temelji na konceptu povratne zveze za zmanjšanje negotovosti. Elementi teorije povratnih informacij vključujejo tri

deli: meritev, primerjava in izvedba. Ključ do meritve je dejanska vrednost regulirane veličine, ki jo primerjamo s pričakovano

vrednost. Uporabite to odstopanje, da popravite odziv sistema in izvedete prilagoditveni nadzor. V inženirski praksi je najpogosteje uporabljen nadzorni zakon regulatorja

je proporcionalna, integralna, diferencialna regulacija, imenovana regulacija PID, znana tudi kot regulacija PID.

PID krmilnik (proporcionalno-integralno-izpeljani krmilnik) je običajna komponenta povratne zanke v aplikacijah industrijskega krmiljenja in je sestavljen iz proporcionalnega

element P, integralni element I in diferencialni element D. Osnova PID regulacije je proporcionalna regulacija; integralno krmiljenje lahko odpravi napake v ustaljenem stanju, vendar

lahko poveča prekoračitev; diferencialno krmiljenje lahko pospeši odziv velikih inercialnih sistemov in oslabi trend prekoračitve.

Ključ do te teorije in uporabe je, kako pravilno popraviti sistem po pravilnih meritvah in primerjavah.

PID (proporcionalni, integralni, derivativni) regulatorji se uporabljajo že skoraj 100 let kot prvi praktični regulatorji in so še vedno najpogosteje uporabljeni industrijski

krmilniki. PID krmilnik je enostaven in razumljiv ter ne zahteva natančnega modela sistema in drugih predpogojev pred uporabo in tako postane

najbolj razširjen krmilnik.
