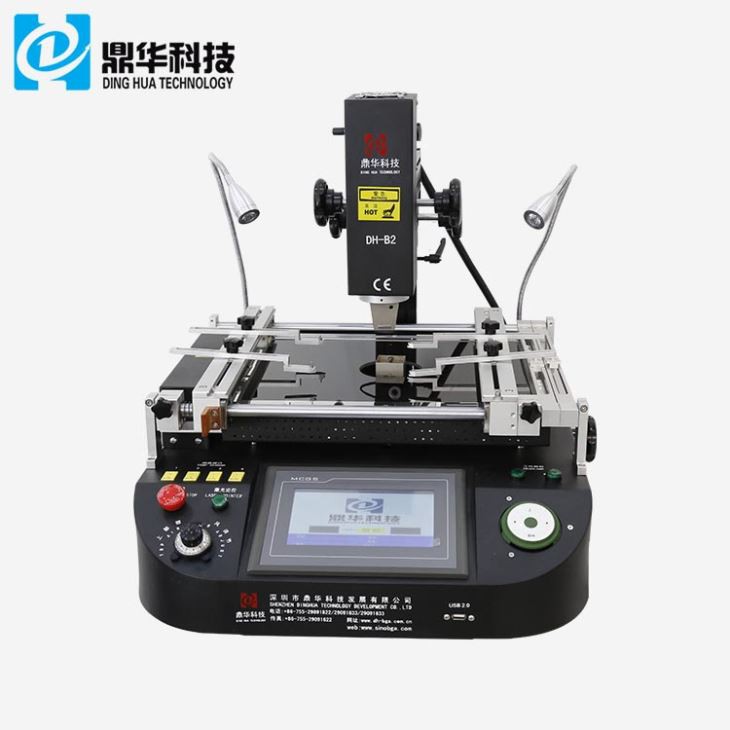

laser postion zaslon na dotik bga predelovalni stroj
Prvotno razvil Shenzhen Dinghua Technology. DH-B2 je odlična rešitev predelave BGA. To je enostavna, hitra in poceni tehnika za reball BGA v obsegu od nekaj do nekaj tisoč. Zaradi široke palete razpoložljivih vzorcev je postaja za predelavo DH-B2 BGA privlačna in prilagodljiva rešitev za zahteve po reballingu BGA. Običajne aplikacije vključujejo popravilo na ravni čipa in reballing komponent BGA.
Opis
1. Lastnosti izdelka LaserPostionTojejSzaslonBGA ReworkMachine
1. Edinstvena zasnova treh ogrevalnih območij, ki delujejo neodvisno za natančnejši nadzor temperature.
2. Območja prve/druge temperature se ogrevata neodvisno, kar lahko nastavi 8 segmentov naraščajoče temperature in 8
konstantne temperaturne segmente za nadzor. Hkrati lahko shrani 10 skupin temperaturnih krivulj.
3. Tretje območje uporablja daljinski infrardeči grelnik za predgretje in neodvisno kontrolo temperature, tako da PCB
med postopkom odspajkanja je mogoče popolnoma predgreti in je lahko brez deformacij.
4. Izberite uvoženi visoko natančni K-senzor in zaprto zanko za natančno zaznavanje temperature navzgor/navzdol.
2.Specifikacija of LaserPostionTojejSzaslonBGA ReworkMachine
| Moč | 4800W |
| Zgornji grelec | Topel zrak 800W |
| Spodnji grelec | Vroči zrak 1200 W, infrardeči 2700 W |
| Napajanje | AC220V+10% 50160Hz |
| Dimenzija | D800*Š900*V750 mm |
| Pozicioniranje | Podpora tiskanega vezja z V-utorom in z zunanjo univerzalno pritrditvijo |
| Nadzor temperature | Termočlen tipa K, krmiljenje z zaprto zanko, neodvisno ogrevanje |
| Natančnost temperature | ±2 stopinji |
| Velikost PCB | Max450:500 mm.Min 20*20 mm |
| Natančna nastavitev delovne mize | ±15 mm naprej/nazaj, ±15 mm desno/levo |
| BGAchip | 80 *80-1*1 mm |
| Najmanjši razmik odrezkov | 0.15 mm |
| Senzor temperature | 4 (neobvezno) |
| Neto teža | 36 kg |

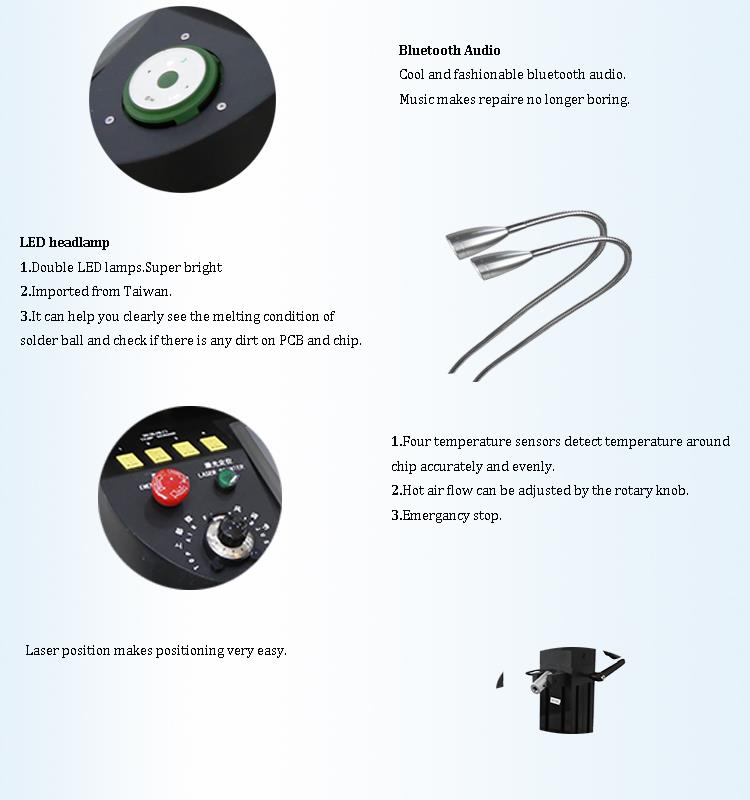

3.Podrobnosti of LaserPostionTojejSzaslonBGA ReworkMachine
1. HD vmesnik zaslona na dotik;
2.Trije neodvisni grelniki (vroči zrak in infrardeči);
3. Vakuumsko pero;
4.Led žaromet.

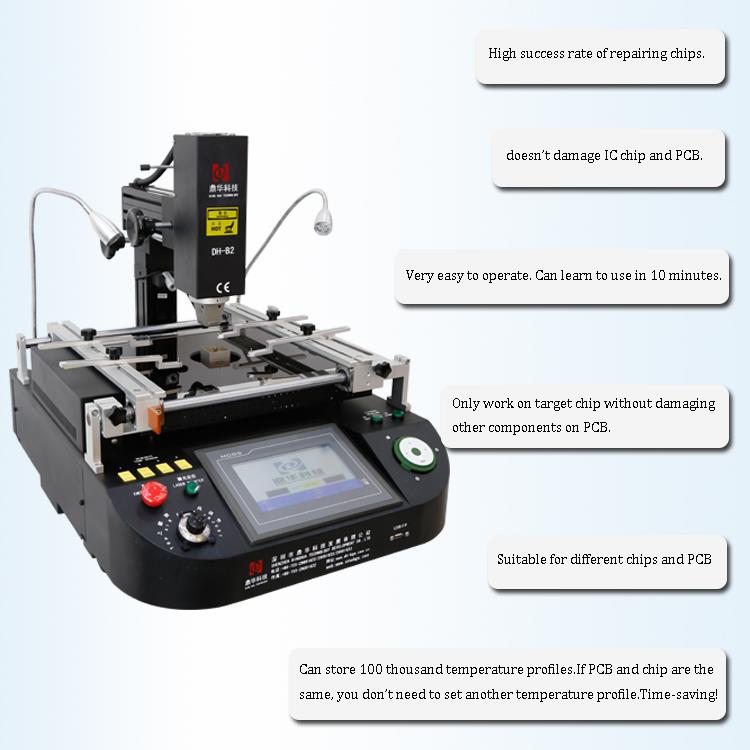

4.Zakaj izbrati naše LaserPostionTojejSzaslonBGA ReworkMachine?
5.Certifikat

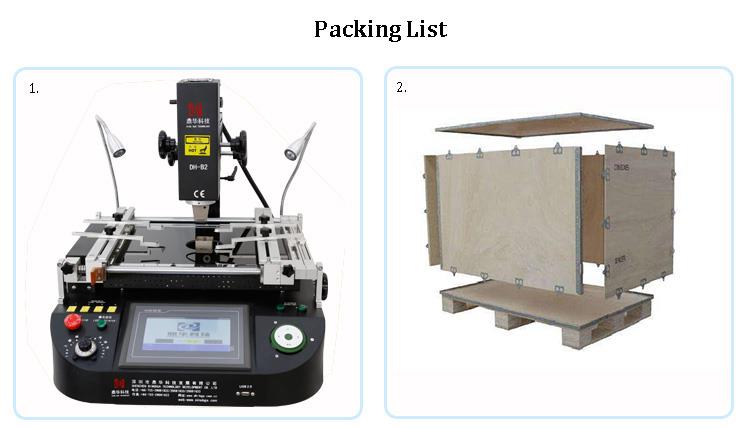

6.Pakiranje in pošiljanje
7. Video BGA predelovalne postaje DH-B2:
8. Povezano znanje
Splošni postopek sušenja čipov
- Vakuumsko pakiranega čipsa ni treba sušiti.
- Če je vakuumsko zapakiran čip razpakiran in kartica z indikatorjem vlažnosti v paketu kaže stopnjo vlažnosti nad 20 % RH, je treba izvesti pečenje.
- Če je čips po razpakiranju vakuumske embalaže izpostavljen zraku več kot 72 ur, ga je treba posušiti.
- Nevakuumirane IC-je, ki še niso v uporabi ali jih razvijalci niso uporabljali, je treba posušiti, če še niso suhi.
- Regulator temperature in vlažnosti sušilnega stroja mora biti nastavljen na 10 %, čas sušenja pa mora biti vsaj 48 ur. Dejanska vlažnost mora biti nižja od 20%, kar velja za normalno.
Splošni postopek pečenja čipsa
- Ko je zapečatena, je rok uporabnosti komponente december (opomba: to se lahko nanaša na določen mesec ali trajanje roka uporabnosti, vendar v izvirnem besedilu ni jasno).
- Po odprtju zapečatene embalaže lahko komponente ostanejo v peči za reflow pri temperaturah, nižjih od 30 stopinj in 60 % RH.
- Po odprtju zaprte embalaže, če niso v proizvodnji, je treba komponente takoj shraniti v sušilni škatli z vlažnostjo pod 20 % RH.
- Pečenje je potrebno v naslednjih primerih (velja za materiale s stopnjo vlage LEVER2 in več):
- Ko je embalaža odprta, preverite kartico indikatorja vlažnosti pri sobni temperaturi. Če je vlažnost nad 20 %, je potrebna peka.
- Če so komponente po odprtju embalaže izpuščene za čas, ki presega omejitve, prikazane v tabeli, in ni nobenih komponent za varjenje.
- Če po odprtju embalaže komponente niso shranjene v suhi škatli z manj kot 20 % RH, kot je zahtevano.
- Če so komponente starejše od enega leta od datuma pečata.
5. Čas peke:
- Pečemo v nizkotemperaturni pečici pri 40 stopinj ± 5 stopinj (z vlažnostjo pod 5 % RH) 192 ur.
- Druga možnost je, da pečete v pečici pri 125 stopinj ± 5 stopinj 24 ur.
