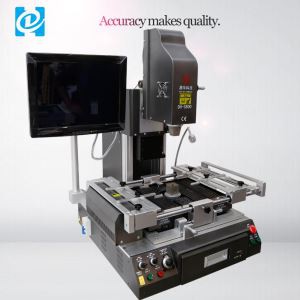

Avtomatski optični BGA reballing stroj

Avtomatski optični bga reball stroj

Izdelek uvedbe avtomatskega optičnega bga reball stroja

Postaja za predelavo BGA je avtomatska z zaslonom HD monitorja (15 palcev), uvoženo optično lečo CCD za poravnavo,

in natančen industrijski računalnik za nadzor temperature in časa.

Parameter izdelka avtomatskega optičnega bga reball stroja

Lastnosti izdelka in uporaba avtomatskega optičnega bga reball stroja

Vgrajen industrijski osebni računalnik, nastavitev digitalnega sistema, tri neodvisne ogrevalne cone, sistem kamer Panasonic CCD,

Pogovorni vmesnik z zaslonom na dotik visoke ločljivosti, krmiljenje PLC, večnamensko integrirano krmiljenje, oblikovanje človeške strukture,

Zložljiva optična leča, izbirna številka, shranjevanje in izbira temperaturnega profila.

2. Dva načina delovanja v sistemu: samodejno/ročno. Samodejni način: samodejno spajkanje/odspajkanje bga z gumbom. Ročni način:

Ročna gor/dol zgornja glava za spajkanje/odspajkanje bga z igralnimi palicami. Oba načina združujeta z optično poravnavo in

lasersko pozicioniranje za dokončanje postopka. Medtem lahko vgrajeni vakuum priročno pobere bga čip.

3. Več funkcij: "hitro pozicioniranjeg", "zadrževalna temperatura", "senzor tlaka", "takojšnja analiza temperature", "glasovno opozorilo"

pred zaključkom segrevanja", "Vizualna optična poravnava HD", "Visoko natančen nadzor temperature, visoka stopnja popravil, visoka stabilnost" itd.

4. Visoko natančen termoelement tipa k z zaprto zanko in PID avtomatski temperaturni kompenzacijski sistem s PLC in

temperaturni modul in inteligentna krmilna enota za omogočanje natančnega temperaturnega odstopanja za ±2 stopinji. Medtem zunanja temperatura

merilni priključek omogoča dikcijo temperature in natančno analizo temperaturne krivulje v realnem času.

5. Lasersko pozicioniranje: pomoč pri hitrem postavljanju PCB na sredinsko točko in s "5-točkovnim položajem podpore", bolj priročno in natančno.

6. Premično univerzalno pritrjevanje preprečuje poškodbe tiskanih vezij na obrobni komponenti, primerno za vse vrste popravil tiskanih vezij.

7. Visoko zmogljiva LED lučka za zagotavljanje svetlosti za delo in z različnimi velikostmi magnetnih šob, materialom iz titanove zlitine, enostavno

zamenjajte in namestite, nikoli deformacije in rjavenja.

8. Temperaturo segmentov 6-8 lahko nastavite za zgornje in spodnje gretje (do 16 segmentov). 50,000 skupin temperaturnih krivulj

se lahko shrani, kar lahko kadar koli oštevilči, spremeni in uporabi v skladu z različnimi BGA. Analiza krivulje, nastavitev in prilagajanje

so na voljo tudi na zaslonu na dotik.

9. Z glasovnim opozorilom 5-10 sekund pred koncem ogrevanja: opomnite operaterja, naj pravočasno prevzame bga čip. Po segrevanju bo ventilator za hlajenje

deluje samodejno, ko se temperatura ohladi na sobno temperaturo (<45℃ ), cooling system will stop automatic to prevent the heater

od staranja.

10.CE odobritev certifikata. Dvojna zaščita: zaščita pred pregrevanjem in funkcija zaustavitve v sili.

Podrobnosti o izdelkuavtomatski optični bga reball stroj

Optična CCD leča postaje za predelavo BGA

Vakuumsko pero z vgrajeno zgornjo šobo

2 v 1 dizajn za zamenjan čip oz

pobrano priročno in natančno, tudi senzorska komponenta nameščena v vakuumsko pero,

ko teče navzdol na dotik PCB ali katerega koli bloka, bi se takoj ustavil, tako da je PCB mogoče zaščititi.

Neodvisni grelci

Zgornji grelnik vročega zraka, spodnji oddajnik vročega zraka in infrardeče območje predgretja, ko je popravljeno majhno ic, ujemajoče se majhne šobe,

in IR predgretje je mogoče izklopiti.

3 mikrometri za nastavitev PCB in čipov

Zgornji mikrometer za nastavitev kota odrezka, največ 60 stopinj se lahko vrti, spodnji 2 mikrometra,ena je za

PCB premaknjen v levo ali desno, ena je za tiskano vezje, premaknjeno v levo ali desno, fina nastavitev je 15 mm.

Univerzalne napeljave za PCB fiksno

1."V" utor za PCB z navadnim robom

2"tanka konica" za luknje v PCB z nepravilnim robom

3. Krokodil sponka za katero koli tiskano vezje katere koli oblike

Industrijski računalnik za krmiljenje temperature in časa postaje za predelavo BGA

To je zaslon na dotik industrijskega računalnika, na katerem lahko nastavimo temperaturo in čas. PID lovi temperaturo v realnem času

in umerjanje, in v prvih 5 letih skoraj ni bledenja toplote, oba lahko dosežeta visoko uspešnost predelave.

Izdelek kvalifikacije avtomatskega optičnega bga reball stroja

Stroji so bili prodani v Evropo, Ameriko, jugovzhodno Azijo in Azijo itd.

Sodelovanje na kantonskem sejmu 2-krat na leto, 1-krat v tujini za 1 leto, kot so Dubaj, Bangalore in Berlin itd.

Storitev dostave in pošiljanjaodavtomatski optični bga reball stroj

Pred dostavo: stroj bo vibriral za testiranje najmanj 24 ur, po tem naj deluje neprekinjeno 12 ur,

nato zapakiran v škatlo iz vezanega lesa, tako da, če morate nujno dobiti stroj, oddajte naročilo 2 delovna dneva pred dostavo.

Po dostavi: zagotavljanje številke za sledenje in sporočanje podrobnosti o pošiljanju v realnem času, ko so stroji prejeti,

inženir za naknadno prodajo bo vodil, kako namestiti in uporabljati itd.

Pogosta vprašanja o avtomatskem optičnem bga reball stroju

1. V: Lahko popravi macbook, mobilni telefon in igralno konzolo itd.

O: Seveda ne more samo popraviti njih, ampak tudi druge, kot so top set box, TV in klimatska naprava itd.

2. V: Ali je avtomatska predelovalna postaja BGA?

O: Da, je, ne glede na to, kdaj spajkate ali odlepate, lahko

deluje samodejno.

3. V: Ali je to popolna postaja za predelavo IR BGA?

O: Ne, ima 2* grelnika vročega zraka in 1 IR območje predgretja.

4. V: Kako lahko delujem?

O: Ko prejmete stroj, ga vzemite iz škatle in ga priključite (napajanje),

Izberite temperaturni profil ali nastavite temperaturni profil, nato pa delajte.

Zadnje novice o avtomatskem optičnem bga reball stroju

POSTOPEK

Za določitev ustreznega postopka odstranjevanja premaza je treba najprej identificirati premaz. Med originalno izdelavo

specifična prevleka je običajno znana. Posledično je mogoče metode odstranjevanja premaza običajno določiti in temeljiti na

uporabljeni znani premazi.

Kadar identifikacija prevleke ni na voljo, bo preprosto opazovanje in testiranje pomagalo prepoznati značilnosti prevleke

tako da je mogoče določiti ustrezen postopek odstranitve.

OPOMBA

Generična ali komercialna identifikacija premaznega materiala ni potrebna za odstranitev premaza.

1. Trdota

Penetracijski test na nekritičnem območju za določitev relativne trdote. Čim trša je prevleka, bolj je primerna za čisti abraziv

tehnike. Mehkejši in bolj gumijasti so premazi, bolj primerni za postopke odstranjevanja ščetk.

POZOR

Postopki abrazije lahko povzročijo elektrostatične naboje

2. Preglednost

Očitno so prozorni premazi običajno bolj primerni za odstranjevanje kot neprozorni. Metode odstranjevanja, uporabljene z neprozornim

premazi morajo biti veliko bolj obvladljivi in ​​manj občutljivi na poškodbe pokritih komponent in površin tiskanih plošč ter

so običajno počasnejši.

3. Topnost

Preizkusite lastnosti topnosti premaza v nekritičnem območju s trikloroetanom, ksilenom ali drugimi topili z nizko toksičnostjo

in blago aktivnost.

POZOR

Sklopov tiskanih plošč ne potapljajte v močna topila.

4. Toplotna odstranitev

Uporabite napravo za termično ločevanje z nadzorovanim segrevanjem in brez rezalnega roba, da ugotovite, ali je premaz mogoče termično obdelati

odstranili. Začnite z nizko temperaturo, pribl. 100 stopinj C (210 stopinj F) in zvišujte temperaturo, dokler ne odstranite premaza.

Če obloga teče ali se dlesni dvignejo, vam je prevroče ali pa obloga ni

primeren za termično odstranjevanje.

POZOR

Ne prekoračite najvišje temperature shranjevanja komponente ali druge omejitve.

5. Odstranljivost

Prevleko previdno zarežite z ostrim rezilom na nekritičnem območju in poskusite odlepiti s površine, da ugotovite

če je ta metoda izvedljiva. Zaradi oprijema, ki se zahteva od premaznih materialov,

Odstranljive tehnike brez kemičnih pripomočkov so običajno zelo omejene.

6. Debelina

Vizualno ugotovite, ali je premaz debel ali tanek. Tanke prevleke kažejo ostre obrise komponent in brez zaokrožitev

medtem ko debele prevleke zmanjšajo ostre obrise sestavnih delov in pokažejo izdatne zaobljene elemente na točkah sestavnega dela ali svinca

križišče s tiskano ploščo. Debeli premazi običajno zahtevajo dvostopenjske metode odstranjevanja, da se prepreči površina

poškodbe plošče. Najprej zmanjšajte debelo plast na tanko in nato uporabite metode čiste abrazije

površino plošče.
