Spajkalni stroj BGA
Nadgrajen iz DH-5860, z zgornjo nastavljivo funkcijo vročega zraka, vendar jeklena mreža za zaščito območja pregrevanja IR, varnejša in višja učinkovitost za različne čipe/matične plošče, kot so zgoščena plošča ASIC, Macbook, računalnik in igra konzola, itd. popravljanje.
Opis

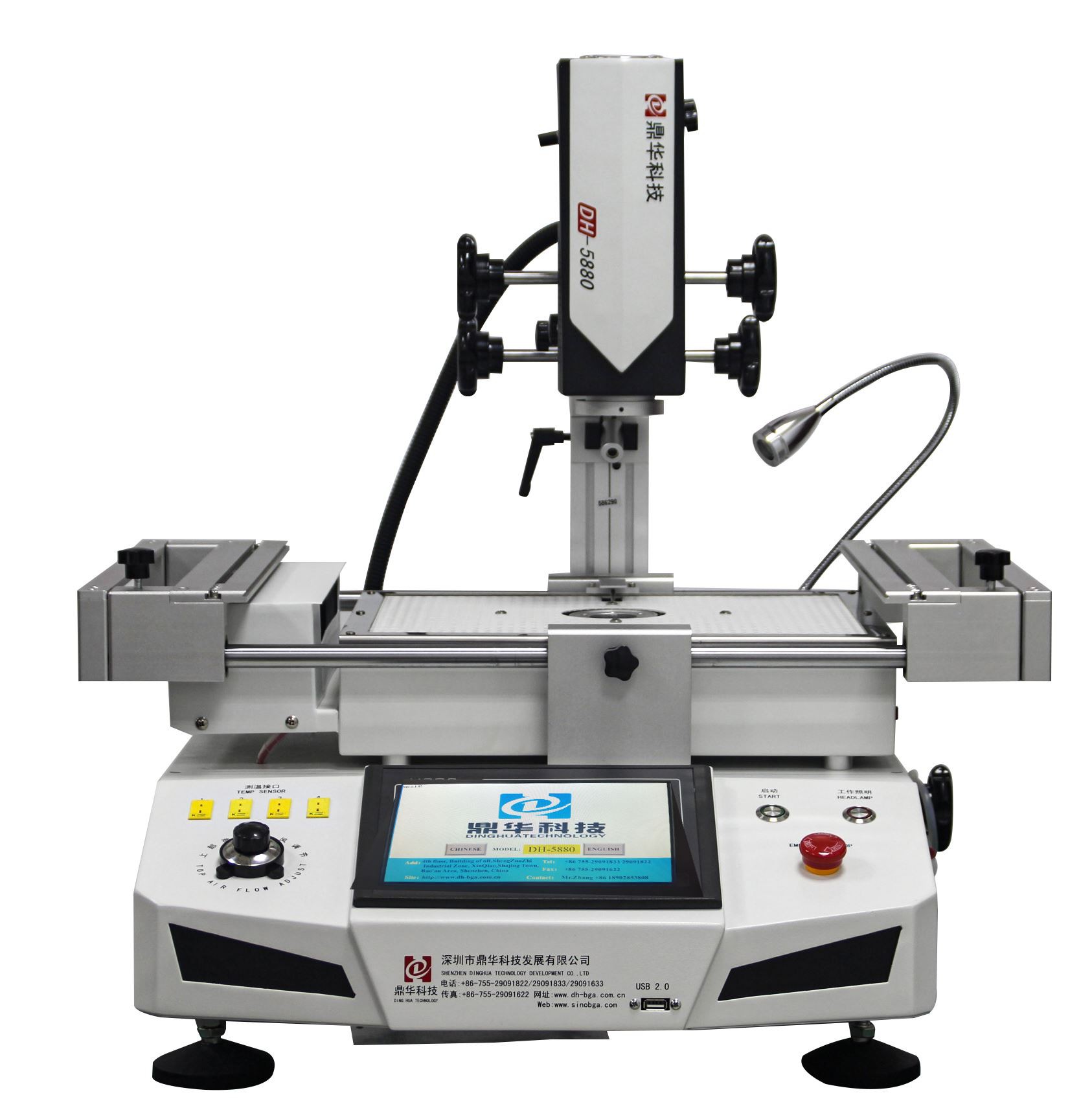

DH-5880 BGA spajkalni stroj s PID za temperaturno kompenzacijo
Novo oblikovan stroj za predelavo BGA z jekleno mrežo za zaščito območja IR predgretja, ki lahko popravi skoraj ostružke, kot so,
BGA, QFN, LGA, DMA, POP itd. računalnika, macbooka, prenosnika, namizja, plošče hasb, igralne konzole in drugih matičnih plošč in tako naprej.
Ⅰ. Parameter spajkalnega stroja BGAza popravilo zgoščene plošče
| Napajanje | 110~240V plus /- 10 odstotkov 50/60Hz |
| Nazivna moč | 5400W BGA spajkalni stroj |
| Zgornji toplozračni grelec | 1200W BGA spajkalni stroj |
| Spodnji toplozračni grelec | 1200W BGA spajkalni stroj |
| Nižje območje IR predgretja | 3000W (z velikim območjem IR predgretja, primernim za večje velikosti PCBa) |
| Pozicioniranje PCB | V-utor, premična X/Y os z univerzalnimi pritrdili |
| Pozicioniranje čipov | Laser, ki kaže na sredinopopravilo zgoščene plošče antminerja |
| Zaslon na dotik | 7 palcev, ustvarjanje temperaturnih krivulj v realnem času |
Shranjevanje temperaturnih profilov | Do 50,000.00 skupinstoritev popravila zgoščenih plošč |
Nadzor temperature | PID, K-tip, zaprta zanka |
Natančnost temperature | ±2 stopinji |
Velikost PCB | Max 500×400 mm Min 20×20mm |
| Velikost čipa | 2*2~90*90 mmpopravilo tablice antminer l3 |
| Najmanjši razmik odrezkov | 0.15 mmpopravilo tablice |
| Termočlen | 4 kosi (neobvezno|)asic hash board popravilo |
| DimenzijaBGA spajkalni stroj | D500*Š600*V700 mm |
| Neto težastroja za predelavo BGA | 41 kg |
Ⅱ. Zgradba stroja za predelavo BGA uporablja se za zamenjavo razpršilne plošče antminer s9
Navodila za delovanje naprave BGApopravilo razpršilne plošče s9
zgornja glava: zgornji grelnik vročega zraka v notranjosti, ki ga je mogoče premikati navzgor, navzdol, nazaj, spredaj, navzdol in desno, da zagotovite udobnejši postopek predelaveza popravilo razpršilne plošče antminer s9
Nosilni krog: nastavljiva višina
Zgornja šoba:različne šobe z magnetizmom, ki jih je mogoče vrteti za 360 stopinjza popravilo razpršilne plošče antminer l3 plus
LED lučka:10 W delovna luč z gibljivim steblom luči, ki ga je mogoče upogniti v različne položajeza popravilo tablice
Prečni ventilator:hlajenje tiskanega vezja in čipov po zaključku dela ali ob pritisku gumba v silifali stroj BGA
Spodnji nastavek:različne šobe z magnetizmom, ki jih je mogoče vrteti za 360stopnjazamobilni ic reball stroj
Tvrata za hermočlene: 4-delno testiranje zunanje temperature, ki lahko pomaga tehniku opazovati več dejanskih temperatur na matični plošči ali čipukonzole gamle, macbooka, računalnika in asic hash boarda
Stikalo za vklop:oskrba z električno energijo celotnega stroja, ki zagotavlja varnejšo rešitev v primeru uhajanja električne energije ali kratkega stika, bo takoj prekinjenaza avtomatsko predelovalno postajo bga
Gumb:Zgornja nastavitev vročega zraka z 10 stopnjami, ki se uporabljajo za različne sekanceavtomobila, računalnika in mobilnega telefona itd.
Zaslon na dotik:7 palcev, občutljiv vmesnik za prednastavitev temperature, časa in drugih parametrov
Izklop/Vklop:pritisnistroja za reballiranje procesorja
Laserska točka:ki kaže na sredino čipa
Nujni primeri:V nujnem primeru takoj pritisnite gumbza avtomatski reball stroj
Ⅲ.Uvod v ilustracijoavtomatskega bga reball stroja
Laserska točkaza mobilni telefon ic reballing stroj
Termočlen (4 kosi priključkov)za prenosni računalnik bga
Zmogljiv ventilator s prečnim tokomcene stroja za reballiranje ic
Ustavitev v silistroja za postavitev bga
Vakuumsko pero za sesanje ostružkovlaserskega bga reball stroja
10W LED delovna LEDbga reflow stroja

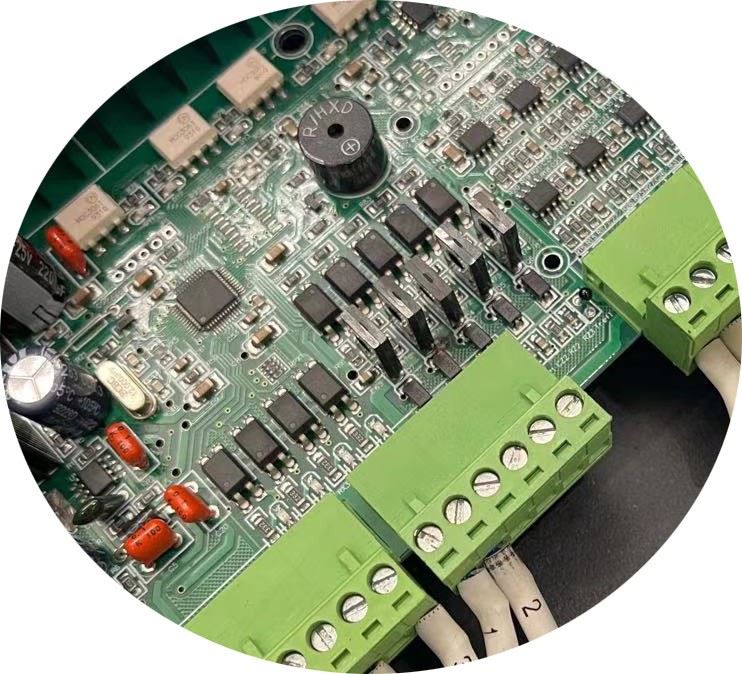

matična plošča deluje previdno in enakomerno stroja BGA za prenosni računalnik
Ⅳ. Delovni videobga spajkalni stroj
stroj za predelavo, stroj za ic reballing
Ⅴ. Pošiljanje in pakiranjestroja za predelovalno postajo
Izberete lahko več načinov, kot so Fedex, TNT, DHL, SF; pomorski promet, zračni promet in kopenski promet (železnica).
In železniška pot je na voljo za te države v Aziji in Evropi.za ceno naprave za reballiranje
Lesena škatla ali karton, ki ju ni treba ponovno zaplinjevati v nobeni državi ali regiji, pritrjene so lesene palice ali napolnjene s peno
znotraj, kar zagotavlja, da je škatle mogoče poslati na kateri koli način, kot je opisano zgoraj.avtomatski reball stroj
Ⅵ. Poprodajne storitvespajkalnega stroja s kroglico
Običajno 1–3 leta za grelnike ali IR keramiko, 1 leto za celoten stroj za predelavo BGA in brezplačne storitve za celotno življenjsko dobo.
Po garancijskem obdobju bomo še naprej zagotavljali dele z nizkimi stroški.
Načini za storitve so na spletu, kot so Wechat, WhatsApp, Facebook in Tiktok itd. Seveda, če je potrebno, lahko dodelimo
inženir k vam na kraju samem za vodenje.bga stroja za matično ploščo
Ⅶ.Ustrezno znanje o čipih in tiskanih vezjih
Nastajajoče tehnologije so povzročile, da so dimenzije paketov in sklopov tiskanih vezij manjši, lažji in tanjši. Elektronska industrija je šla daleč v smeri miniaturizacije komponent. Paketi območnih nizov so področje, kjer je prišlo do miniaturizacije z vznemirljivo hitrostjo. Paketi Ball-Grid-Array (BGA) so se preoblikovali v manjše pakete čipov (CSP) in nadalje v CSP na ravni rezin (WLCSP).avtomatski bga reballing stroj jih lahko popravi
Za nadaljnje zmanjšanje površine na ploščah tiskanih vezij in povečanje integritete signala je bilo razvito zlaganje CSP-jev, ki se trenutno uporabljajo v izdelkih znotraj Huaweija. To tehnologijo pogosto imenujemo paket na paket (POP).stroj za reball žetonov
Z zahtevami po nadaljnji miniaturizaciji so gole matrice, kot sta Chip-On-Board (COB) in Flip Chip (FC), ki se združujejo s tradicionalno površinsko montažno tehnologijo (SMT), postale veliko povpraševanje. Z odstranitvijo embalaže, ki je v kalupu, je mogoče površino komponent dodatno zmanjšati.stroj za postavitev bga
Druge regije miniaturizacije so v komponentah pasivnega čipa, kot sta 01005 in 00800 4. 01005 je komponenta z dimenzijo 0,016" x 0,008" (0,4 mm x 0,2 mm v metriki), 008004 pa je komponenta 0,008" x 0,004" (0,25 mm x 0,125 mm v metriki). nekatera čezmejna podjetja so okoli leta 2008 začela raziskovati in razvijati komponente 01005, razvoj pa je nato omogočil podporo našim ključnim strankam pri proizvodnji izdelkov s komponentami 01005 v množični proizvodnji. Da bi sledili trendu miniaturizacije, trenutno poteka razvoj komponent naslednje generacije 008004, ki bodo zadovoljile zahteve strank v bližnji prihodnosti.bga ic reballing stroj
Poleg zmožnosti miniaturizacije paketov so številna podjetja razvila tudi postopek za kompleksna vezja z visoko gostoto z vdolbino za zmanjšanje skupne debeline končnega izdelka. Votline lahko zmanjšajo efektivne višine za CSP, POP in COB.
Na splošno so bili pomembni akterji zelo proaktivni pri razvoju naprednih tehnik za soočanje z izzivi miniaturizacije, saj so se dimenzije paketov znatno zmanjšale. Trenutno ima huawei več obratov za proizvodnjo izdelkov s čipi 01005, CSP, POP in COB.
