3 ogrevalne cone, zaslon na dotik Bga Reball postaja

3 ogrevalne cone, postaja za reballiranje BGA z zaslonom na dotik

Namen postaje za predelavo BGA je odspajkanje, montaža in spajkanje čipov BGA na napravah, kot so prenosni računalniki, Xbox 360, matične plošče računalnikov, PS3 in druge.

DH-5830 je zelo priljubljen stroj po vsem svetu, znan po elegantnem videzu, dostopni ceni in preprostem uporabniškem vmesniku. Posebej priljubljen je pri osebnih servisih, regionalnih distributerjih in amaterjih.

Postaje za predelavo BGA so običajno na voljo v dveh modelih:

1. Osnovni model (priročnik)

Ta model je sestavljen iz toplozračnih in infrardečih grelnikov z 2 ali 3 grelnimi conami. Vsebuje zgornji in spodnji grelnik vročega zraka (nekateri modeli morda nimajo spodnjega grelnika vročega zraka) in tretji infrardeči grelec.

2. Vrhunski model (samodejno)

Ta model vključuje sistem za optično poravnavo (optična kamera CCD in zaslon monitorja), ki omogoča jasno opazovanje vseh točk čipa BGA. Sistem zagotavlja natančno poravnavo BGA čipa z matično ploščo na zaslonu monitorja, kar olajša natančno spajkanje.



Parameter izdelka 3 ogrevalnih con z zaslonom na dotik bga reballing postaje



Skupna moč	4800W
Zgornji grelec	800W
Spodnji grelec	2. 1200W, 3. IR grelec 2800W
Moč	110~240V±10%50/60Hz
Razsvetljava	Tajvanska led delovna luč, nastavljiv poljubni kot.
Način delovanja	HD zaslon na dotik, inteligentni pogovorni vmesnik, nastavitev digitalnega sistema
Shranjevanje	50000 skupin
Gibanje zgornjega grelca	Desno/levo, naprej/nazaj, prosto vrtenje.
Pozicioniranje	Inteligentno pozicioniranje, tiskano vezje je mogoče nastaviti v smeri X, Y s "5-točkovno podporo" + nosilec tiskanega vezja z V-utorom + univerzalna vpenjala.
Stikalo za napajanje	Zračno stikalo (ki lahko zaščiti stroj in človeka)
Nadzor temperature	K senzor, zaprta zanka
Natančnost temperature	±2 stopinji
Velikost PCB	Max 390×410 mm Min 22×22 mm
BGA čip	2x2 - 80x80 mm
Najmanjši razmik odrezkov	0.15 mm
Zunanji temperaturni senzor	1 kos
Dimenzije	570*610*570 mm
Neto teža	33 KG



Podrobnosti o izdelku 3 ogrevalnih območij z zaslonom na dotik BGA reballing postaje

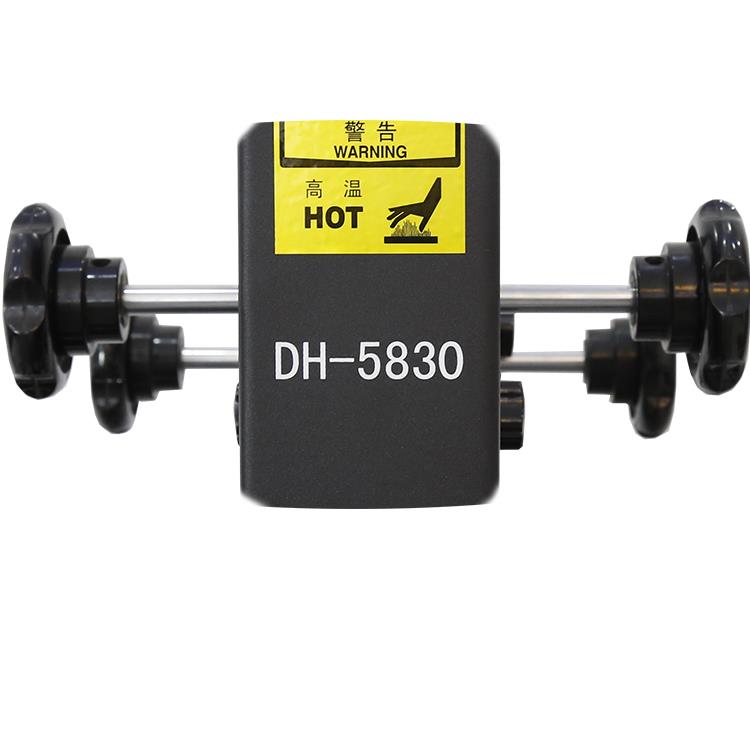

Dva para gumbov za zgornjo glavo premaknjena, uporabno in enostavno. Prednji par gumbov za zgornjo glavo premaknjen navzgor oz

navzdol pri spajkanju ali odspjkanju se zadnji par gumbov za vrh za zgornjo glavo premakne nazaj ali naprej

za pravilen položaj za spajkanje.







Besedna oblika "7", ki omogoča premikanje zgornje glave levo/desno ali fiksno.

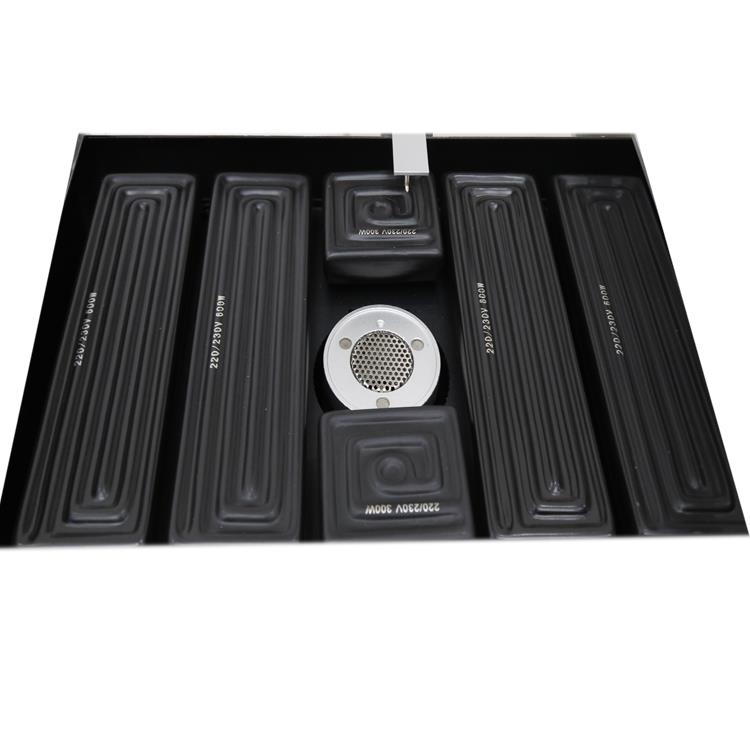

Veliko IR območje predgretja (do 370 * 420 mm), večino tiskanega vezja je mogoče predhodno segreti z njim, na primer računalnik,

top set box in iPad itd. Moč približno 2800 W, primerno za 110~240 V.

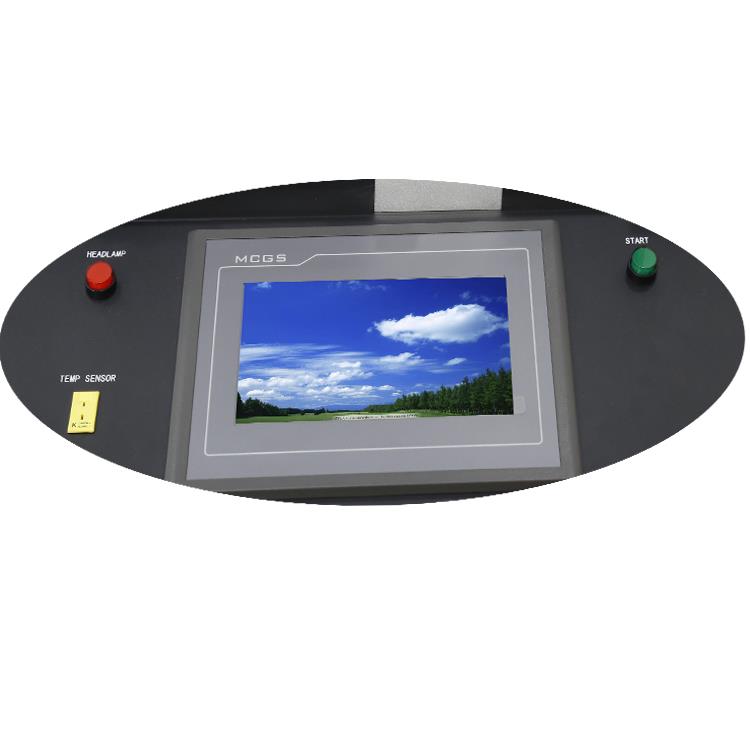

Operacijski vmesnik postaje za predelavo BGA, preprosto in preprosto upravljanje, eno stikalo za luči LED, ena vrata za termoelement in en "zagon", ko so vsi parametri nastavljeni na zaslonu na dotik, kliknite "srart", da začnete spajkanje ali odspajkanje.

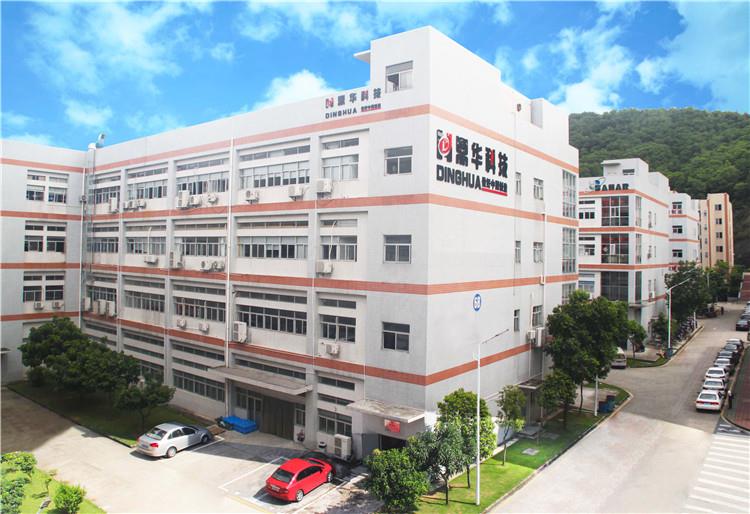

O naši tovarni





Naša tovarna za predelovalno postajo BGA, stroj za samodejno zaklepanje vijakov in proizvodnjo avtomatskih spajkalnih postaj,

zasedajo več kot 3000 kvadratnih metrov in se še naprej širijo.

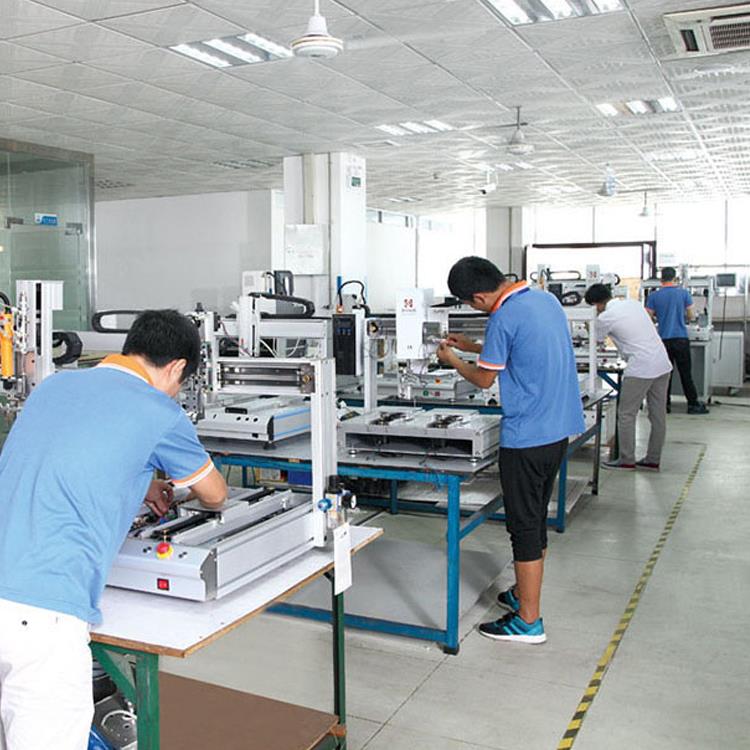

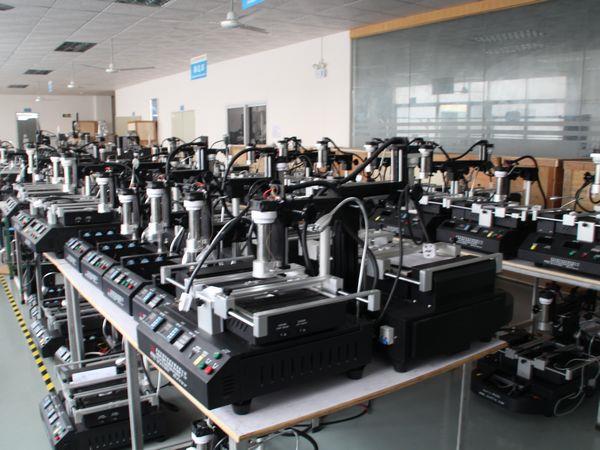

Del delavnice za predelovalno postajo BGA, proizvodnja avtomatskih zaklepov vijakov





CNC obdelovalna delavnica za proizvodnjo rezervnih delov BGA predelovalnih postaj

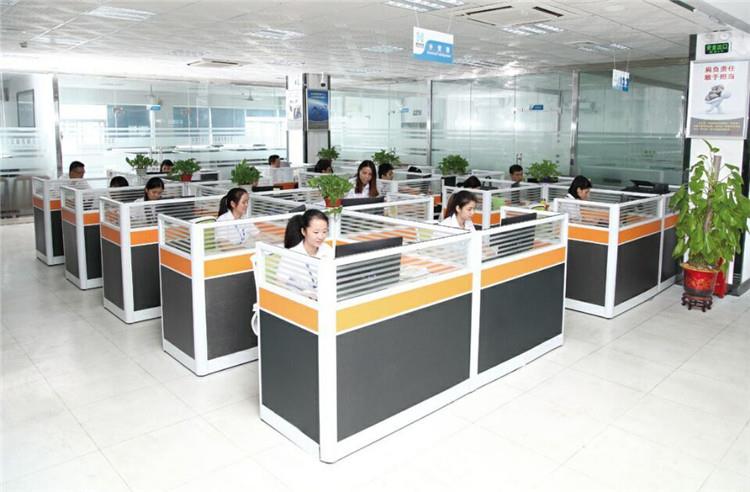

Naša pisarna



Storitev dostave in pošiljanja za 3 ogrevalne cone z zaslonom na dotik BGA Reballing Station

Podrobnosti o naročenem stroju bodo potrjene s strankami pred proizvodnjo. Nekateri dodatki bodo morda potrebni za osebno uporabo (končni uporabnik), o čemer bomo stranke obvestili pred dostavo.

Ponujamo brezplačno usposabljanje za vse stranke, ne glede na to, ali so distributerji, preprodajalci, končni uporabniki ali potrebujejo poprodajne storitve.

Pogosta vprašanja za 3 ogrevalne cone z zaslonom na dotik BGA Reballing Station

V: Koliko inženirjev je vključenih v raziskovanje in razvoj postaje za predelavo BGA?

A:Na postaji za predelavo BGA je zaposlenih 10 inženirjev. Vendar pa imamo tudi druge inženirje, ki delajo na strojih, kot sta avtomatski stroj za zaklepanje vijakov in avtomatska spajkalna postaja.

V: Kakšno je vaše garancijsko obdobje?

A:Za končne uporabnike je garancijska doba 1 leto. Za distributerje je 2 leti. Vendar imajo ti grelniki zdaj 3-letno garancijo, ne glede na to, kdo ste.

V: Katere storitve hitre dostave lahko izberem?

A:Izbirate lahko med DHL, TNT, FedEx, SF Express in večino posebnih dostavnih linij.

V: V katere države še ne prodajate?

A:Prodajamo v vse države, vključno s tistimi, ki jih morda ne poznate, kot so Fidži, Brunej in Mauritius.

Znanje in izkušnje o BGA Rework Station:

(tehnologija pakiranja BGA)

BGA (Ball Grid Array) je embalažna tehnologija krogličastega mrežnega niza zatičev, tehnologija embalaže za površinsko montažo z visoko gostoto. Zatiči so sferični in razporejeni v obliki mreže na dnu embalaže, od tod tudi ime "Ball Grid Array." Ta tehnologija se običajno uporablja za nabore čipov za krmiljenje matične plošče, material pa je običajno keramika.

S pomnilnikom, zaprtim z BGA, lahko kapaciteto pomnilnika povečate za dva do trikrat, ne da bi spremenili velikost pomnilnika. V primerjavi s paketom TSOP (Thin Small Outline Package) ima BGA manjšo velikost, boljše odvajanje toplote in vrhunsko električno zmogljivost. Tehnologija pakiranja BGA je močno povečala zmogljivost shranjevanja na kvadratni palec. Pomnilniški izdelki, ki uporabljajo tehnologijo BGA, ponujajo enako zmogljivost kot TSOP, vendar so le tretjina velikosti.

V primerjavi s tradicionalno metodo pakiranja TSOP metoda pakiranja BGA zagotavlja hitrejše in učinkovitejše odvajanje toplote.

Z napredkom tehnologije v devetdesetih letih prejšnjega stoletja so se stopnje integracije čipov povečale, kar je povzročilo več V/I zatičev in večjo porabo energije. Posledično so postale zahteve za embalažo integriranih vezij strožje. Za izpolnitev teh potreb se je v proizvodnji začela uporabljati embalaža BGA. BGA pomeni "Ball Grid Array", ki se nanaša na to vrsto tehnologije pakiranja.
