Avtomatski stroj za popravilo IC



1. Uporaba

Spajkanje, reball, odspajkanje različnih vrst čipov: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED čip.

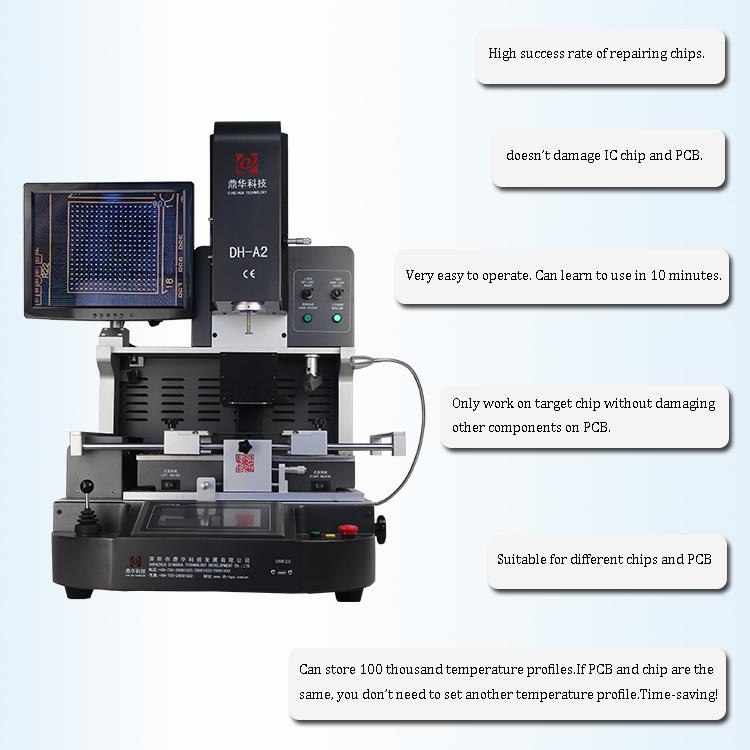

2. Lastnosti izdelka IC Repair Machine Automatic

Postaja za predelavo Dinghua DH-A2 BGA---zamenja trdo delo v težko delo. Odlična sprostitev za človeško delo.



3.Specifikacija laserskega pozicioniranja

Odlične tehnične podrobnosti omogočajo napredne funkcije in stabilnost.

moč	5300W
Zgornji grelec	Topel zrak 1200W
Spodnji grelec	Vroči zrak 1200 W. Infrardeči 2700 W
Napajanje	AC220V±10% 50/60Hz
Dimenzija	D530*Š670*V790 mm
Pozicioniranje	Podpora tiskanega vezja z V-utorom in z zunanjo univerzalno pritrditvijo

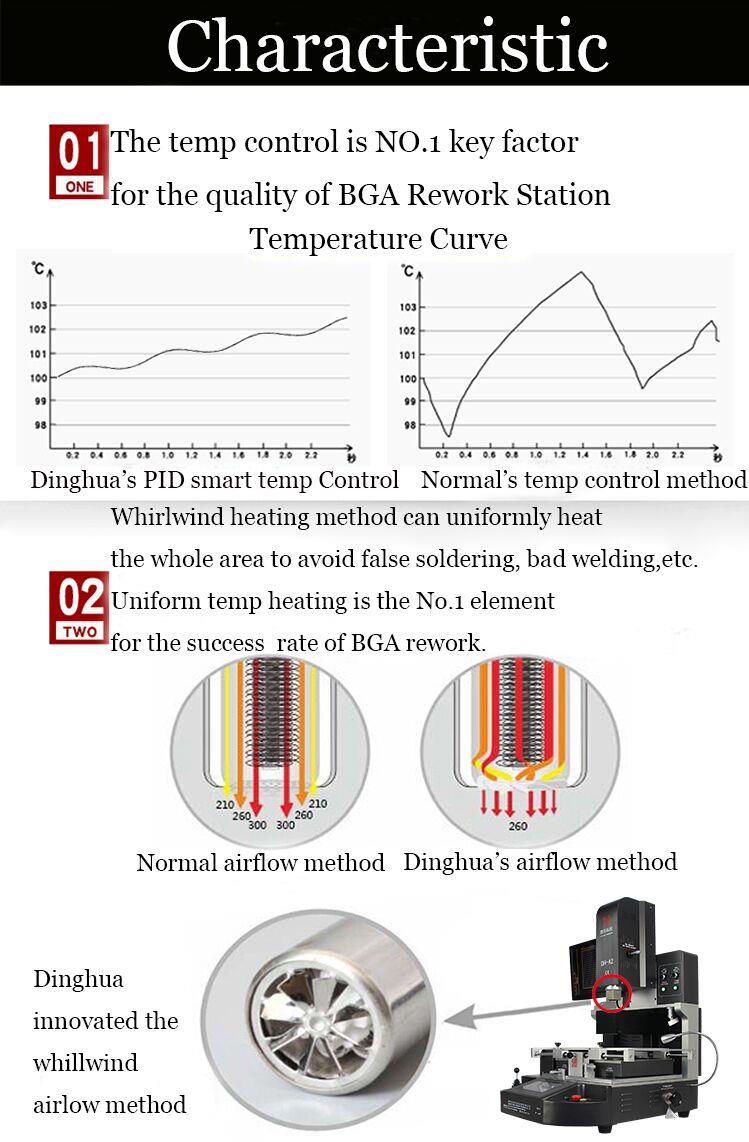

Nadzor temperature	Termočlen tipa K, krmiljenje z zaprto zanko, neodvisno ogrevanje
Natančnost temperature	±2 stopinji
Velikost PCB	Največ 450 * 490 mm, najmanj 22 * ​​22 mm
Natančna nastavitev delovne mize	±15 mm naprej/nazaj, ±15 mm desno/levo
BGAchip	80*80-1*1 mm
Najmanjši razmik odrezkov	0.15 mm
Senzor temperature	1 (neobvezno)
Neto teža	70 kg

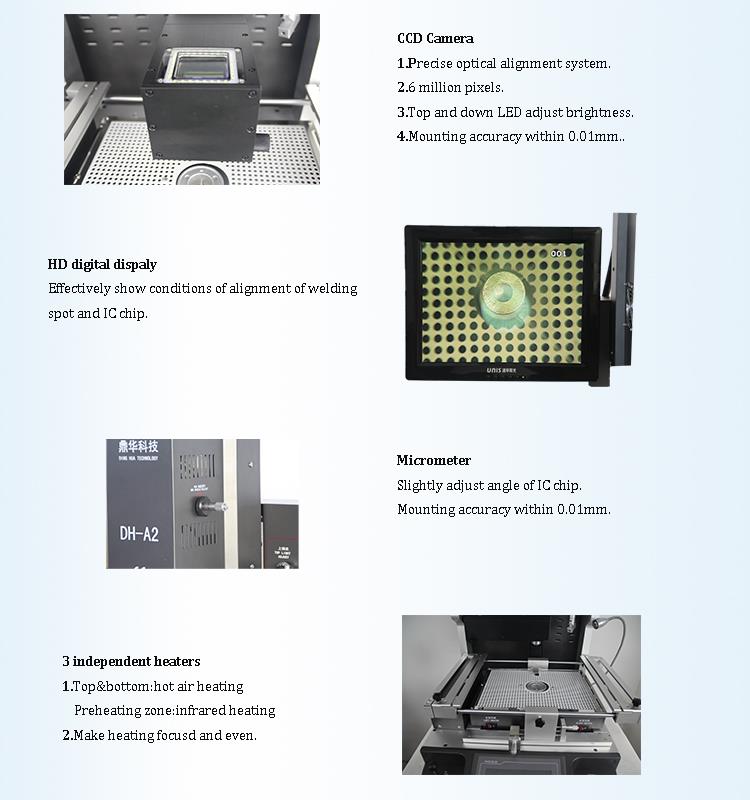

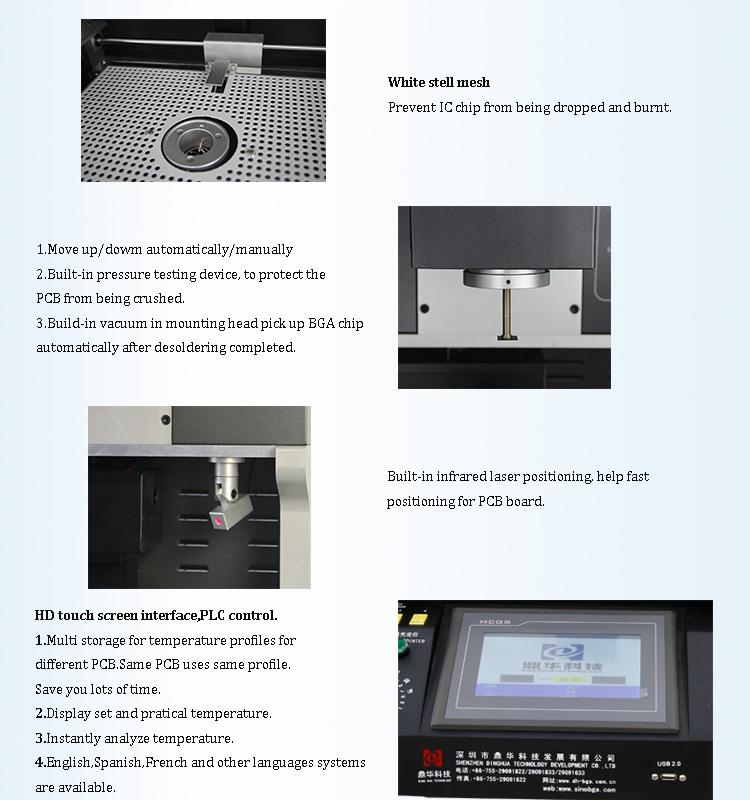

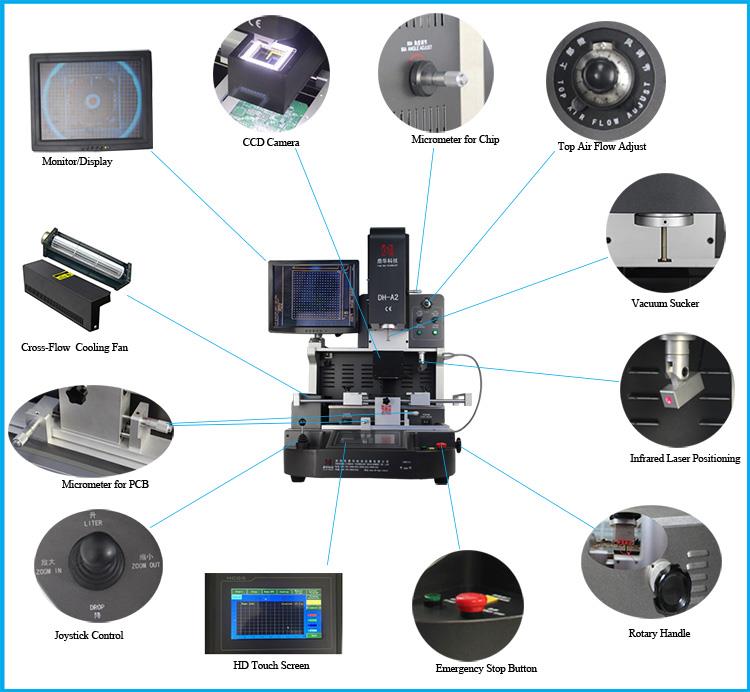

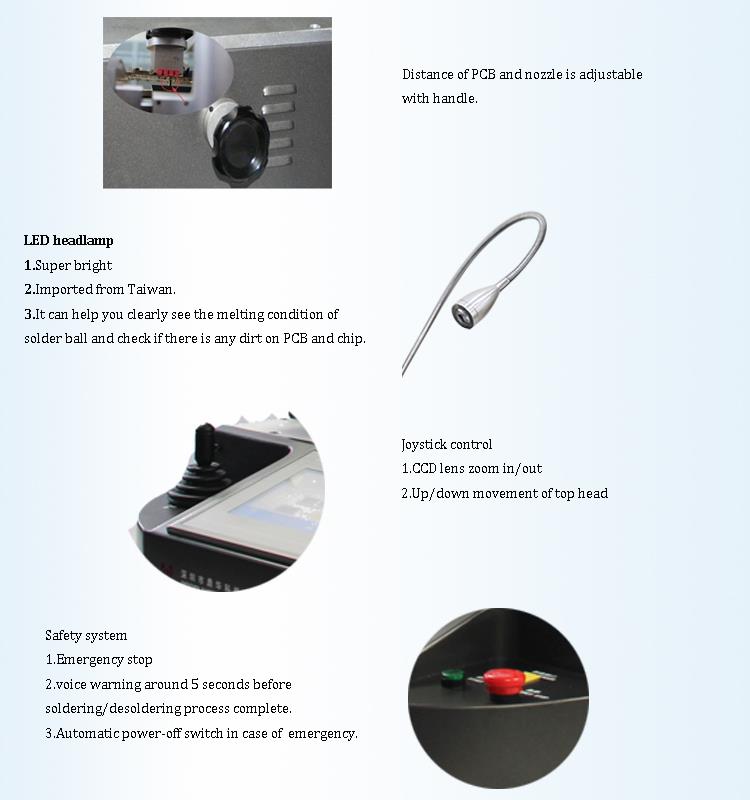

4. Podrobnosti avtomatskega stroja za popravilo IC z vročim zrakom



Visoko natančen digitalni sistem za poravnavo videa in nadzor krmilne palice, premikanje spredaj in zadaj

optično lečo je mogoče upravljati z ročnim gumbom.

Vsi vidiki opazovanja poravnave štirih vogalov in središčne točke čipa BGA,

odpraviti opustitev "opazovanja mrtvega kota".

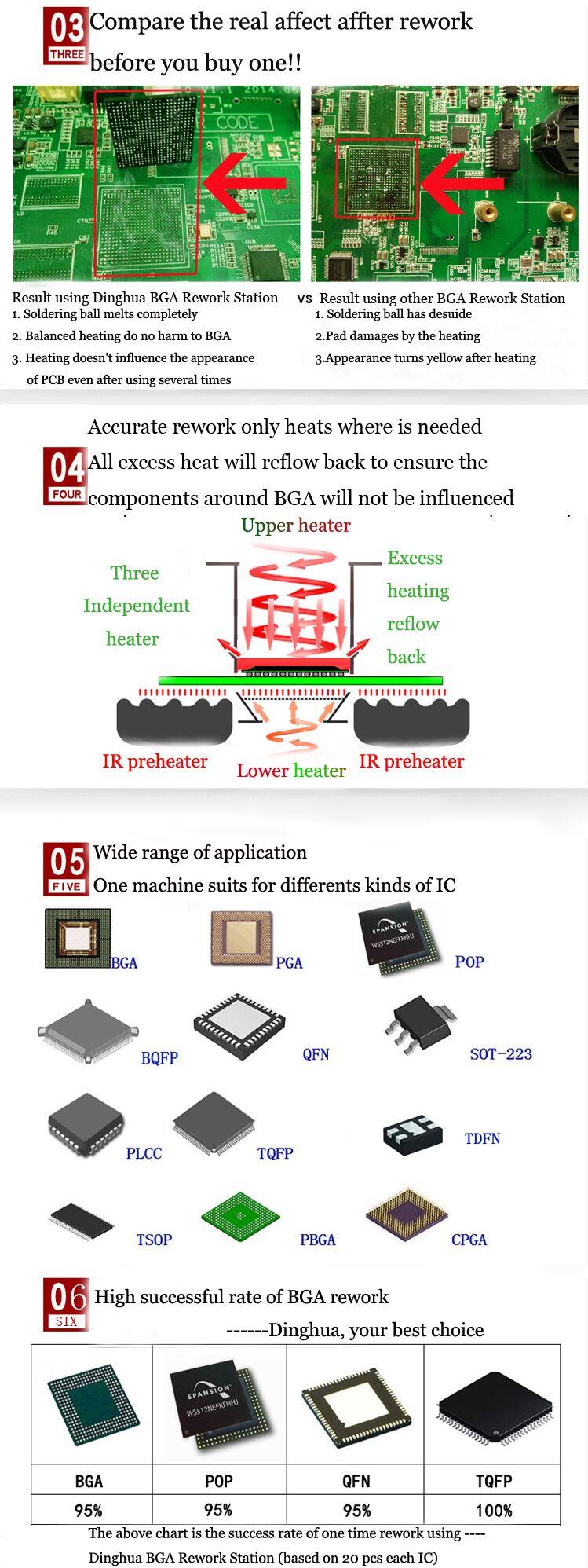

5. Zakaj izbrati naš infrardeči avtomatski stroj za popravilo IC?



6. Certifikat o optični poravnavi

Certifikati UL, E-MARK, CCC, FCC, CE ROHS. Medtem, da bi izboljšali in izpopolnili sistem kakovosti,

Inhua je opravila revizijski certifikat ISO, GMP, FCCA, C-TPAT na kraju samem.

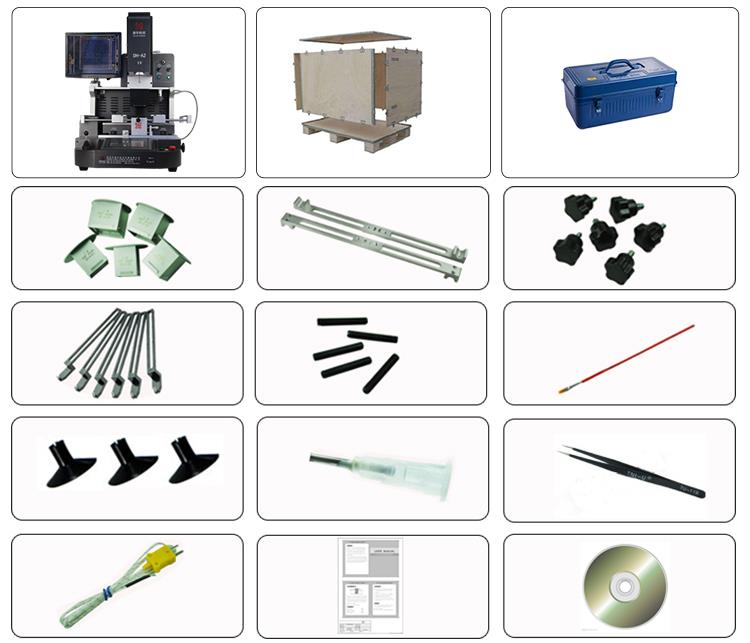

7. Pakiranje in pošiljanje kamere CCD





8.Pošiljka zaIC popravilo stroj samodejno razdelitev vid

DHL/TNT/FEDEX. Če želite drug rok pošiljanja, nam to povejte. Podprli vas bomo.



9. Sorodno znanje o avtomatskem stroju za popravilo IC



Kombinirano vezje

Integrirano vezje je naprava s posebno funkcijo, ki združuje komponente, kot so tranzistorji, upori in kondenzatorji, na silicijevem substratu.

Angleška okrajšava je IC, znana tudi kot čip.

Analogno integrirano vezje združuje komponente, kot so kondenzatorji, upori in tranzistorji, za obdelavo analognih signalov. Obstaja veliko vrst analognih integriranih vezij, kot so integrirani operacijski ojačevalniki, primerjalniki, logaritemski in eksponentni ojačevalniki, analogni množilniki, fazno zaklenjene zanke in čipi za upravljanje porabe energije. Glavna sestavna vezja analognih integriranih vezij vključujejo ojačevalnike, filtre, povratna vezja, vezja referenčnega vira, vezja preklopnega kondenzatorja in druga. Načrtovanje analognih integriranih vezij je v prvi vrsti doseženo z ročnim odpravljanjem napak v vezju in simulacijo s strani izkušenih oblikovalcev. Nasprotno pa je zasnova digitalnih integriranih vezij večinoma samodejno ustvarjena z uporabo jezikov za opis strojne opreme pod nadzorom programske opreme EDA.
