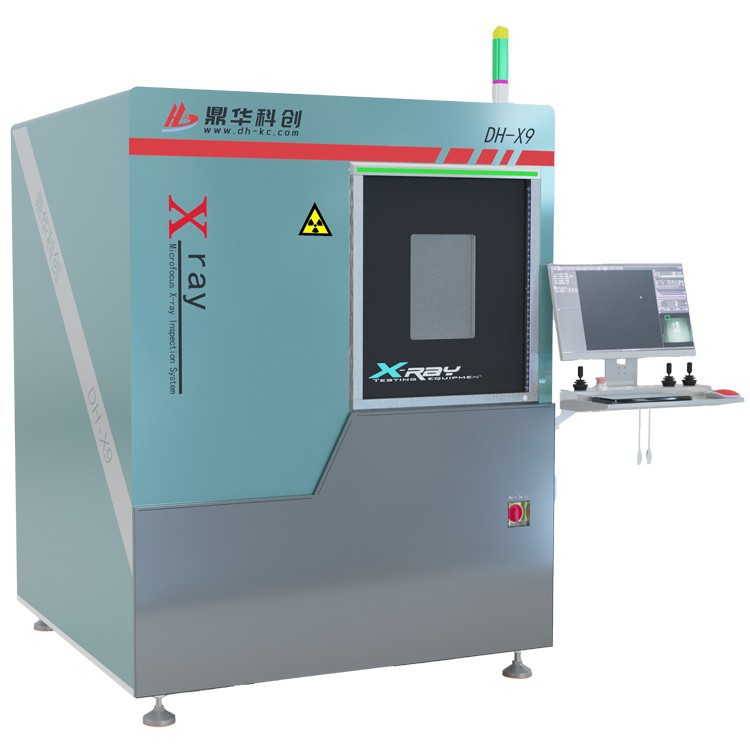

RAY RAY INSTRUCIJSKI SISTEME
Nalaganje platforme lahko zasukate 360 °, njegov detektor slike je mogoče nagibati pri 60 °, rentgenski vir, sprejet zaprti svetlobni cev, ki se uporablja za Mobileauto, polprevodniško in LED odkrivanje itd.
Opis
Xray inšpekcijski stroj vam pomaga pri boljši kakovosti
Dinghua Technology uporablja najnaprednejšo opremo in tehnologijo za zagotavljanje najvišje stopnje kakovosti in natančnosti. Naši rentgenski pregledni sistemi so primerni za široko panogo panog, vključno z avtomobilsko, elektroniko, avtomobilskim in polprevodnikom. V avtomobilskem sektorju in v industrijskem sektorju se rentgenski pregledni sistemi uporabljajo za odkrivanje napak v komponentah, kot so zračne blazine, kovinske kovine, aluminijasti deli itd. V teh panogah naši sistemi zaznajo napake v elektronskih komponentah, egsuh kot PCB, kondenzatorji in IC. Razpoke, utrinke itd. Aluminijastih delov.
Ena od prednosti rentgenskih inšpekcijskih sistemov je, da so nedestruktivni, kar pomeni, da ne poškodujemo preizkušenega izdelka. To prihrani čas, ker je mogoče pokvarjene dele hitro prepoznati in zamenjati, preden povzročijo težave.
Parametri inšpekcijskega stroja Xray
|
Status stroja |
Rentgenska cev |
|||
|
Napajanje: |
AC220V 10A |
Vrsta rentgenske cevi: |
zaprto |
|
|
Moč: |
1,9kW |
Tok: |
200ɥA |
|
|
Odpiranje vrat: |
Priročnik za metode |
Napetost: |
90KV -130 kV |
|
|
Metoda odkrivanja: |
brez povezave |
Velikost ostrenja: |
5um |
|
|
Dimenzija: |
1475 × 1465 × 1930 mm |
Geometrijska povečava: |
300 -krat |
|
|
Teža: |
Približno2100kg |
Način hlajenja: |
zračno hlajenje |
|
|
Sistem za slikanje |
||||
|
Učinkovito slikanje: |
130 × 130 mm |
Toleranca za sevanje: |
10000GY |
|
|
Matrika pikslov: |
1536 ×1536 |
Velikost: |
176 ×176 ×47 |
|
|
Velikost pik: |
85µm |
Detektor: |
Nov tft |
|
|
Prostorska ločljivost: |
5.8lp/mm |
Delovna temperatura: |
10-40 stopnja |
|
uspešni primeri
Izberite sistem, ki vam najbolje ustreza.
IC zlata žica
Zlate žice pregledane, videne je vsaka žica natančna, ne kratka ali zlomljena.

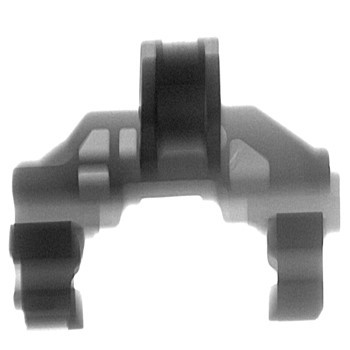

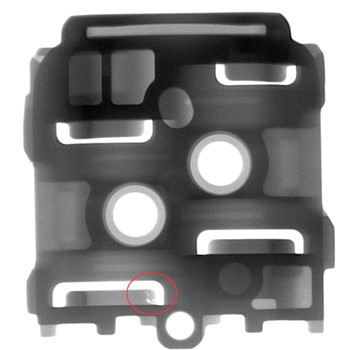

Kovinski deli
Na enem jeklenem delu izdelkov elektronike je izginil kot
Kovinski tečaji
Ta bo zložen na tisoče, ko bo sestavljen v mobilnem telefonu,
potrebno za pregled, da se prepričate, da ni razpok ali napak.
LED čip
Če želite pregledati svoje mehurčke, se prepričajte, da ustreza standardom uporabe.

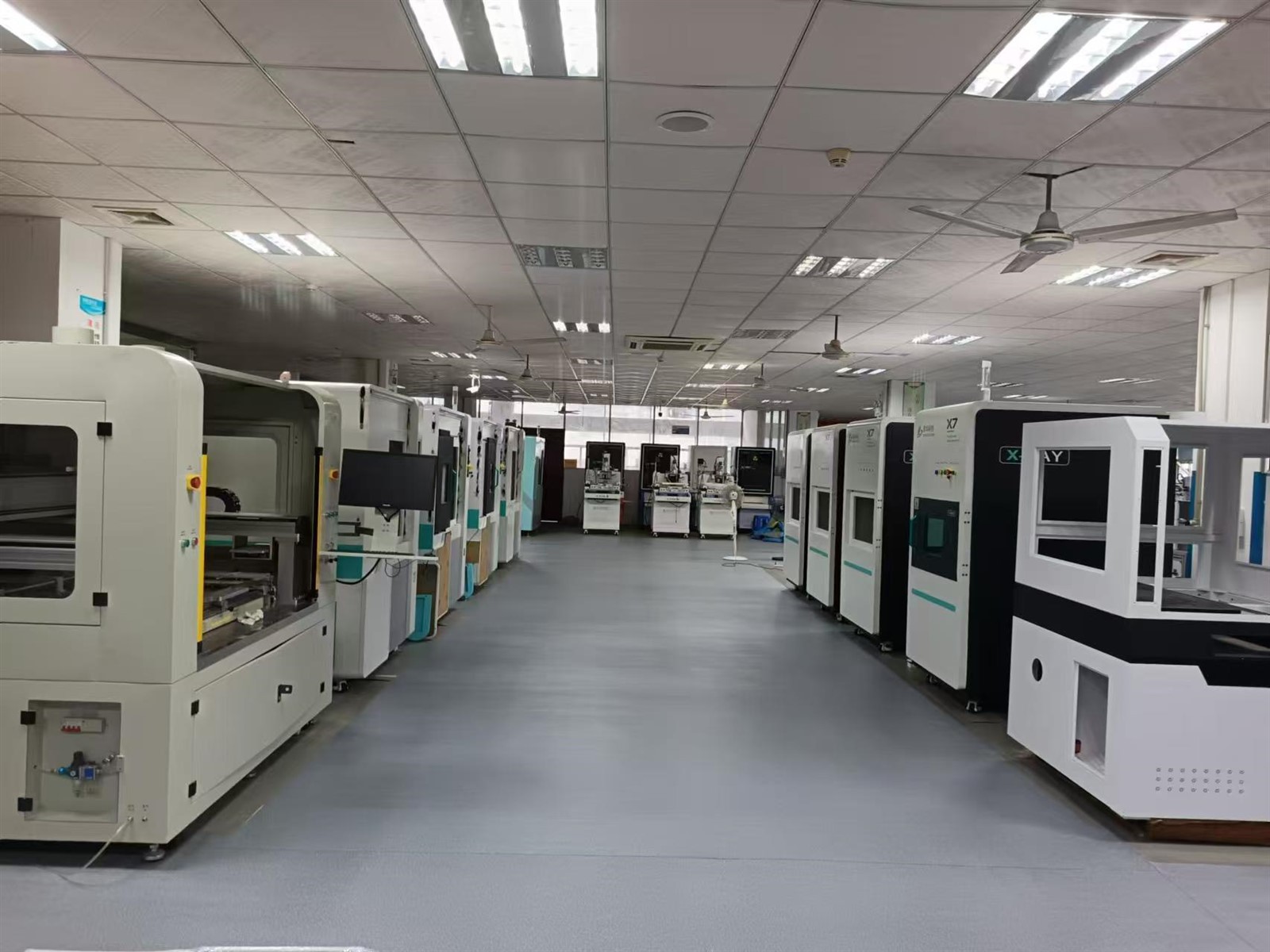

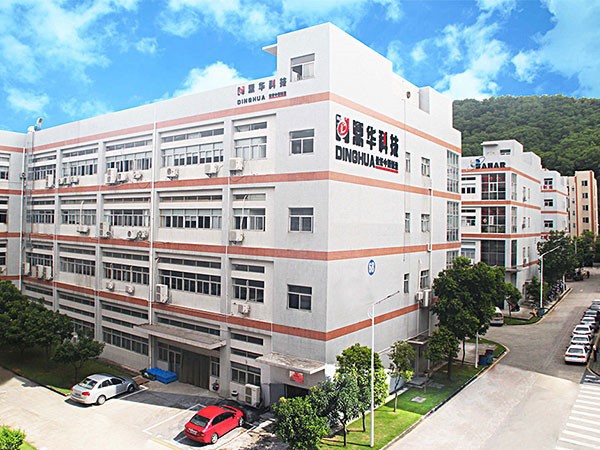

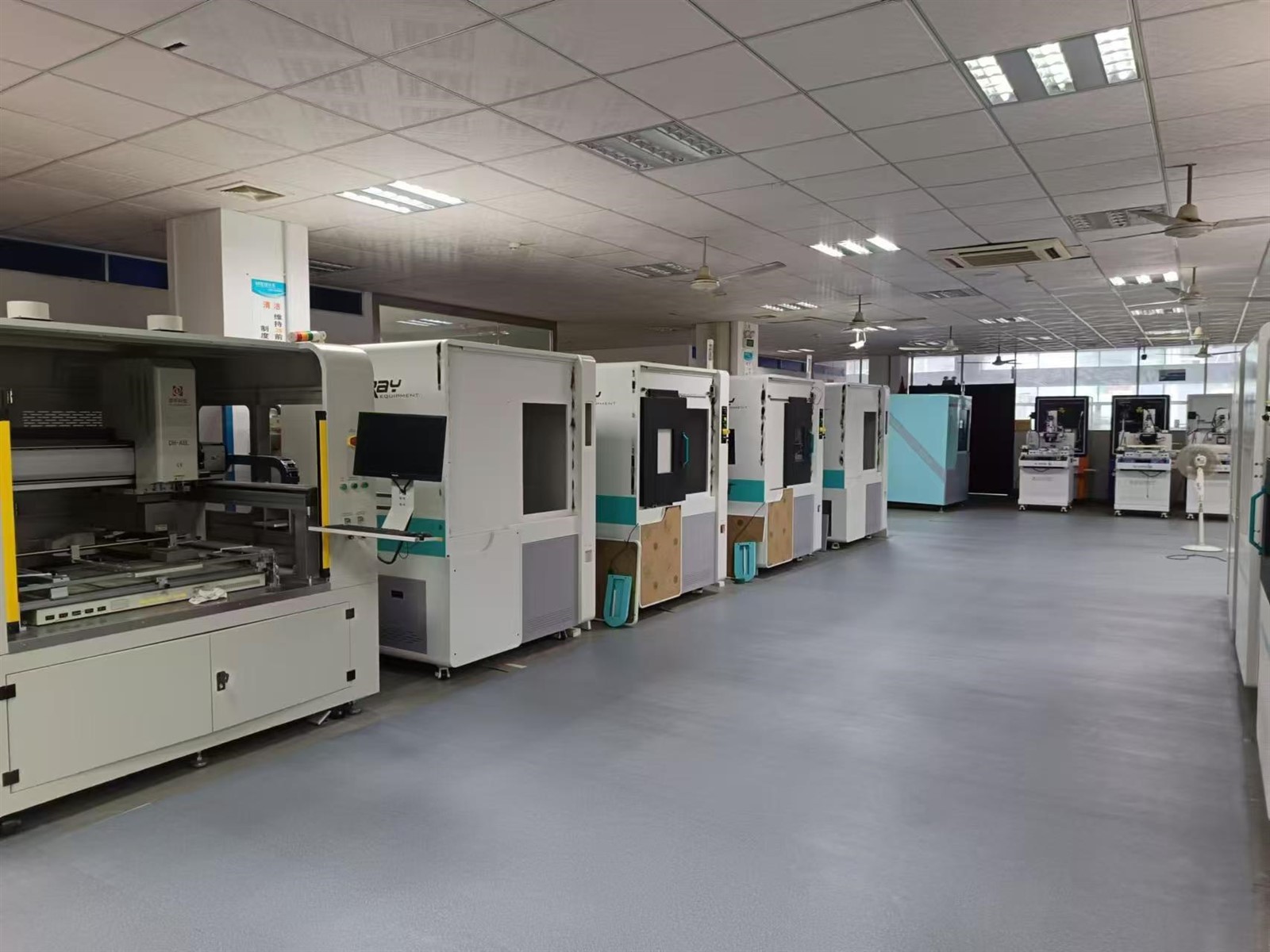

Naša tovarna in Quipment
Samo-R&D in proizvodnja na Kitajskem
Pogosto zastavljena vprašanja
Če ni vaših odgovorov, nas kontaktirajte
Kaj je rentgenski pregled in kako deluje?
+
-
Rentgenski pregled je metoda nedestruktivnega testiranja, ki uporablja elektromagnetno sevanje
Prodre v predmet in ustvari podobo njegove notranje strukture. V okviru PCB,
Rentgenski inšpekcijski stroji lahko razkrijejo nevidne skrite funkcije na vezjih, ki so vidna
golo oko. Seveda, drugi predmeti, na primer, aluminijasti deli, deli iz batta in razbijanja
lahko tudi pregledamo.
Kakšne so prednosti rentgenskega pregleda PCB?
+
-
Rentgenski inšpekcijski stroji prinašajo več prednosti za PCB. Najprej zagotavljajo način, kako vizualizirajo komponente in sledi, skrite pod površino PCB; To pomaga potrditi notranje povezave komponente in zaznati morebitne napake.
Drugič, rentgenski inšpekcijski stroji lahko hitro in natančno pregledajo PCB, s čimer prihranijo stroške, čas in vire za proizvajalce.
Končno lahko rentgenski inšpekcijski stroji zaznajo vrsto napak, vključno z razpokami, prazninami in težavami z varjenjem, lahko zmanjšajo tveganje za odpoved izdelka.
Katere vrste napak lahko zaznajo rentgenski pregled?
+
-
Rentgenski inšpekcijski stroji lahko prepoznajo vrsto napak v PCB, vključno z prazninami v spajkalnih sklepih, sestavnimi deli, razvitimi razpokami, dvignjenimi vodniki in prelomni vezji. Prav tako lahko zaznajo premajhno polnjenje, prisotnost in preverjanje komponent, težave z vezanjem žic in ponarejene komponente.
Ali lahko rentgenski pregled odkrije ponarejene dele?
+
-
Da, rentgenski pregled lahko pomaga prepoznati ponarejene dele. Z uporabo rentgenskih slik je mogoče zaznati različne komponente, električne lastnosti, sestavo materiala in dimenzije v primerjavi z resničnimi komponentami.
Kakšne so omejitve rentgenskega pregleda?
+
-
Rentgenski pregled ni brezhibna metoda in ima svoje omejitve. ne more zaznati pomanjkljivosti znotraj komponente
Z uporabo naprednejših metod, kot so 3D rentgenski žarki ali CT. Poleg tega je lahko omejena tudi ločljivost rentgenskega inšpekcijskega stroja, kar vam morda ne bo pomagalo analizirati komponent.
