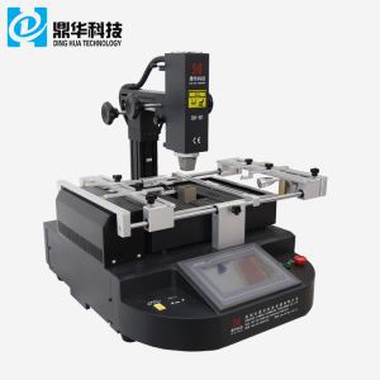

3 ogrevalne cone, zaslon na dotik Bga spajkalna postaja

3 ogrevalne cone bga spajkalna postaja z zaslonom na dotik

To je vrhunski ročni stroj, vključuje postajo za predelavo BGA, komplet spajkalnika, kamero in zaslon monitorja,

in zelo priljubljena za popravila Xbox, macbook in PS3/4 itd. v Južni Ameriki, Bližnjem vzhodu in jugovzhodni Aziji itd.

Parameter izdelka spajkalne postaje BGA z zaslonom na dotik s 3 ogrevalnimi conami

Lastnosti in uporaba izdelka3 grelne cone, zaslon na dotik BGA spajkalna postaja

· Lasersko pozicioniranje, hitro in natančno pozicioniranje BGA in PCB.

· Zunanji digitalni spajkalnik, pomaga pri priročnem čiščenju bga in matične plošče.

· Z vakuumsko cevjo priročno vzemite bga čip.

· Z vmesnikom USB 2.0 se lahko poveže z računalnikom, nadzira programska oprema.

· Za analizo in popravljanje parametrov je mogoče uporabiti nastavitve v realnem času in prikaz dejanskega temperaturnega profila.

· Zunanji temperaturni senzor omogoča spremljanje temperature in natančno analizo temperaturnega profila v realnem času.

· HD zaslon na dotik in geslo za zagon za zaščito in spreminjanje, krmiljenje PLC, samonastavitev parametrov PID,

natančen temperaturni modul.

· Uporabite tri ogrevalna območja, zgornji in spodnji grelec sta vroč zrak, spodnji grelnik pa infrardeče predgrelno območje.

· Krmiljenje zaprte zanke tipa K, natančnost temperature bo ±2 stopinji

· Visoko zmogljiv hladilni ventilator s prečnim tokom, preprečuje deformacijo tiskanega vezja.

· Sistem z zvočnimi namigi: na voljo je glasovni opomnik 5s-10s pred zaključkom ogrevanja, da se operater pripravi

· Varnostni ukrep: zaščita pred pregrevanjem in funkcija zaustavitve v sili

Uporaba:
1. Ta predelovalna postaja je primerna za matično ploščo mobilnega telefona, vezje set-top boxa, vezje usmerjevalnika, XBOX 360,

digitalni izdelki in tako naprej
2. Tri temperaturna območja neodvisnega ogrevanja, zgornje gretje 800 W, območje IR predgretja 2700 W, spodnje grelo 1200 W
3. Najvišja temperatura: 400 stopinj
4. Industrijski računalnik, nameščen v stroju za nadzor temperature, temperaturno krivuljo, samodejno varjenje čipov,

predgretje, hlajenje, visoko natančen inteligentni regulator temperature, da je nadzor temperature zelo natančen
5. Premična grelna glava, priročno delovanje
6. Hladilno vezje ventilatorja visoke moči
7.Vgrajeno vakuumsko sesalno pero za nabiranje BGA čipov
8. Infrardeča grelna plošča je lahko individualno nadzorovano ogrevanje
9. Univerzalno oblikovano držalo za tiskano vezje, območje varjenja ne potrebuje okvirja
10. Spodnji predgrelnik uporablja za predgretje plošče PCB, zagotovite, da plošča PCB ni deformirana, podpira največjo velikost

420 * 400 mm PCB

11. Primerno za vse vrste popravil BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF ...)
Svinec in brez svinca

Podrobnosti o izdelku spajkalne postaje BGA z zaslonom na dotik s 3 ogrevalnimi conami

Zaslon monitorja (zaslon), 1080P, 15 palcev, lahko opazujemo proces taljenja pri spajkanju.

Kamera, 2 milijona slikovnih pik, ki se uporablja z zaslonom monitorja za opazovanje spajkalne kroglice BGA.

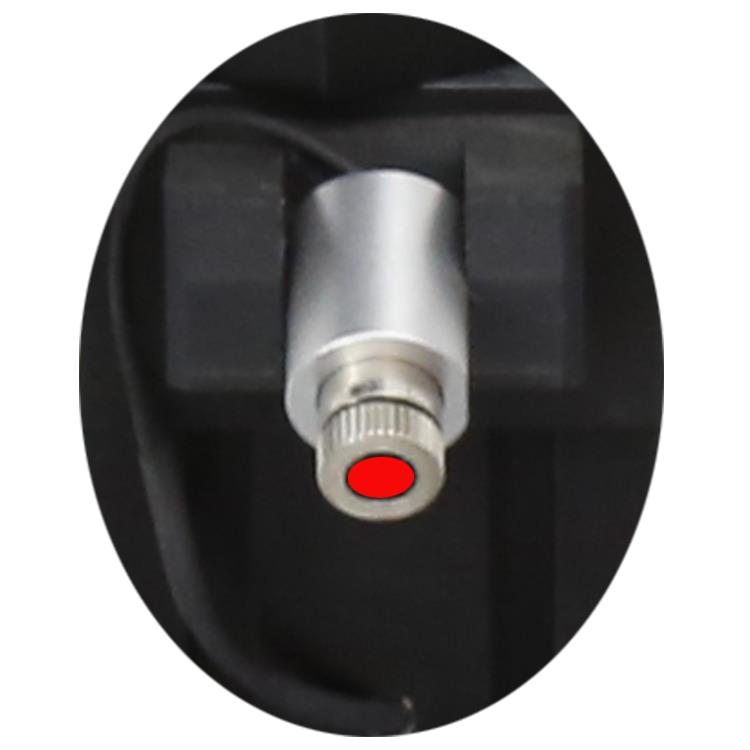

Lasersko pozicioniranje za hitro namestitev tiskanega vezja in čipa na pravo mesto.

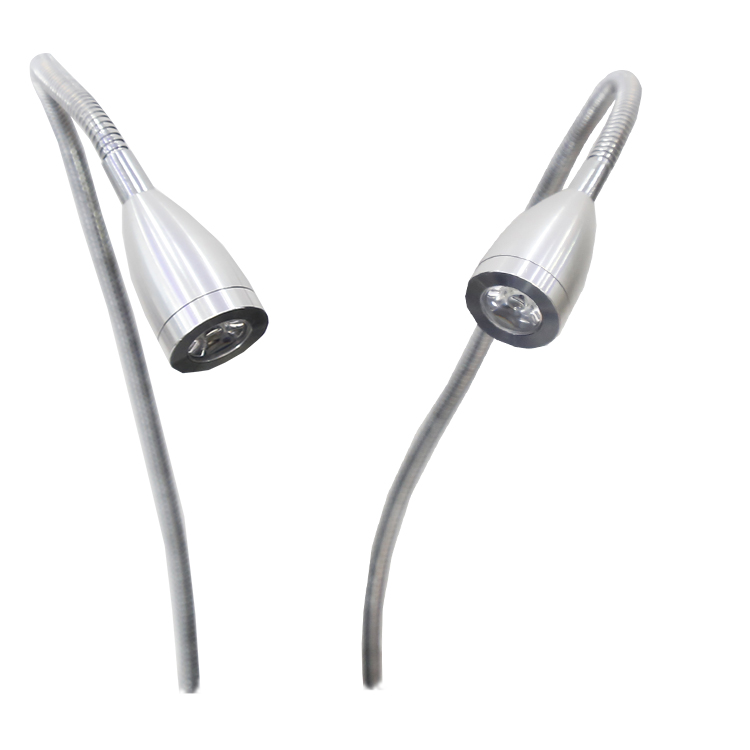

Dvojne luči brez sence, 5 W, ne glede na to, kje stoji inženir, na tiskanem vezju ni sence, kar bi bilo v pomoč

za opazovanje procesa spajkanja.

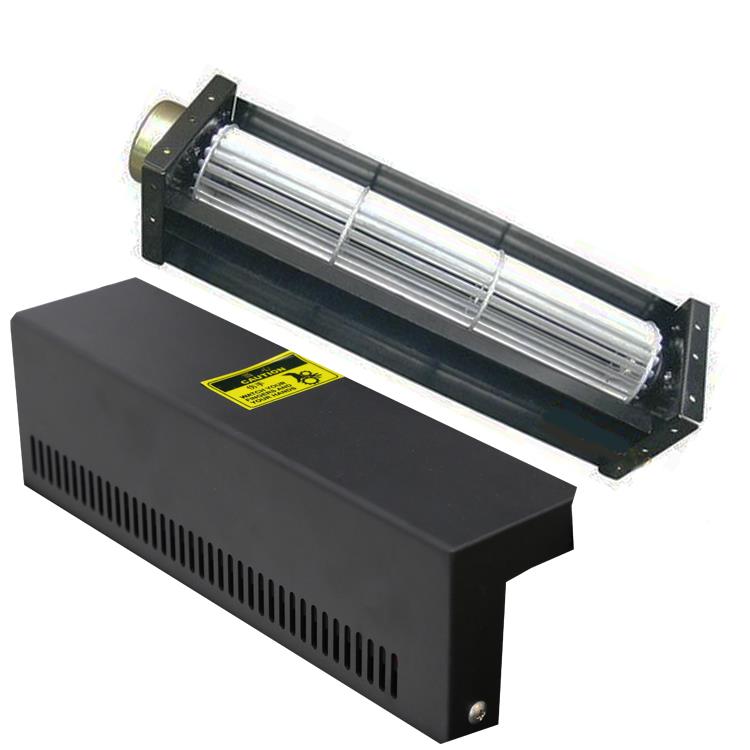

Hladilni ventilator s prečnim tokom, napajanje: 24 V, hitrost: največ 2500±10% RPM, ko se stroj ustavi ali pritisne gumb za klic v sili,

samodejno bo začel delovati.

Dostava, pošiljanje spajkalne postaje bga z zaslonom na dotik 3 ogrevalnih con

1. 1~3 dni za manj kot 5 kompletov, 5~10 kompletov za 3~5 dni, več kot 10 kompletov, odvisno od dejanske količine.

2. Ponudite brezplačno usposabljanje, namestitev in delovanje

3. Za distributerje, daljša garancijska doba.

O naši tovarni

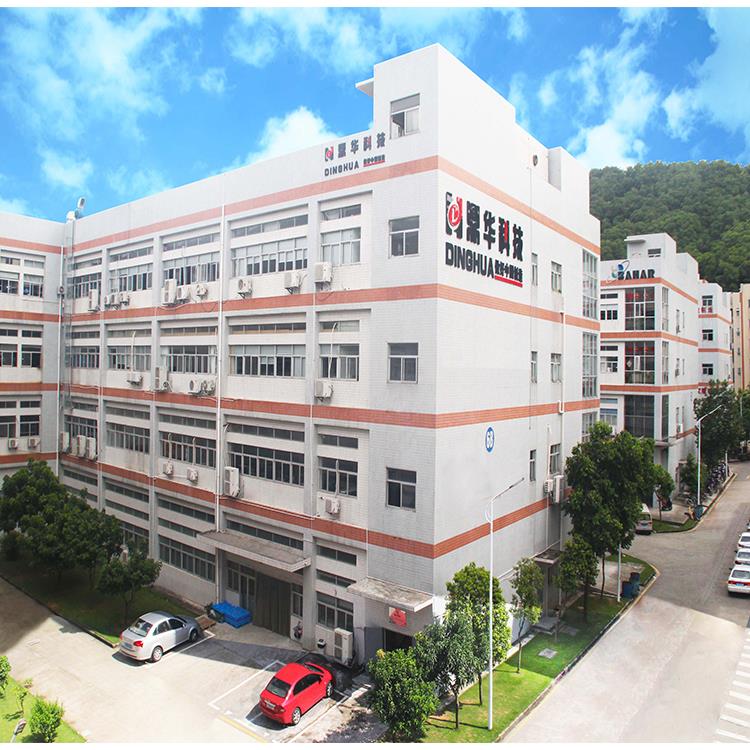

naša tovarna zunaj

Naša pisarna

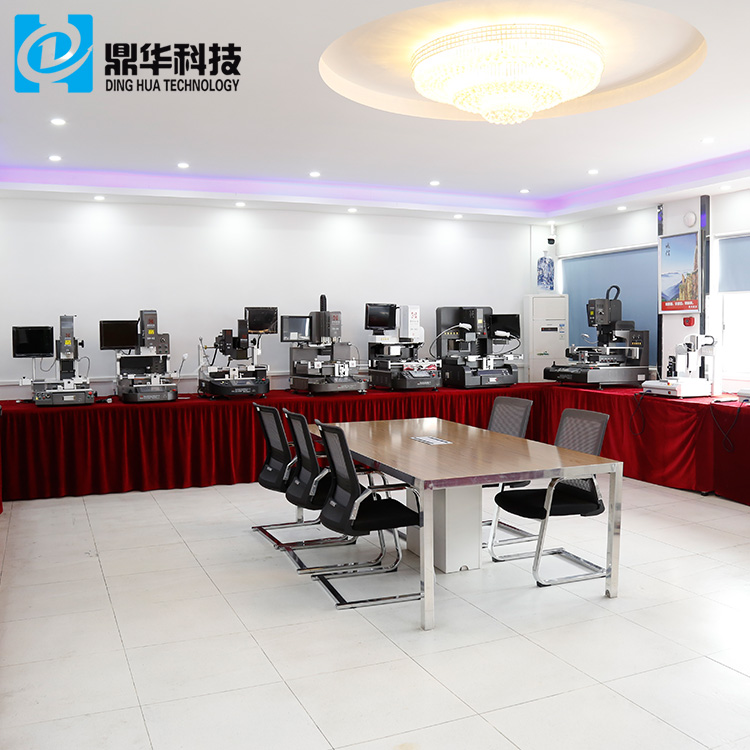

Naša razstavna soba

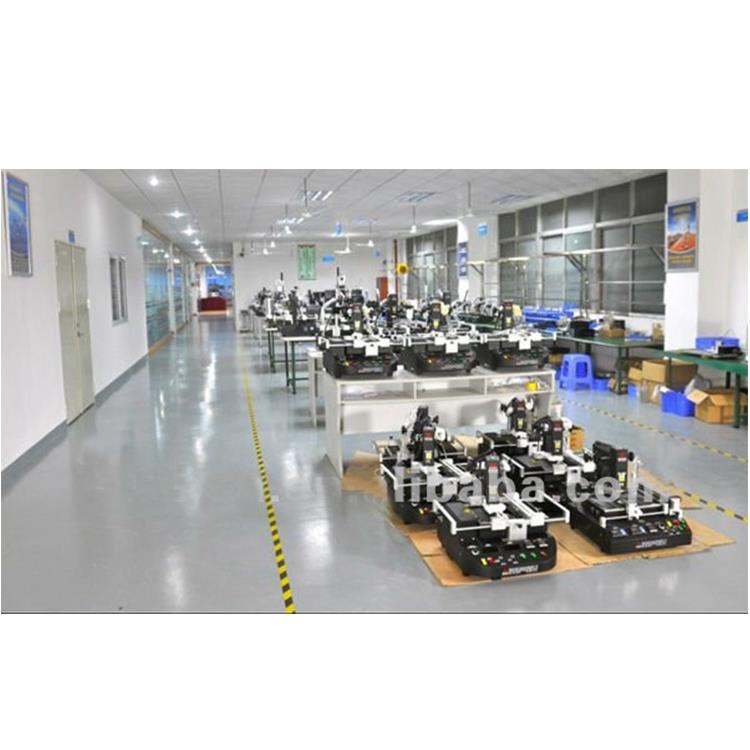

Delavnica za izdelavo BGA predelovalnih postaj

Pogosta vprašanja o spajkalni postaji bga z zaslonom na dotik s tremi ogrevalnimi conami

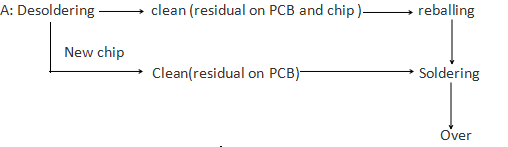

1. V: koliko korakov moram narediti za popravilo čipa?

2. V: Ali ga lahko upravljam brez izkušenj?

O: Seveda vam bomo poslali učni CD s strojem, tudi naš

Strokovna ekipa za prodajo po servisu vam lahko zagotovi najboljšo podporo.

3. V: Kakšna je prednost vaših izdelkov?

O: Imamo lastno CNC delavnico, ki lahko izdela vse rezervne dele za te postaje za predelavo BGA, kakovost

izdelke lahko na začetku preveri naš inšpektor, tako da smo originalna tovarna s konkurenčno ceno.

4. V: Ali se bo stroj ob odpremi pokvaril?

O: Ne, opravili bomo testiranje vibracij vsaj 24 ur pred dostavo, nato pa znova preverili stroj, da se prepričamo, da je vse

vredu je.

Zapovezanih nasvetov za popravilo

Popravilo dvignjenega vodnika, metoda epoksi tesnjenja

POSTOPEK

1. Očistite območje.

2. Odstranite vse ovire, ki preprečujejo, da bi dvignjeno vezje prišlo v stik s površino osnovne plošče.

POZOR

Pri čiščenju in odstranjevanju vseh ovir bodite previdni, da ne raztegnete ali poškodujete dvignjenega vodnika.

3. Zmešajte epoksi.

4. Previdno nanesite majhno količino epoksida pod celotno dolžino dvignjenega tokokroga. Konica natančnega noža je lahko

ki se uporablja za nanos epoksida. (Glej sliko 1).

5. Pritisnite dvignjeno vezje navzdol v epoksi in v stik z materialom osnovne plošče.

6. Nanesite dodaten epoksi na površino dvignjenega tokokroga in po potrebi na vse strani.

7. Sušite epoksi po postopku 2.7 Mešanje in ravnanje z epoksi smolo. Nekatere komponente so lahko občutljive na visoko temperaturo.

8. Po potrebi nanesite površinski premaz, da se ujema s predhodnim premazom.
