Varilna orodja BGA za lasersko pozicioniranje

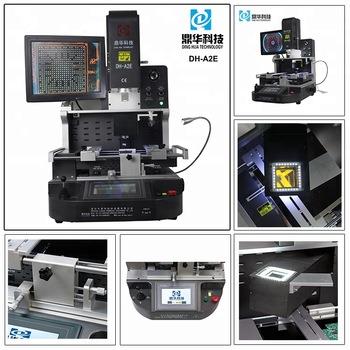

1.šobe za vroč zrak 2.k senzor zaprte zanke nadzor 3.v-groove PCB podpora 4.hd barvni optični sistem poravnave

Pošlji povpraševanje

Opis

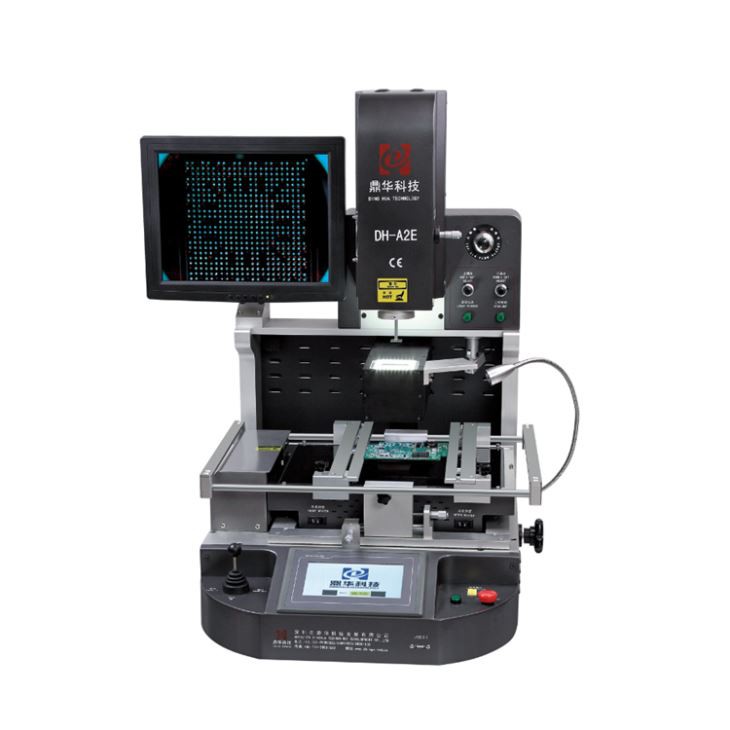

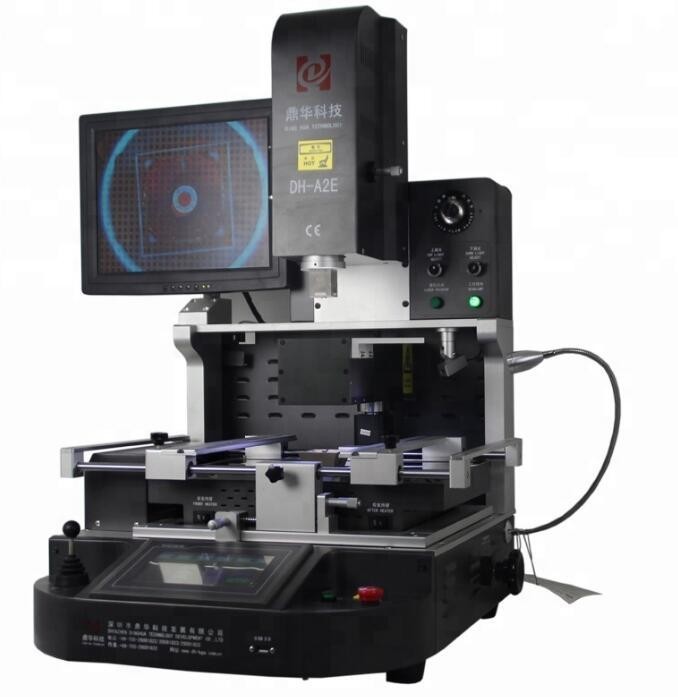

Varilna orodja BGA za lasersko pozicioniranje DH-A2E

Delujoča predstavitev:

Orodja za varjenje BGA z laserskim pozicioniranjem so bistvenega pomena v elektronski industriji za natančno postavitev, poravnavo in spajkanje komponent BGA na PCB. Uporabljajo lasersko tehnologijo za zagotavljanje natančnega pozicioniranja in so integrirani s predelovalnimi postajami za nadzorovano segrevanje in spajkanje. Ključne značilnosti vključujejo sisteme za lasersko poravnavo, brezkontaktne senzorje in nadzor temperature z zaprto zanko, ki skupaj povečujejo natančnost in učinkovitost. Ta orodja so idealna za visokonatančna popravila elektronike, izdelavo prototipov in proizvodnjo v majhnem obsegu, saj ponujajo vsestranskost in zanesljivost pri rokovanju z različnimi komponentami BGA v naprednih elektronskih napravah.

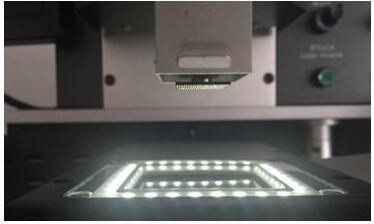

Odspajkanje BGA kroglice in kositra

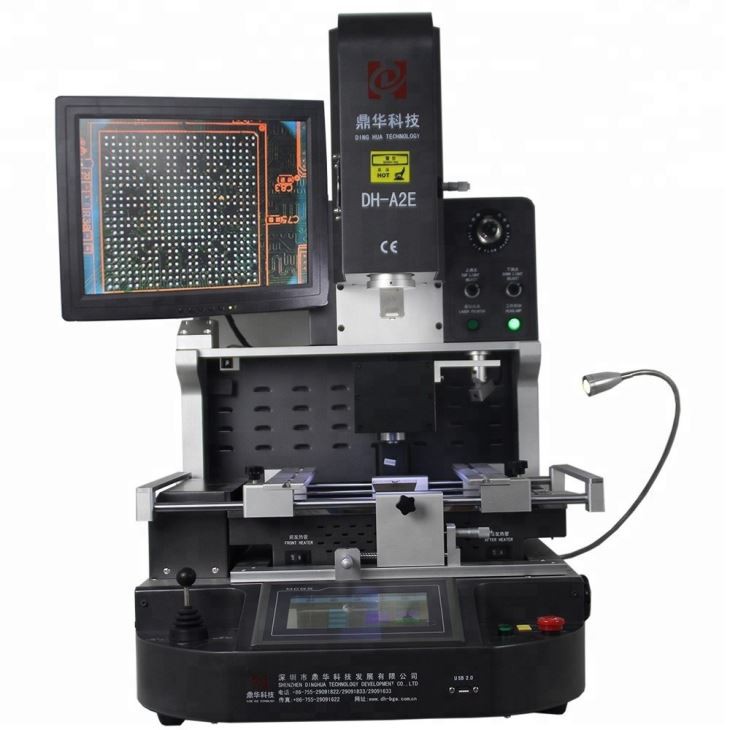

Laser Positioning BGA Welding Tools

Tehnični podatki:

1	Skupna moč	5200w
2	3 neodvisni grelci	Zgornji vroč zrak 1200 W, spodnji vroč zrak 1200 W, spodnje infrardeče predgretje 2700 W
3	Napetost	AC220V±10% 50/60Hz
4	Električni deli	7'' zaslon na dotik + visoko natančen inteligentni modul za nadzor temperature + gonilnik koračnih motorjev + PLC + LCD zaslon + optični CCD sistem visoke ločljivosti + lasersko pozicioniranje
5	Nadzor temperature	K-senzor z zaprto zanko + PID avtomatska kompenzacija temperature + modul temperature, natančnost temperature znotraj ±2 stopinj.
6	Pozicioniranje PCB	V-utor + univerzalno vpenjalo + premična polica za PCB
7	Veljavna velikost PCB	Največ 370x410 mm Najmanj 22x22 mm
8	Veljavna velikost BGA	2x2mm~80x80mm
9	Dimenzije	600x700x850mm (DŠV)
10	Neto teža	70 kg

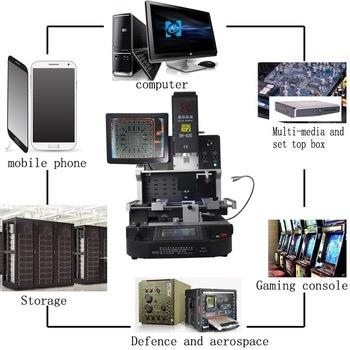

Aplikacije:

Laser Positioning BGA Welding Tools

Značilnost:

A2E 内部发热系统

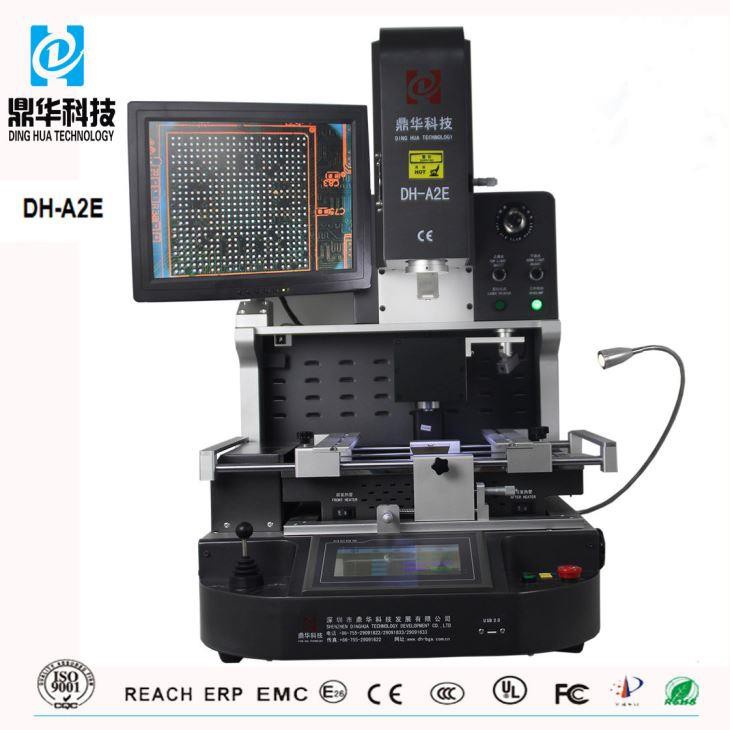

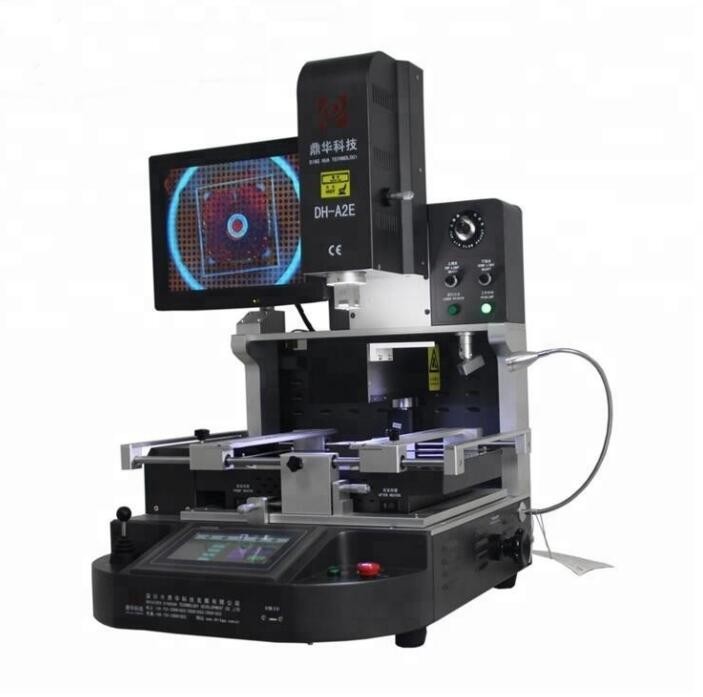

Varilna orodja BGA za lasersko pozicioniranje DH-A2E

TheDH-A2Eje najnaprednejši sistem predelave BGA, ki je danes na voljo na trgu. Preprosto lahko namesti in odstrani BGA, QFN, µBGA/CSP, Flip Chip in druge SMD. S 1200 W zgornjim grelnikom na vroč zrak in 2700 W IR spodnjim predgrelnikom vam prihrani na tisoče dodatnih stroškov. Uporablja edinstven sistem infrardečega ogrevanja za nadzor in natančno dovajanje toplote ter zaščito sosednjih komponent. Z uporabo visokokakovostnega, posebej razvitega IR toplotnega senzorja je proces popolnoma zaprto zančen s temperaturnim nadzorom z uporabo brezkontaktnih merilnih metod.
