Samodejni sistem za predelavo SMD
-Nastavek z reflow zračnikom.-Optična poravnava-3 Temp Zones-Ročni in samodejni način
Opis

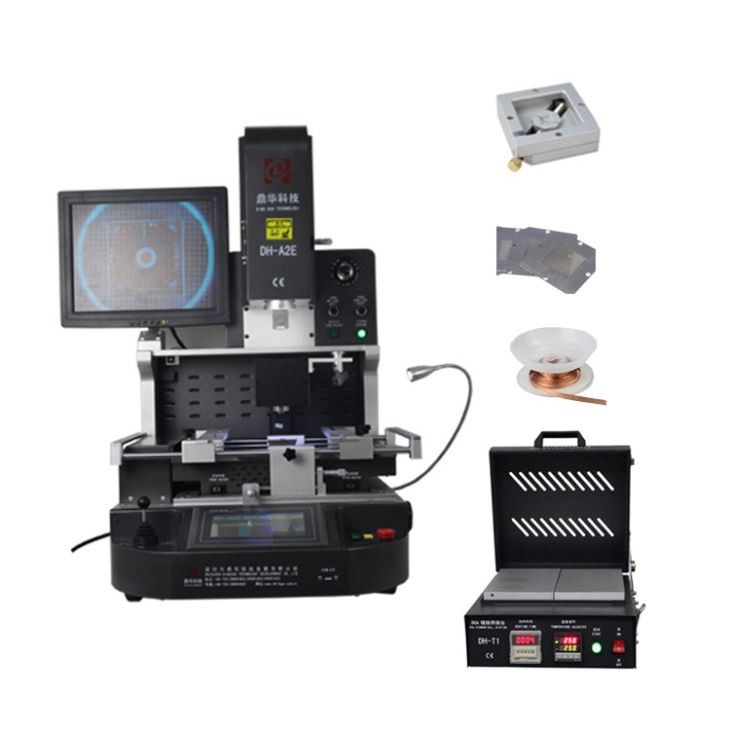

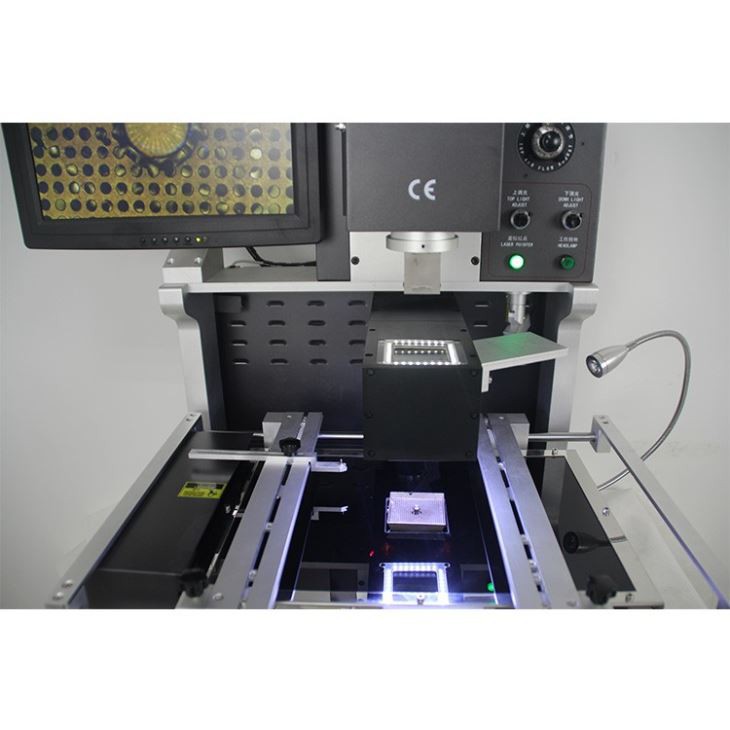

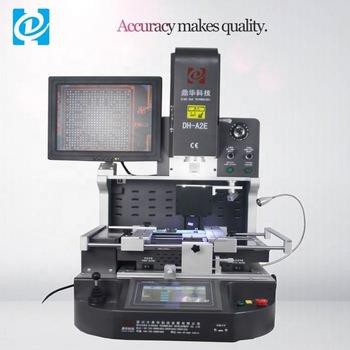

Avtomatski sistem za predelavo SMD DH-A2E
Avtomatski sistem za predelavo SMD DH-A2E je del elektronske opreme, ki se uporablja za popravilo oz
avtomatska zamenjava površinsko nameščenih komponent na tiskanih vezjih (PCB). To na splošno
uporablja kombinacijo tehnik toplote, zraka in vakuuma za odstranjevanje in zamenjavo komponent SMD.
Model DH-A2E ima lahko posebne značilnosti in zmogljivosti, ki ga razlikujejo od drugih predelav
sistemi. Za podrobnejše informacije je najbolje, da si ogledate dokumentacijo proizvajalca ali spletno mesto
o izdelku.
Tehnični podatki:
| 1 | Skupna moč | 5300w |
| 2 | 3 neodvisni grelci | Zgornji vroč zrak 1200 W, spodnji vroč zrak 1200 W, spodnje infrardeče predgretje 2700 W |
| 3 | Napetost | AC220V±10% 50/60Hz |

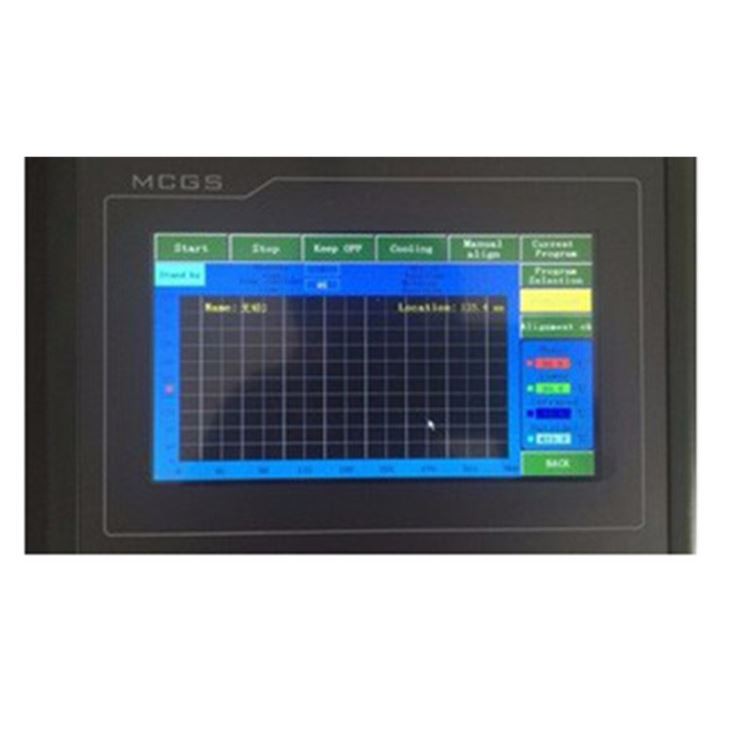

| 4 | Električni deli | 7'' zaslon na dotik + visoko natančen inteligentni modul za nadzor temperature + gonilnik koračnega motorja + PLC + LCD zaslon + optični CCD sistem visoke ločljivosti + lasersko pozicioniranje |
| 5 | Nadzor temperature | K-senzor z zaprto zanko + avtomatska temperaturna kompenzacija PID + temperaturni modul, natančnost temperature znotraj ±2 stopinj. |
| 6 | Pozicioniranje PCB | V-utor + univerzalno vpenjalo + premična polica za PCB |
| 7 | Veljavna velikost PCB | Največ 370x410 mm Najmanj 22x22 mm |
| 8 | Veljavna velikost BGA | 1*1mm~80*80mm |
| 9 | Dimenzije | 600x700x850mm (D*Š*V) |
| 10 | Neto teža | 70 kg |
Aplikacije:
Pogosto se uporablja pri popravilu na ravni odrezkov v naslednjih izdelkih:
1. Prenosni in namizni PCBA
2. Igralne konzole, kot so Xbox One, matične plošče Play Station 4
3. Mobilni telefon PCBA, kot so matične plošče iPhone
4. Matična plošča TV in TV sprejemnika
5. Matična plošča strežnika, tiskalnika, kamere itd
Lahko predela BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.
DH-A2E je profesionalna spajkalna postaja, zasnovana za zamenjavo BGA čipov na PCB ploščah, ki zahtevajo visoko moč
ogrevanje. Primerno za uporabo z osvinčenim ali neosvinčenim kositrom. Zahvaljujoč programabilnim profilom in visoki kakovosti
grelnih elementov imamo natančen nadzor nad postopkom spajkanja in s tem učinkovitosti popravila.
Zaradi visoke izhodne moči je DH-A2E popolno orodje za elektronske storitve, specializirane za popravila prenosnih računalnikov.
vrhovi in konzole.

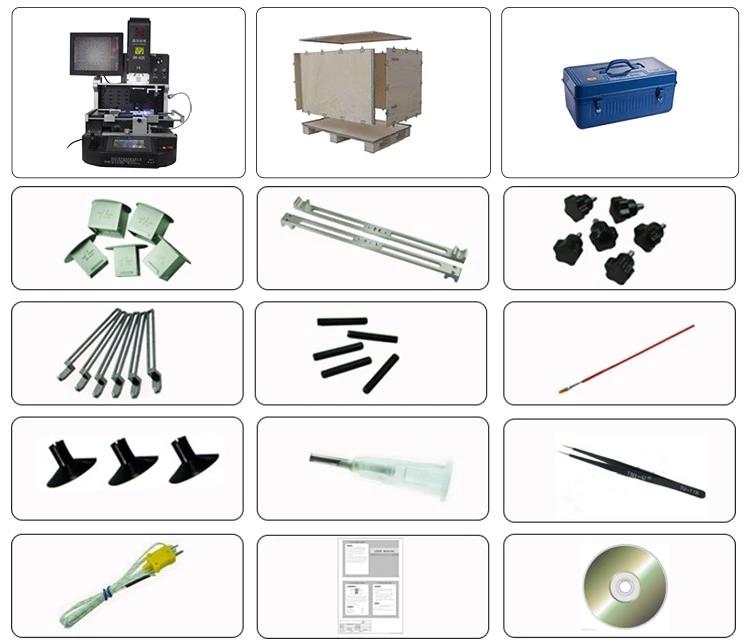

Paket:
1. Stroj: avtomatski sistem za predelavo smd
2. Vse pakirano v stabilne in močne lesene zaboje.
3. Zgornja šoba: 3 kosi (31*31 mm, 38*38 mm, 41*41 mm Spodnja šoba: 2 kosa (34*34 mm, 55*55 mm)
4. Žarek: 2 kos
5. Slivov gumb: 6 kos
6. Univerzalni nastavek: 6 kosov
7. Vijak: 5 kosov
8. Ščetka: 1 kos
9. Vakuumska skodelica: 3 kos
10. Vakuumska igla: 1 kos
11. Pinceta: 1 kos
12. Kabel senzorja temperature: 1 kos
13. Priročnik: 1 kos
14. Demonstracijski CD: 1 kos
Naše storitve
1. V predprodaji, brezplačno za predstavitev in informativna posvetovanja, na mestu ali prek videa.
2. Po vaših potrebah lahko zagotovi videoposnetek postopka ali usposabljanje pred pošiljanjem.
3. V poprodaji z močno strokovno tehnično podporno ekipo.
4. Ponudite ogromen popust za množična naročila ali ponavljajoča se naročila.
5.Garancija: 1 leto brezplačno, nadaljnja leta pa stroški za prejem delov.
Zakaj izbrati nas
Smo proizvajalec=lastna tovarna+ oblikovanje stroja+pločevina, ki jo izdelamo sami +
razpršite prašek + močan sestavite strojno ekipo + pakiranje + brezplačno usposabljanje;
1). Logo/blagovna znamka: dizajni in logotipi strank so dobrodošli, vaš logotip lahko natisnemo na svilo;
2). Prodajalec HUAWEI, SAMSUNG, TCL, ZTE, MEIZU, KONKA, LENOVO, FOXCONN;
3). Imejte dobre trge v Koreji, na Japonskem, v Severni Afriki, Vietnamu, Braziliji, Turčiji, Indiji, Mehiki in Južni Aziji,Bližnji vzhod in evropske države;
1). 100% NOV iz tovarne Dinghua;
2). Več kot 20 inženirjev za raziskave in razvoj z 10-letnimi izkušnjami;
3). Več kot 100.000 globalnih uporabnikov;
4). Vsi modeli odobreni CE ISO9001;
5). 100 % QC pregled pred odpremo;
6). Visoka kakovost in konkurenčna cena.
