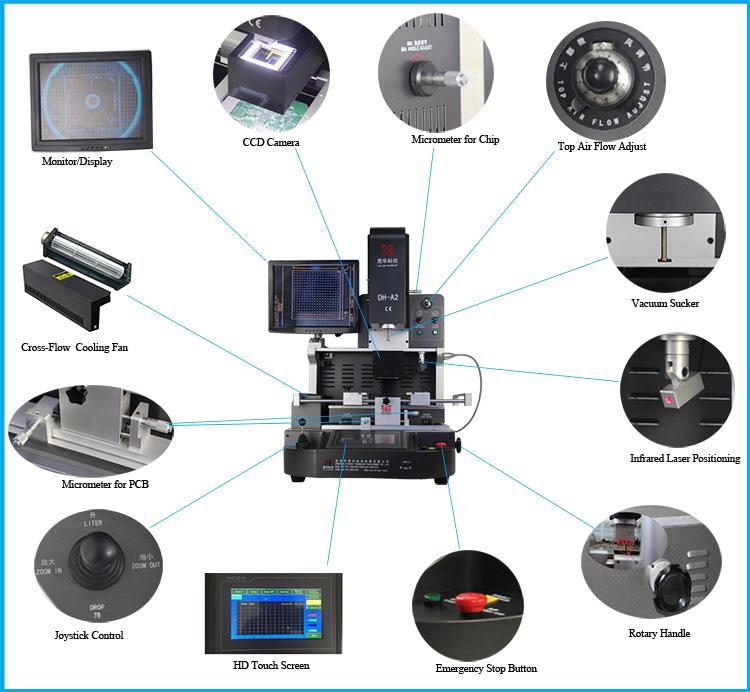

Laser položaj optično samodejno BGA predelava postaja



1. Lastnosti izdelka

• Pol-avtomatizacija. Zgornja glava se lahko samodejno dvigne in spusti. Vgrajeno vakuumsko sesanje lahko postavite in poberete

samodejno zbiranje žetonov

•Visoka uspešnost popravila zaradi natančnega nadzora temperature in natančne poravnave vsakega spajkalnega spoja.

• Zgornje in spodnje ogrevanje z vročim zrakom, ki se lahko segrejeta istočasno od vrha komponente do dna

•Temperatura je strogo nadzorovana. PCB ne bo počil ali postal rumen, ker temperatura postopoma narašča.

• Krivulje je mogoče prikazati s funkcijo takojšnje analize krivulj

2.Specifikacija

Moč	5300w
Zgornji grelec	Topel zrak 1200 W
Spodnji grelec	Topel zrak 1200W. Infrardeča moč 2700 W
Napajanje	AC220V±10% 50/60Hz
Dimenzija	D530*Š670*V790 mm
Pozicioniranje	Podpora tiskanega vezja z V-utorom in z zunanjo univerzalno pritrditvijo
Nadzor temperature	Termočlen tipa K, krmiljenje z zaprto zanko, neodvisno ogrevanje
Natančnost temperature	±2 stopinji
Velikost PCB	Največ 450 * 490 mm% 2c min 22 * 22 mm
Natančna nastavitev delovne mize	±15 mm naprej/nazaj, ±15 mm desno/levo
BGA čip	80*80-1*1 mm
Najmanjši razmik odrezkov	0.15 mm
Senzor temperature	1 (neobvezno)
Neto teža	70 kg

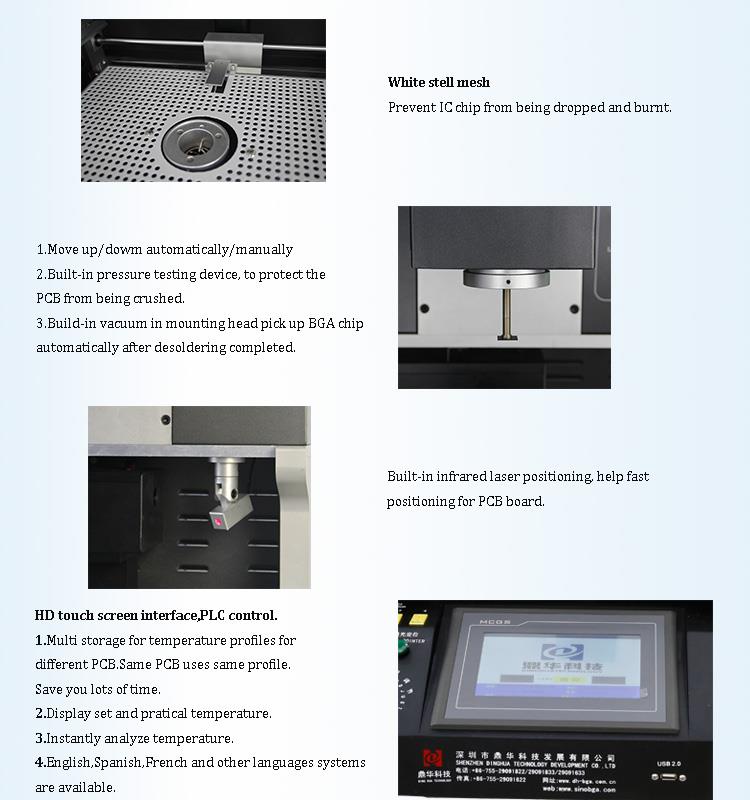

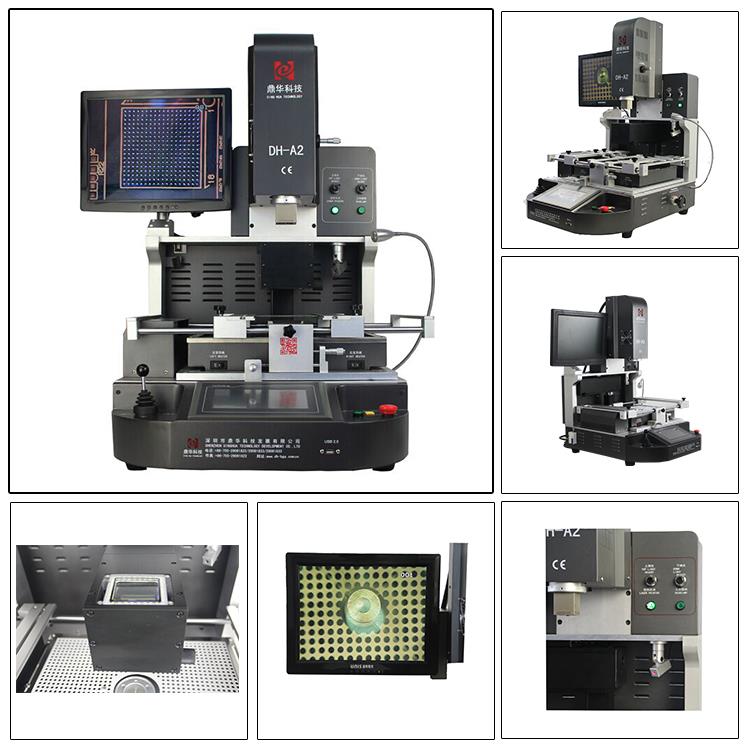

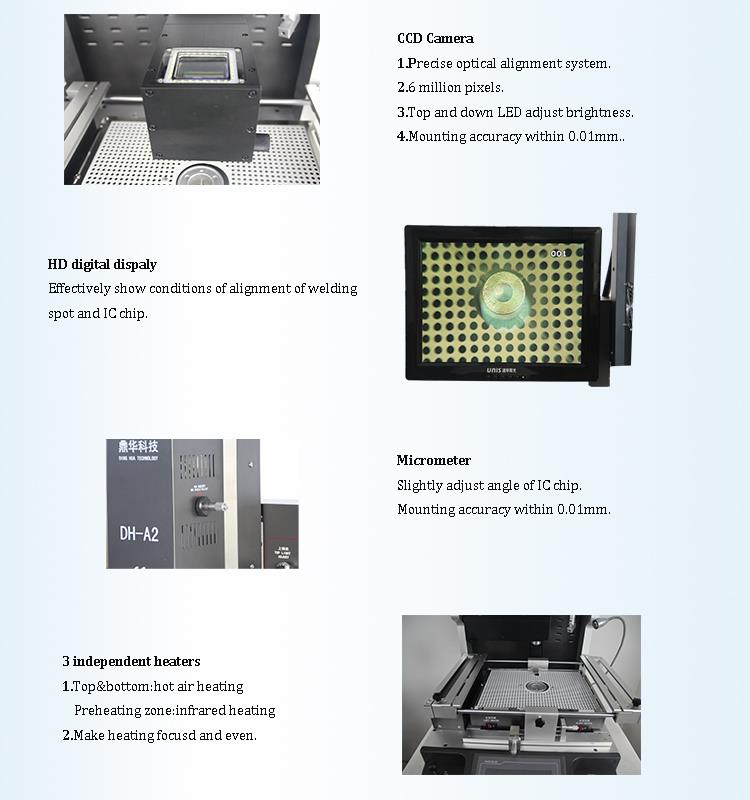

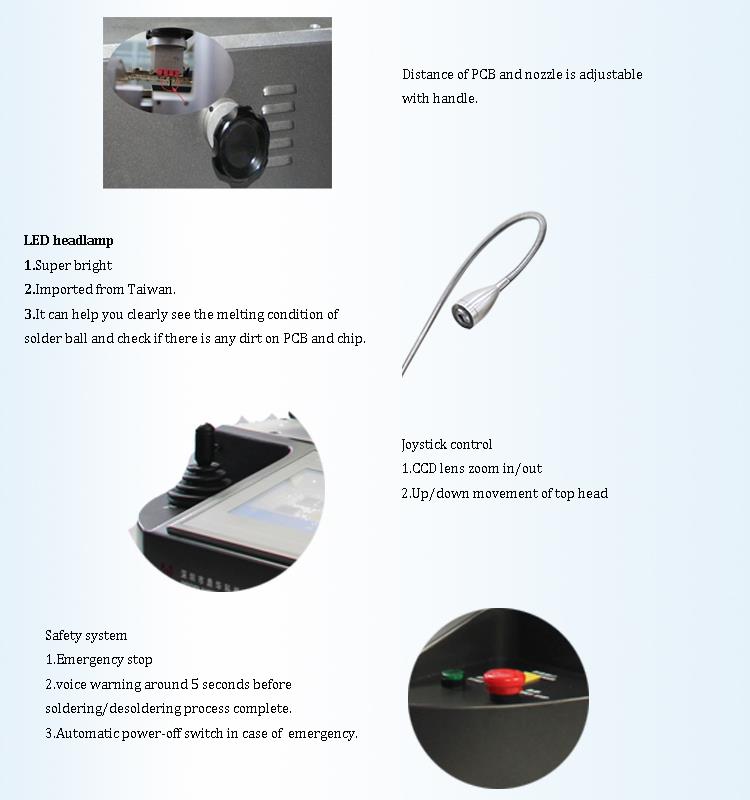

3.Podrobnosti

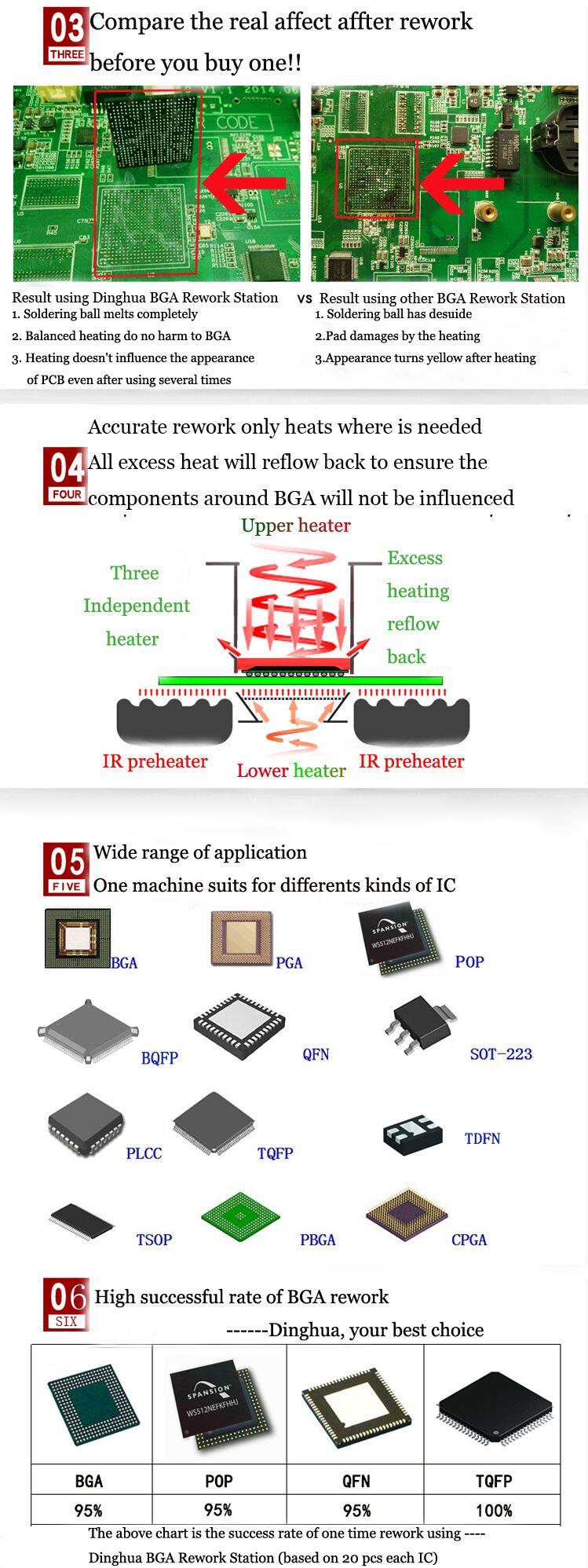

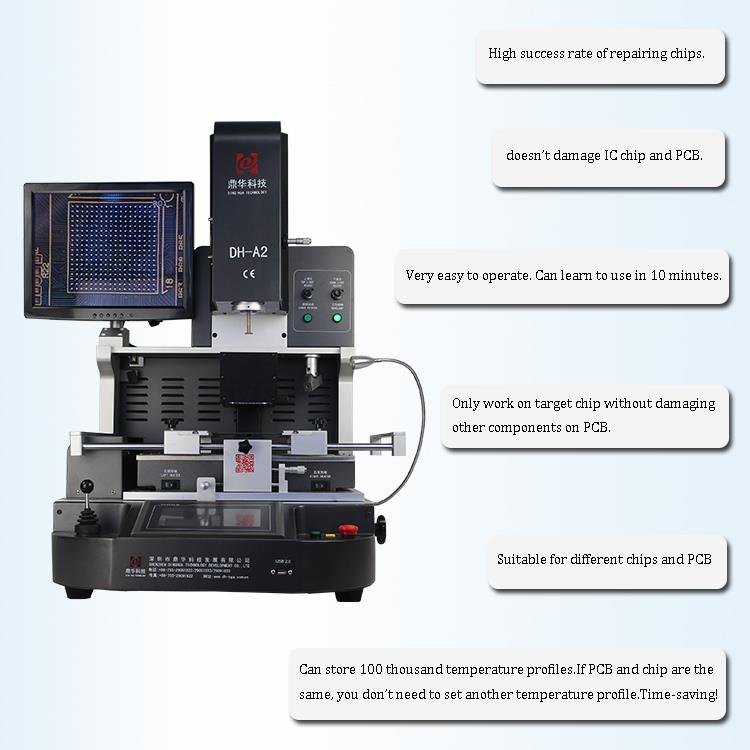

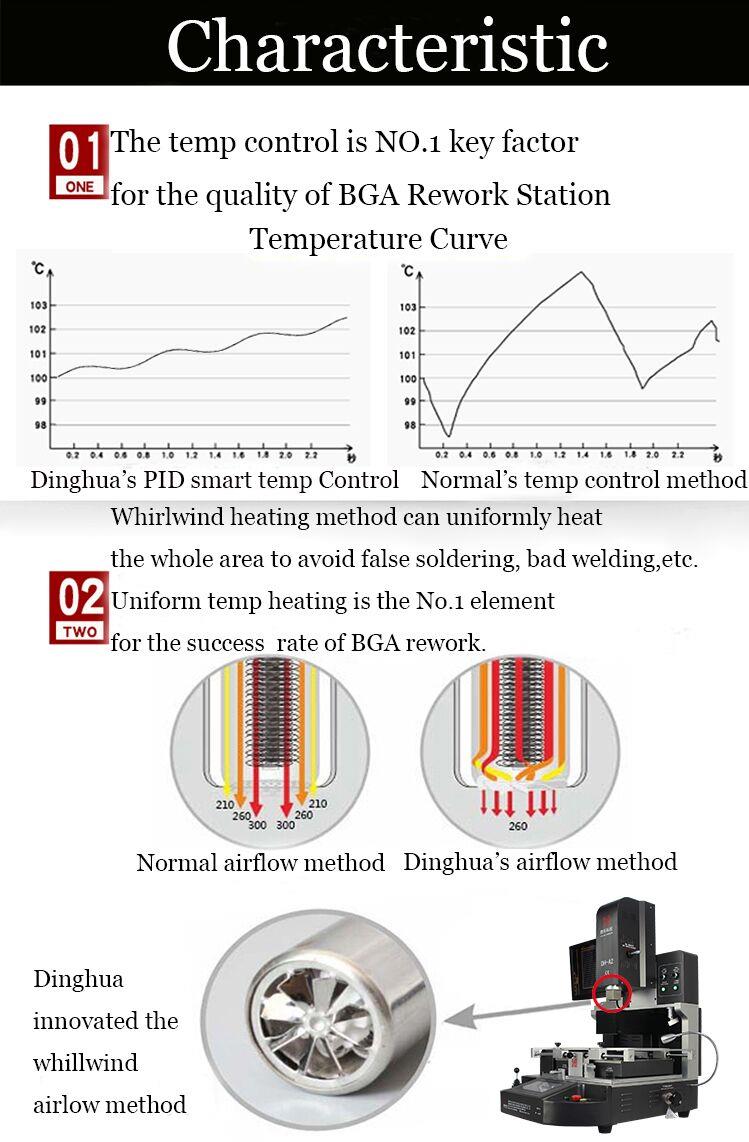

4. Zakaj izbrati našo lasersko optično avtomatsko postajo za predelavo BGA?

5.Certifikat

Certifikati UL, E-MARK, CCC, FCC, CE ROHS. Medtem, da bi izboljšali in izpopolnili sistem kakovosti, Dinghua

je opravil revizijski certifikat ISO, GMP, FCCA, C-TPAT na kraju samem.

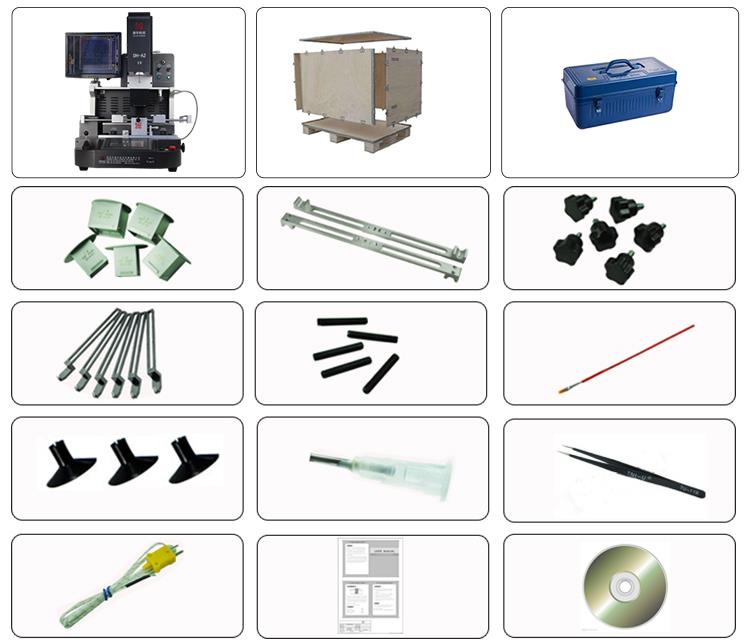

6. Pakiranje

7. Pošiljka

Hitro in varno DHL/TNT/UPS/FEDEX

Drugi pogoji pošiljanja so sprejemljivi, če jih potrebujete.

8. Plačilni pogoji

Bančno nakazilo, Western Union, kreditna kartica.

Po oddaji naročila bo pošiljka dogovorjena s podjetjem 5-10.

9. Obrnite se na nas

Dobrodošli, da obiščete našo tovarno za poslovno sodelovanje.
Dodajte pustite sporočilo, kontaktirali vas bomo v najkrajšem možnem času

10. Povezano znanje o popravilu matične plošče

Vzroki za okvaro matične plošče

1. Človeške napake: Te vključujejo priklop V/I kartic, ko so vklopljene, ali poškodovanje vmesnikov, čipov itd., zaradi nepravilnega ravnanja pri vstavljanju plošč in vtičev.

2. Slabo okolje: statična elektrika pogosto povzroči poškodbe čipa matične plošče (zlasti čipa CMOS). Poleg tega lahko, ko je matična plošča izpostavljena poškodbam napajalnika ali napetostnim skokom iz omrežja, poškoduje čip v bližini napajalnega priključka na sistemski plošči. Kopičenje prahu na matični plošči lahko povzroči tudi kratek stik signala.

3.Težave s kakovostjo naprave: Poškodbe, ki jih povzročijo čipi ali druge komponente slabe kakovosti. Pomembno je omeniti, da je prah eden največjih sovražnikov matične plošče.

Navodila

Navodila za uporabo

1. Preprečevanje prahu: Bodite pozorni na prah in ga s čopičem nežno odstranite z matične plošče. Poleg tega imajo nekatere kartice in čipi na matični plošči pin konektorje, ki lahko oksidirajo, kar povzroči slab stik. Z radirko odstranite površinsko oksidno plast, nato ponovno vstavite komponento.

2. Čiščenje s kemikalijami: Za čiščenje matične plošče lahko uporabite tudi trikloroetan (izhlapevanje).

3. Ravnanje pri nenadnem izpadu električne energije: V primeru nenadnega izpada električne energije takoj izklopite računalnik, da preprečite poškodbe matične plošče in napajalnika.

4.Nastavitve BIOS-a in overclocking: Če nepravilne nastavitve BIOS-a ali overclocking povzročajo nestabilnost, ponastavite nastavitve BIOS-a. Če je BIOS poškodovan (npr. zaradi virusa), ga lahko prepišete. Ker BIOS temelji na programski opremi in ga ni mogoče meriti z instrumenti, je najbolje, da BIOS »flash«, da odpravite morebitne težave.

5. Pogosti vzroki sistemskih okvar: Številne sistemske napake izhajajo iz težav z matično ploščo ali okvarami V/I kartice. Metoda vzdrževanja "plug-and-play" je preprost način za ugotavljanje, ali je napaka na matični plošči ali V/I napravi. Ta metoda vključuje zaustavitev sistema in odstranitev vsake kartice eno za drugo. Ko odstranite vsako kartico, znova zaženite stroj in opazujte njegovo delovanje. Če sistem po odstranitvi določene kartice deluje normalno, je napaka verjetno na tej kartici ali njeni ustrezni V/I reži. Če se sistem po odstranitvi vseh kartic še vedno ne zažene pravilno, je težava verjetno v matični plošči.

6. Zamenjava komponent: "Metoda zamenjave" vključuje zamenjavo okvarjene komponente z identično (isti tip, način vodila in funkcija). Ta metoda je še posebej uporabna v okoljih, kjer so vključene komponente, ki jih je enostavno priključiti. Na primer, če pride do napak v pomnilniku, lahko okvarjeno pomnilniško kartico zamenjate z drugo iste vrste, da ugotovite, ali je težava v pomnilniku.
