Avtomatska optična Bga Reball postaja
Avtomatska optična postaja za reballing BGA Stroj DH-A2E je popolnoma avtomatska postaja za predelavo BGA s samodejnim podajalnikom čipov, zaslonom (15 palcev, 1080P), sistemom za samodejno optično poravnavo CCD, uvoženim iz Panasonnica, in grelnimi cevmi iz ogljikovih vlaken, prekritimi s steklenim ščitom itd. Uporablja se za osebne...
Opis
Avtomatska optična bga reball postaja

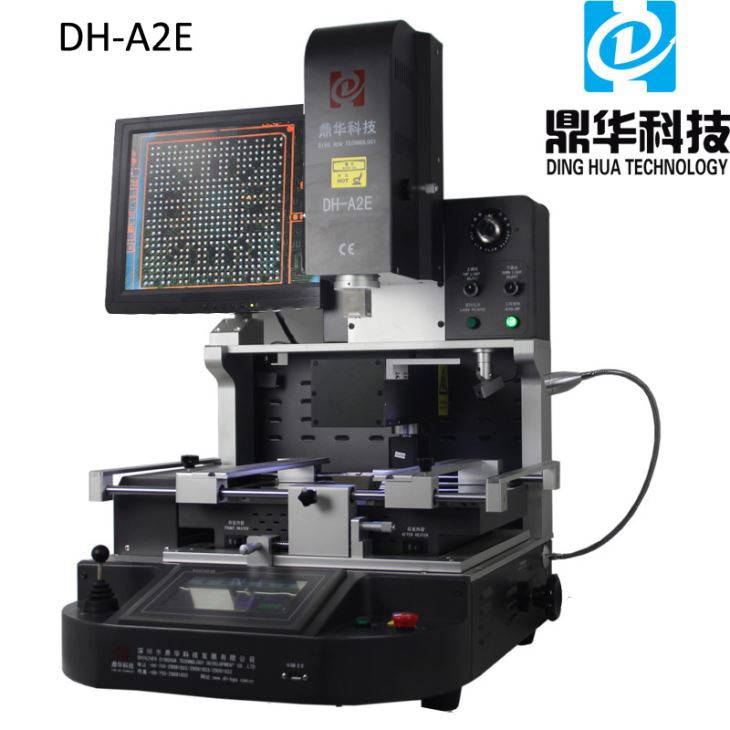

Stroj DH-A2E je popolnoma avtomatska predelovalna postaja BGA s samodejnim podajalnikom čipov,
zaslon (15 palcev, 1080P), sistem za samodejno optično poravnavo CCD, uvožen iz
Panasonic in grelne cevi iz ogljikovih vlaken, prekrite s steklenim ščitom itd. Uporabljajo se za
onalno popravilo, tovarna streliva ali univerzitetni laboratorij in drugi oddelki.
Parameter izdelka zaAvtomatska optična BGA reball postaja
Skupna moč | 5200W |
Zgornji grelec | 1200W |
Spodnji grelec | 2. 1200W, 3. IR grelec 2700W |
Moč | AC110~240V±10％50/60Hz |
Samodejni sistem podajanja čipov | |
Način delovanja | Dva načina: ročni in samodejni, prosta izbira! HD zaslon na dotik, inteligentni človek-stroj, nastavitev digitalnega sistema. |
Shranjevanje temperaturnega profila | 50000 skupin |
Optični objektiv kamere CCD Podajalnik sekancev | Samodejno raztezanje in zlaganje za izbiro in zamenjavo BGA čipa, PLC krmiljenje |
Povečava kamere | 10x - 220x |
Natančna nastavitev delovne mize: | ±15 mm naprej/nazaj, ±15 mm desno/levo |
Zgornji mikrometer | Največ 60 stopinj |
Natančnost postavitve: | ±0,01 mm |
BGA pozicioniranje | Lasersko pozicioniranje, hitro in natančno pozicioniranje PCB in BGA |
položaj PCB | Inteligentno pozicioniranje, PCB je mogoče nastaviti v smeri X, Y z "5-točkovna podpora" plus nosilec tiskanega vezja z V-utorom plus univerzalna vpenjala. |
Razsvetljava | Tajvanska led delovna luč, 5W, nastavljiv poljubni kot |
Nadzor temperature | K senzor, zaprta zanka |
Natančnost temperature | ±1 stopinja |
Velikost PCB | Max 450×400 mm Min 22×22 mm |
BGA čip | 2x2 - 80x80 mm |
Najmanjši razmik odrezkov | 0.1 mm |
Zunanji temperaturni senzor | 1 kos |
Dimenzije | D600׊700×V850 mm |
Neto teža | 70 KG |
Podrobnosti o izdelku za avtomatsko optično BGA reballing postajo

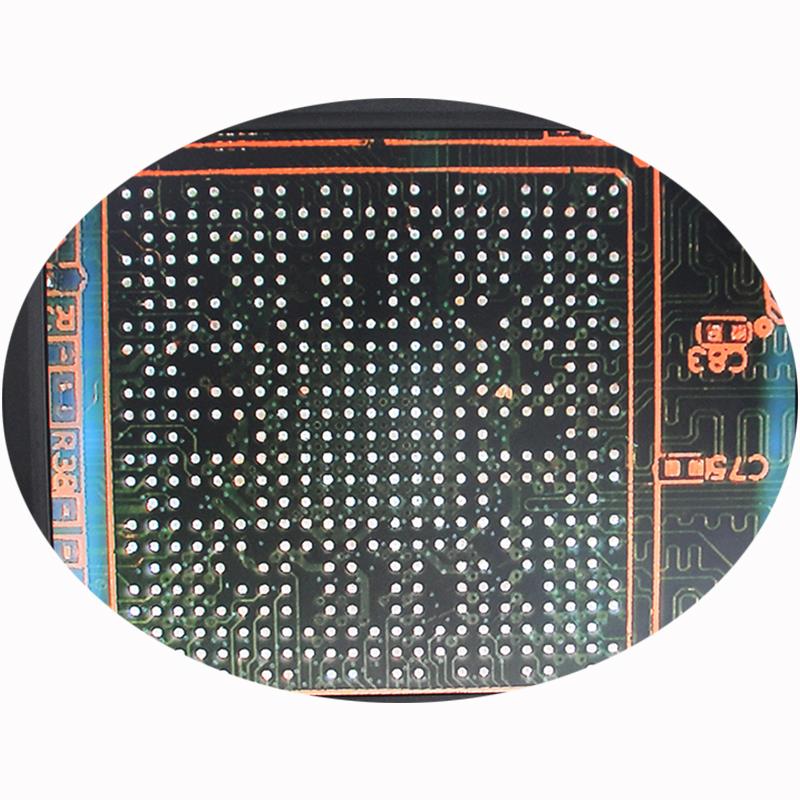

Zaslon, 15 palcev, 1080P, povečava/pomanjšanje 10x~220x, vse pike pod čipom ali na
PCB je jasno viden, razločno slikanje, samodejno ostrenje.
Samodejni optični CCD in podajalnik čipov
To je optični CCD visoke ločljivosti, ki se uporablja za PCBA in čip za slikanje.
"1" je samodejni podajalnik odrezkov, ki ga lahko namestimo na odrezke velikosti do 80*80 mm;
"2" je optični CCD z deljeno vizijo za PCB in čip, poravnan na zaslonu monitorja.
Oba samodejno delujeta skupaj za poravnavo, dvig in zamenjavo itd
Spodnji vroč zrak in IR
"1" je spodnja šoba za ogrevanje vročega zraka, ki jo je mogoče prilagoditi od 2*2~80*80 mm, celo
čeprav do 100 * 100 mm, izdelani iz titanove zlitine, ne bodo zarjaveli in z magnetnimi pe-
destal, se lahko enostavno in enostavno namesti. Na sredini je tudi majhen vijak v obliki
ta šoba lahko pri segrevanju pritrdi veliko matično ploščo.

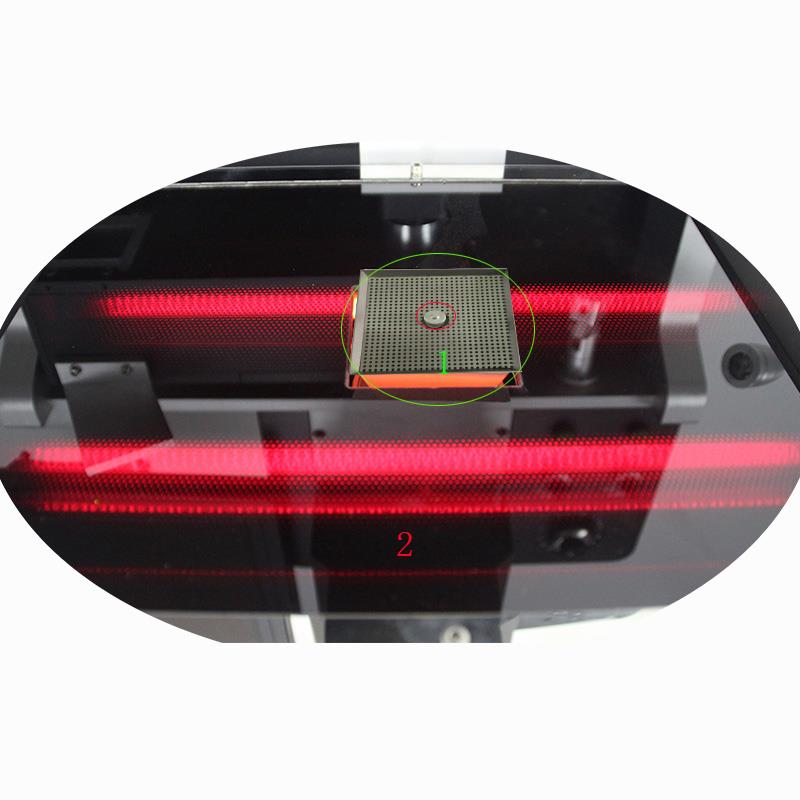

"2" je spodnje območje IR predgretja in zaščiteno s posebnim steklenim pokrovom, ti ogljikovi hidrati
na jedrnih grelnih ceveh, nameščenih v notranjosti, ki lahko sproščajo enakomerno toplotno energijo, zaradi česar
plošča čim bolje zaščitena.

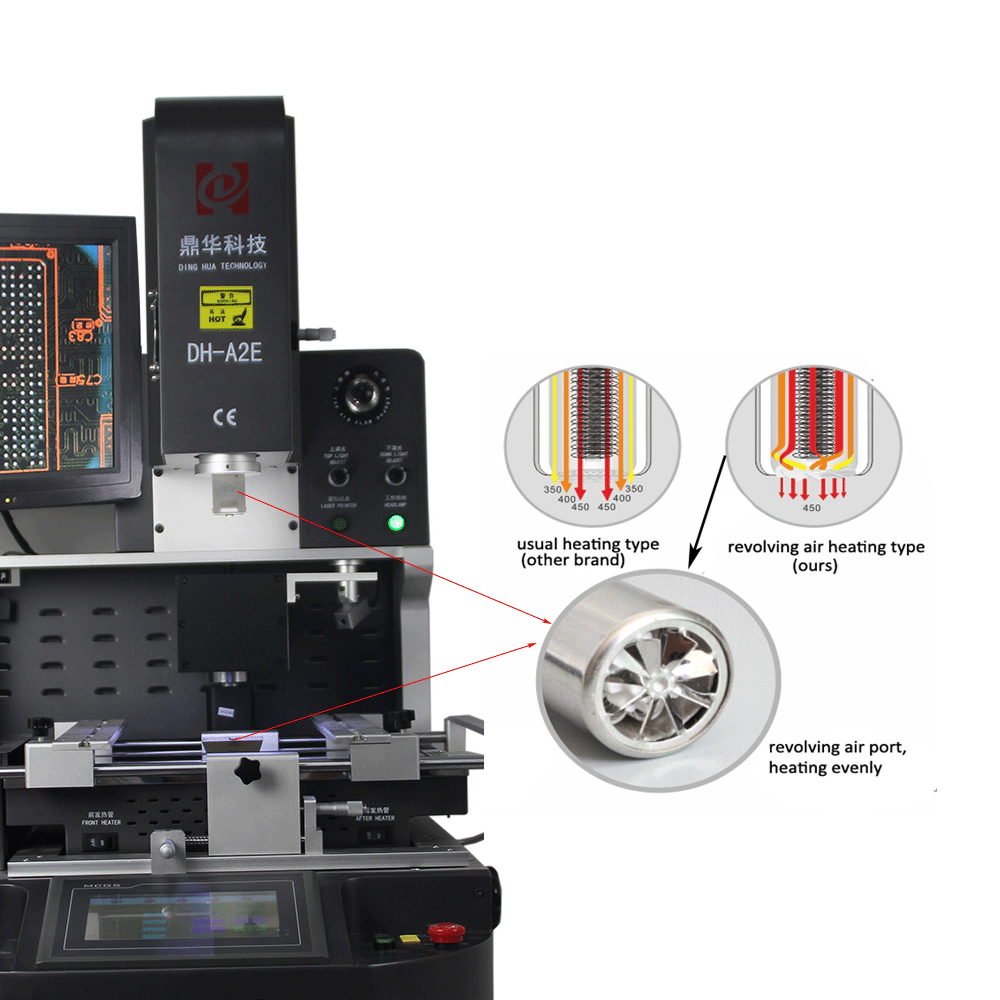

Toplozračno ogrevanje
Grelniki vročega zraka, zgornji in spodnji grelniki za pretok zraka, zaradi česar se spajkalna kroglica stopi tako, da
spajkanje ali odspajkanje čipa na matični plošči.
Izdelan iz uvoženih materialov, ki se odlikujejo z enakomernim pretokom zraka in dolgotrajno toploto
življenjska doba je več kot 10 let.

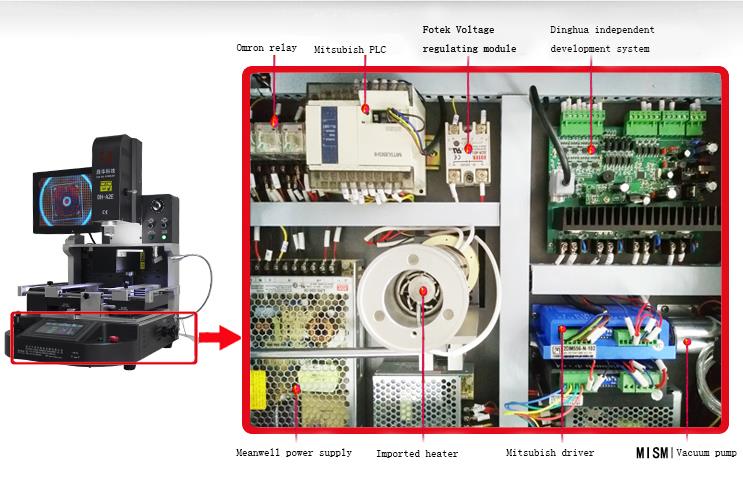

Naše rezervne dele dobavljajo znana podjetja
Kot so releji Omron, Mitsubish PLC, napajalnik Meanwell itd.
Pakiranje in dostava:

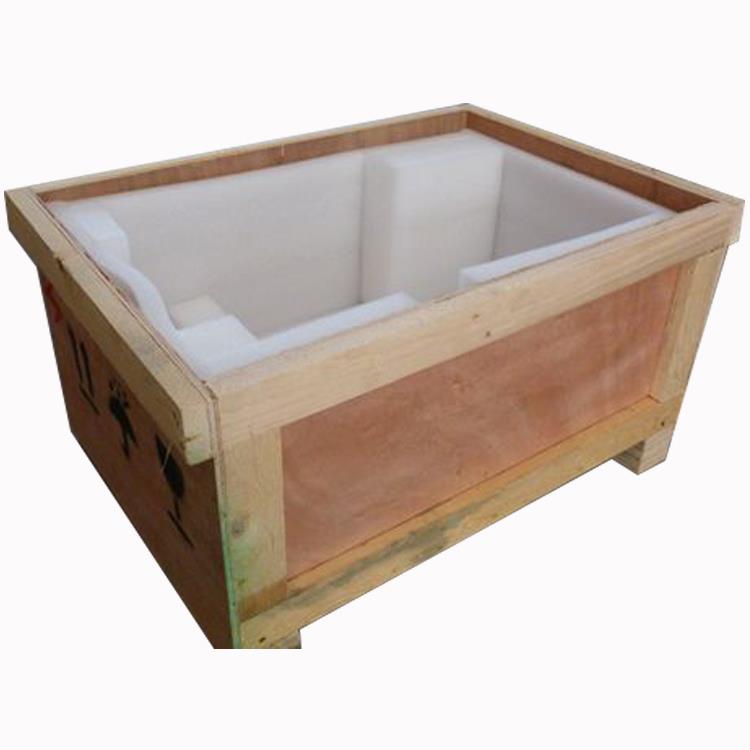

Pakirano z močno škatlo iz vezanega lesa za predelovalno postajo BGA.
Dostavljajo DHL, FedEx, TNT in SF, pa tudi železniški, pomorski ali zračni prevoz,
odvisno od količine in zahtev kupcev.
